С5-16В 10W(Ватт) 1Ω(Ом)±1% Резистор постоянный, ОЖ0.467.513 ТУ(арт. TW-9903)

аксиальное; " 5" - ВП, ПЗ; Завод Элия, Карачаево-Черкесская респ.; ОЖ0.467.513 ТУ, ГОСТ 20.39.404-8
СССР
Артикул (ID): TW-9903
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1979
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.467.513 ТУ
Подробная документация
Аналоги и альтернативы
ID: 235226
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

С5-16В 10W(Ватт) 1Ω(Ом)±1% Резистор постоянный, проволочный общего применения прецизионный, изолированный, для печатного монтажа, для эксплуатации во всех климатических районах. Структура условного обозначения: С - резисторы постоянные, 5 - проволочное исполнение, 16 - тип резистора, В - всеклиматическое исполнение, 10 - номинальная мощность: 10W(Ватт); 1Ω – номинальное сопротивление (Ом), ±1% - допустимое отклонение сопротивления от номинального. Предназначен для работы в цепях постоянного, переменного тока в импульсном режиме при рабочем напряжении цепи до 300 В (амплитудное значение). Вся дополнительная информация находится во вложении на товар, см. pdf - файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование С5-16В 10W(Ватт) 1Ω(Ом)±1% Резистор постоянный, ОЖ0.467.513 ТУ
Торговая марка Завод Элия, Карачаево-Черкесская респ.
Страна изготовления СССР
Нормы и требования ОЖ0.467.513 ТУ, ГОСТ 20.39.404-8
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 14,8
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка (5 шт)
Доупаковка картонная пластина
Состояние упаковки заводская
Транслитерация S5-16V 10W(Watt) 1Ω(Ohm)±1% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов С5-16

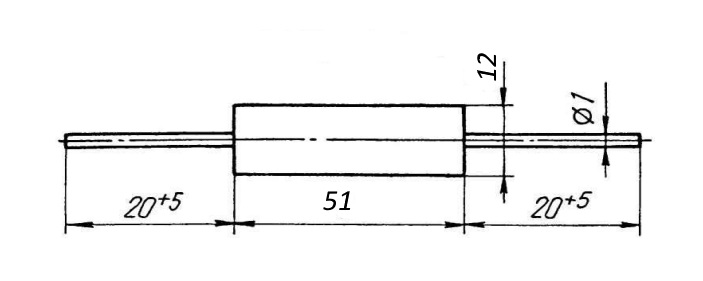

Габаритные размеры L*W*H 91х12х12 mm
Длина корпуса 51 mm
Диаметр корпуса 12 mm
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов аксиальное
Вид выводов жесткие
Материал выводов Cu (медь)
Покрытие выводов лужение
Количество выводов 2
Материал корпуса керамика
Покрытие корпуса никель
Цвет корпуса желтый
Метод монтажа механический в плату
Метод монтажа электрический пайка
Фактическая маркировка С5-16В 10Вт 1Ом±1%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 1 Ω
Пределы номинального сопротивления 0,51 Ω - 10 Ω
Номинальная мощность 10 W
Рабочее напряжение, max 300 V
ТКС - температурный коэффициент сопротивления ±150×10⁻⁶/1°C
Допустимое отклонение ±1%
Сопротивление изоляции 1000 MΩ

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 30 000 час.
Минимальный срок сохраняемости, лет 20
Относительная влажность 98% при температуре +35°С
Атмосферное давление до 5 мм рт.ст.
С5-16В 10W(Ватт) 1Ω(Ом)±1% Резистор постоянный, ОЖ0.467.513 ТУ   (datasheet)

Полные аналоги

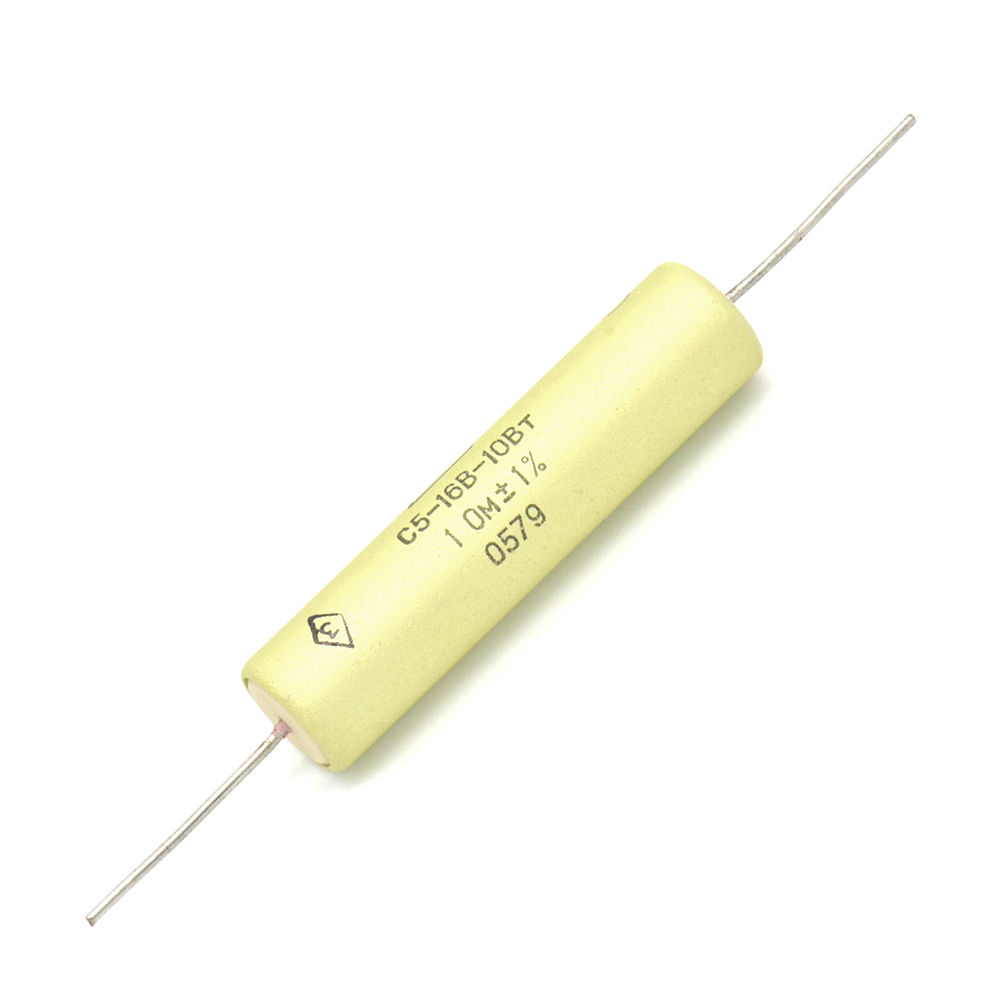

С5-16В 10W(Ватт) 1Ω(Ом)±1% Резистор постоянный, ОЖ0.467.545 ТУ, фото
Артикул (ID): KT-2570
С5-16В 10W(Ватт) 1Ω(Ом)±1% Резистор постоянный, ОЖ0.467.545 ТУ
  • 72 ₽ 1 шт.

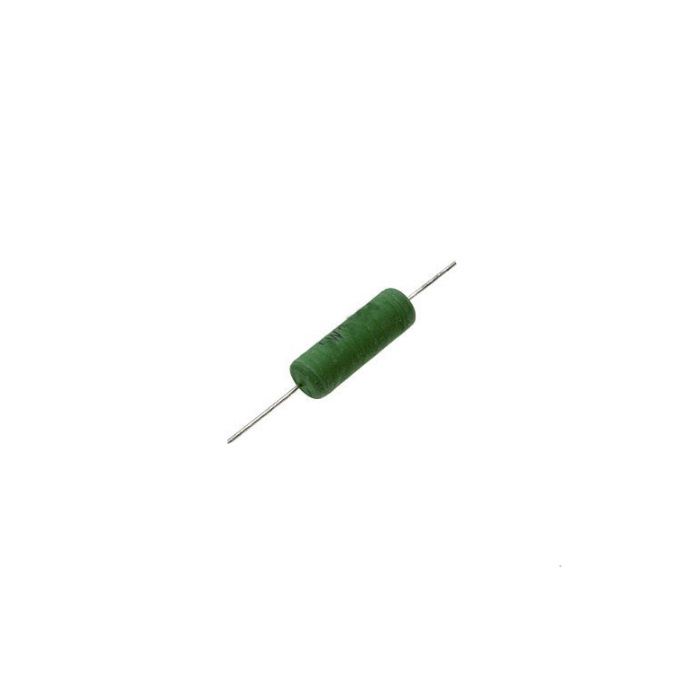

KNP-10W-1RF RUICHI, фото
KNP-10W-1RF RUICHI
KNP-10W 1RF Yageo, фото
KNP-10W 1RF Yageo

Функциональные аналоги

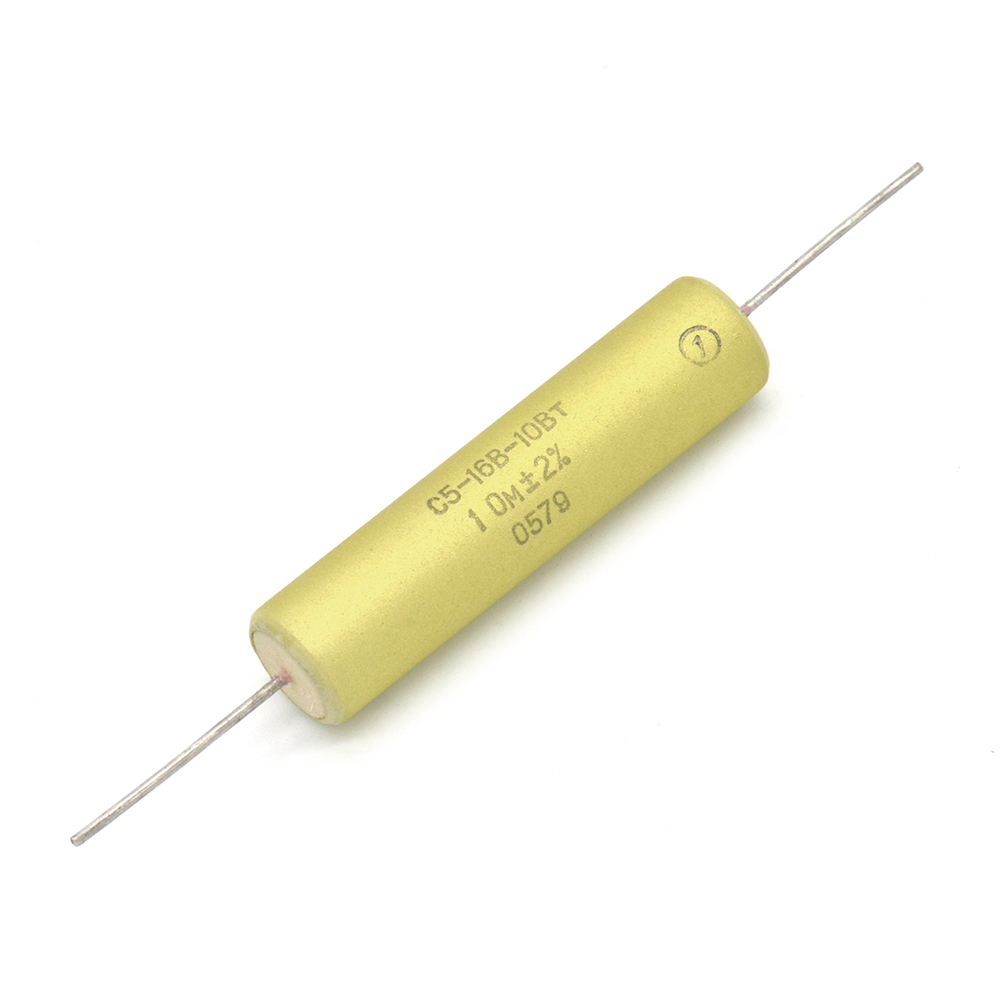

С5-16В 10W(Ватт) 1Ω(Ом)±2% Резистор постоянный, фото
Артикул (ID): TW-9945
С5-16В 10W(Ватт) 1Ω(Ом)±2% Резистор постоянный
  • 76 ₽ 1 шт.

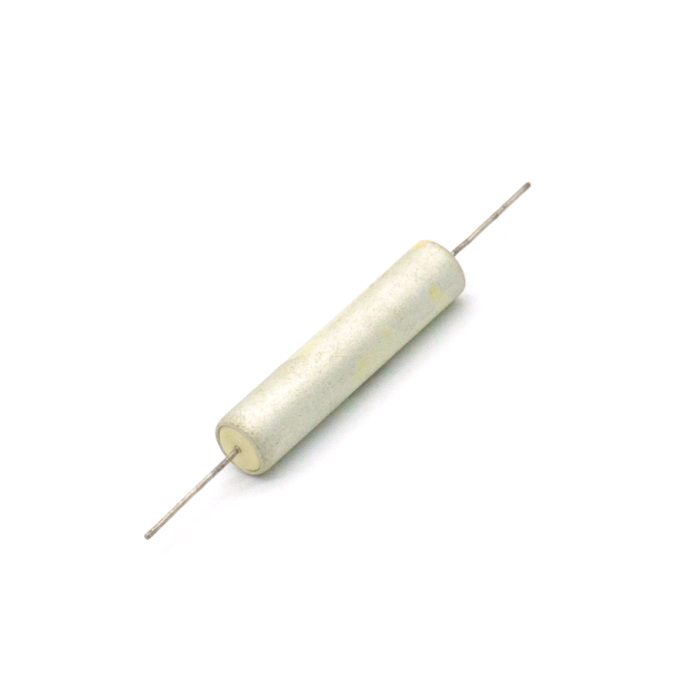

С5-16 10Вт 1Ом±5% ОАО "Завод "Элия", фото
С5-16 10Вт 1Ом±5% ОАО "Завод "Элия"
С5-16 10Вт 2Ом±1% ОАО "Завод "Элия", фото
С5-16 10Вт 2Ом±1% ОАО "Завод "Элия"

Возможные аналоги

80F1R0 Ohmite, фото
80F1R0 Ohmite

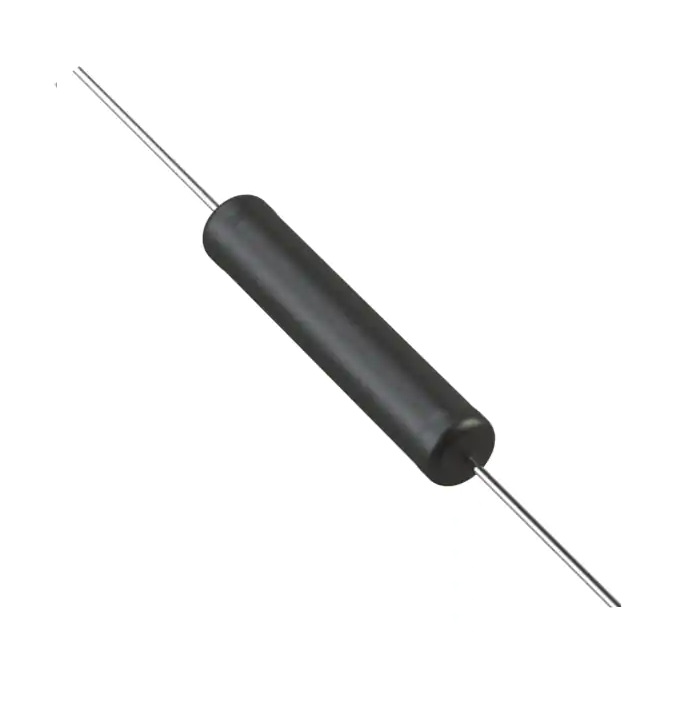

RS0101R000FS73 Vishay Dale, фото
RS0101R000FS73 Vishay Dale

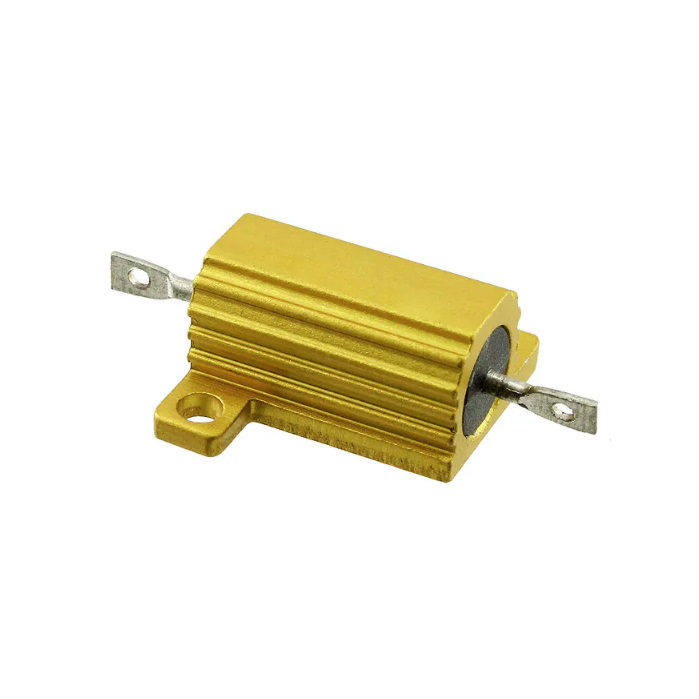

AHP10W-1RF SR PASSIVES, фото
AHP10W-1RF SR PASSIVES
С5-16МВ-10Вт 1Ом±1% ОАО "Завод "Элия", фото
С5-16МВ-10Вт 1Ом±1% ОАО "Завод "Элия"
