ПЭВР-100 100W(Ватт) 220Ω(Ом)±5% Резистор постоянный с регулировкой(арт. TN-6768)

" 1" - ОТК; Алагирский завод сопротивлений, Северная Осетия; радиальное; ОЖ0.467.576 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-6768
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖО 467.576 ТУ
Подробная документация
Аналоги и альтернативы
ID: 263227
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ПЭВР-100 100W(Ватт) 220Ω(Ом)±5% Резистор постоянный с регулировкой, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВР – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий, Р – регулируемый); 100 - номинальная мощность: 100W(Ватт); 220Ω – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Конструкция резистора обеспечивает возможность изменения сопротивления перемещением хомутика. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВР-100 100W(Ватт) 220Ω(Ом)±5% Резистор постоянный с регулировкой
Торговая марка Алагирский завод сопротивлений, Северная Осетия
Страна изготовления СССР
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 200
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Состояние упаковки самоупаковка
Транслитерация PEVR-100 220 Ω±5% Variable Resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВР
Группа резисторов (в зависимости от условий эксплуатации) II
Габаритные размеры L*W*H 170х43х28 mm
Длина корпуса 170 mm
Диаметр корпуса 28 mm
Конструктивные особенности влагостойкий, трубчатый
Наличие регулировки есть
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 3
Расстояние между выводами 155 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВР-100 220 Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 220 Ω
Пределы номинального сопротивления 47 Ω - 2,7 kΩ
Номинальная мощность 100 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12
Относительная влажность 98% при температуре +35°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВР-100 100W(Ватт) 220Ω(Ом)±5% Резистор постоянный с регулировкой   (datasheet)

Полные аналоги

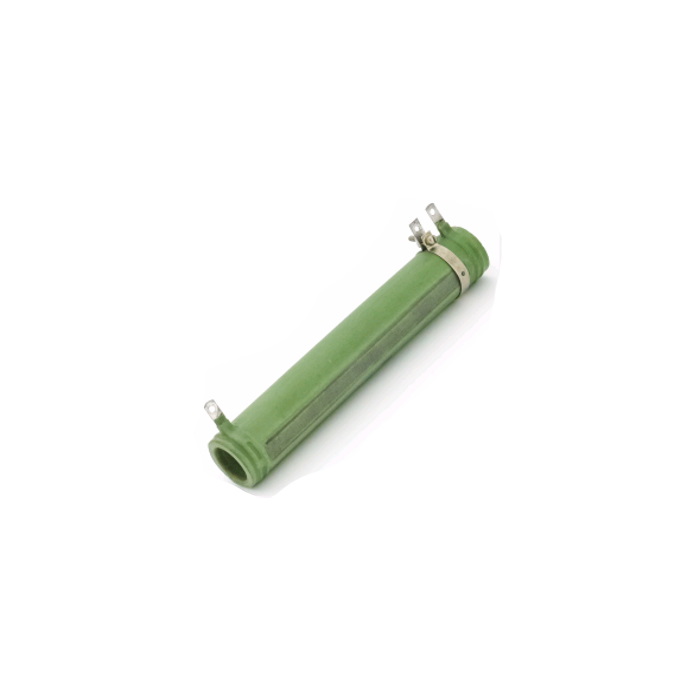

С5-36 100Вт 220Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-36 100Вт 220Ом±5% ОАО "Алагирский Завод Сопротивления"
С5-36В 100Вт 220Ом±5% АО "Кермет", фото
С5-36В 100Вт 220Ом±5% АО "Кермет"
С5-36 100Вт 220Ом±5% (аналог) RUICHI, фото
С5-36 100Вт 220Ом±5% (аналог) RUICHI

Функциональные аналоги

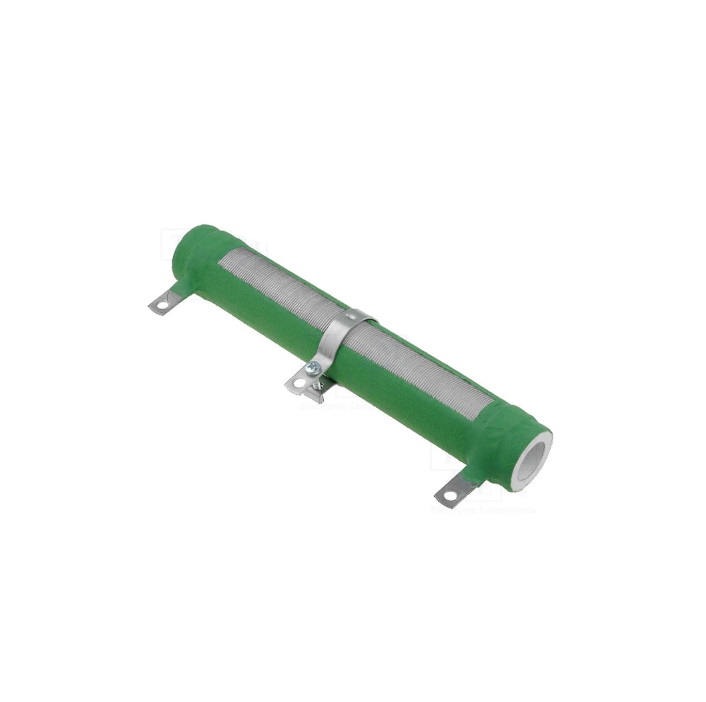

С5-36В 100W(Ватт) 240Ω(Ом)±5% Резистор постоянный с регулировкой, фото
Артикул (ID): TN-7882
С5-36В 100W(Ватт) 240Ω(Ом)±5% Резистор постоянный с регулировкой
  • 490 ₽ 1 шт.

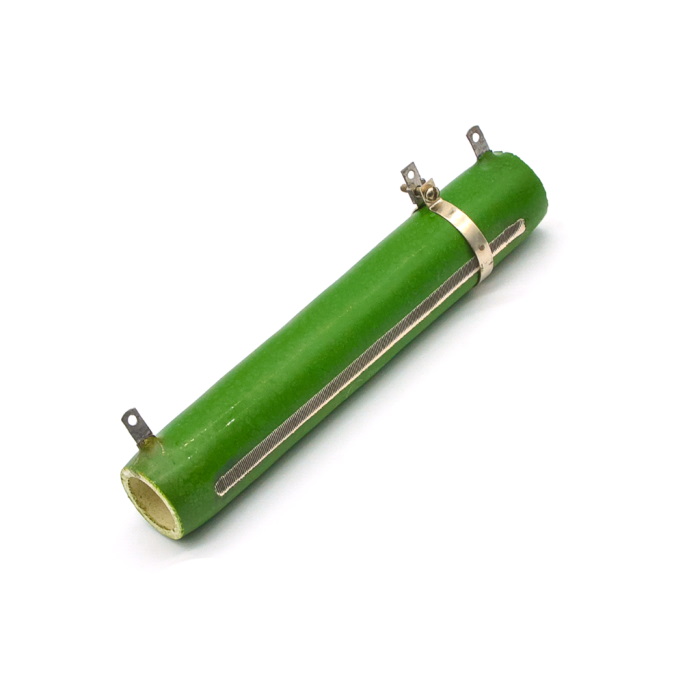

ПЭВР-100 100W(Ватт) 330Ω(Ом)±5% Резистор постоянный с регулировкой, фото
Артикул (ID): TN-5517
ПЭВР-100 100W(Ватт) 330Ω(Ом)±5% Резистор постоянный с регулировкой
  • 490 ₽ 1 шт.
  • 465 ₽ от 5 шт.
  • 455 ₽ от 50 шт.

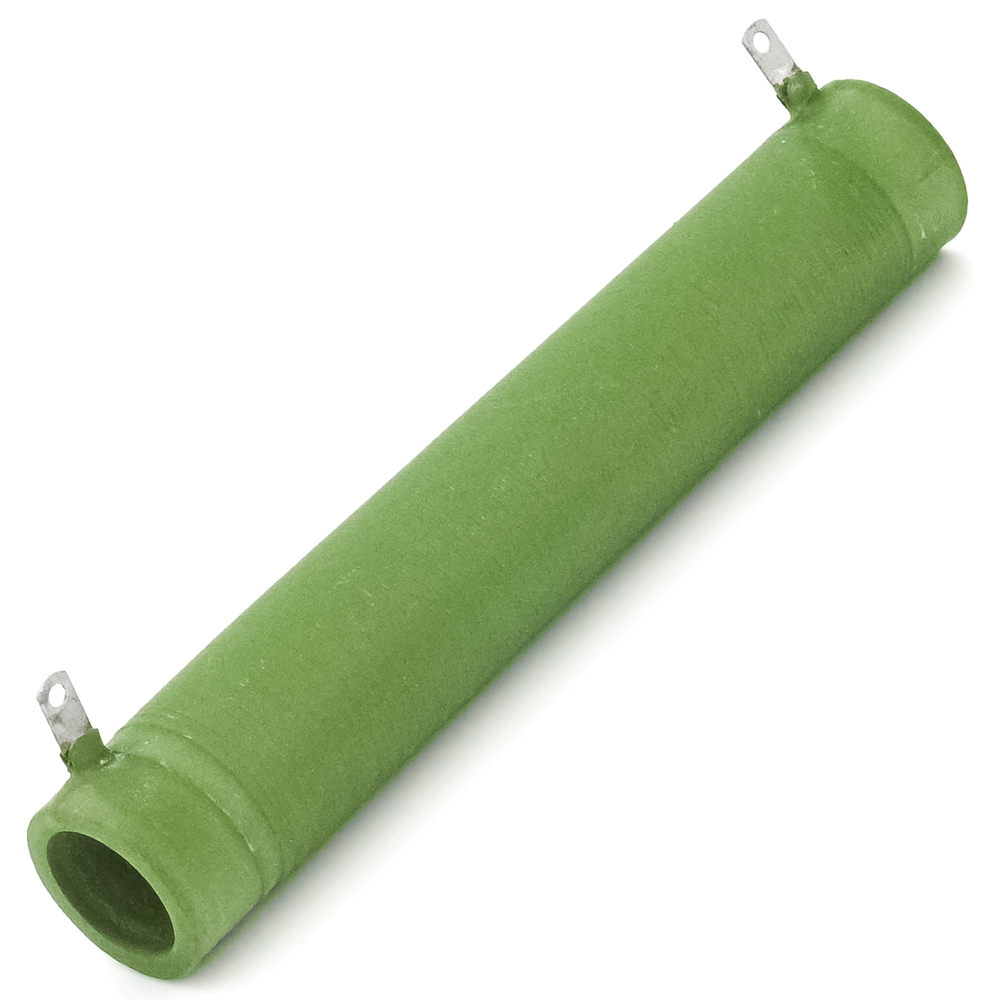

ПЭВР-100Вт 220Ом±10% АО "Кермет", фото
ПЭВР-100Вт 220Ом±10% АО "Кермет"

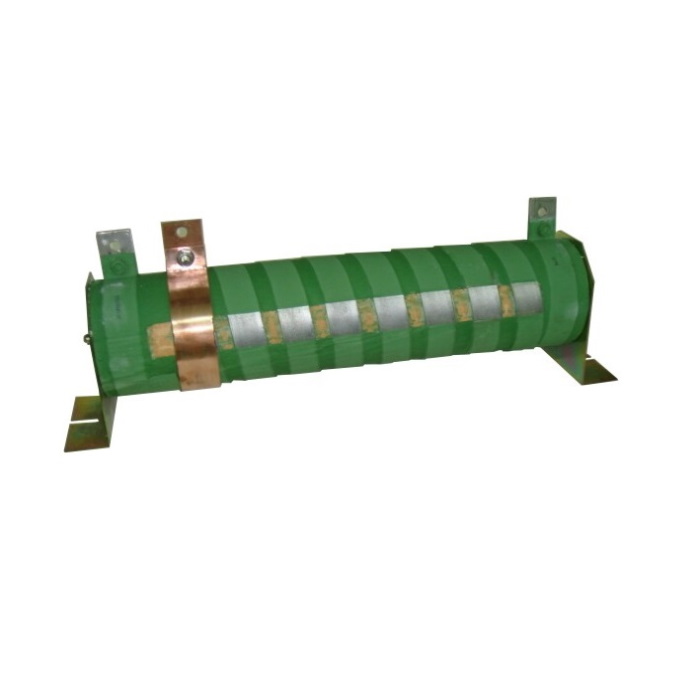

С5-36 100Вт 220Ом±10% ОАО "Алагирский Завод Сопротивления", фото
С5-36 100Вт 220Ом±10% ОАО "Алагирский Завод Сопротивления"
RDC100N-220RJ TELPOD, фото
RDC100N-220RJ TELPOD
DSR-F 100W 220R J HKFC Industrial, фото
DSR-F 100W 220R J HKFC Industrial

Возможные аналоги

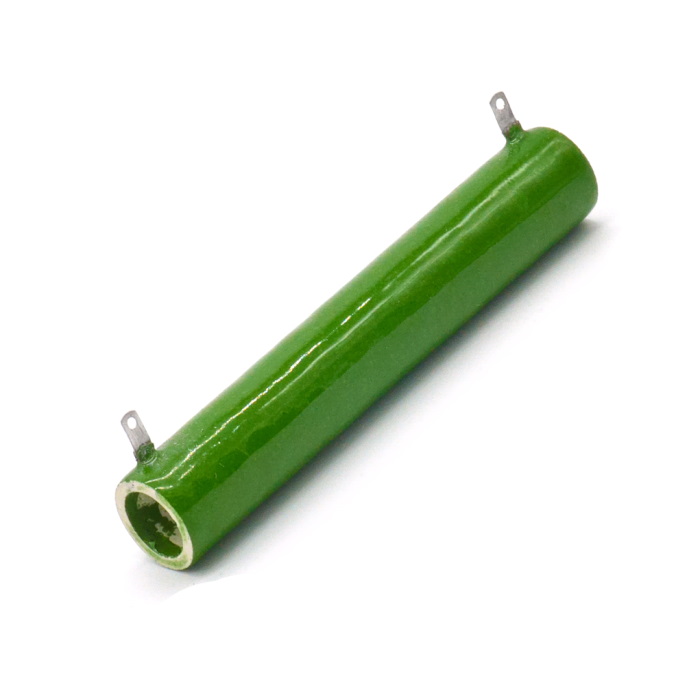

С5-35В 100W(Ватт) 220Ω(Ом)±5% Резистор постоянный, фото
Артикул (ID): TW-7489
С5-35В 100W(Ватт) 220Ω(Ом)±5% Резистор постоянный
  • 330 ₽ 1 шт.
  • 320 ₽ от 5 шт.
ПЭВ-100 100W(Ватт) 240Ω(Ом)±5% Резистор постоянный, фото
Артикул (ID): TC-9704
ПЭВ-100 100W(Ватт) 240Ω(Ом)±5% Резистор постоянный
  • 330 ₽ 1 шт.
  • 320 ₽ от 5 шт.
  • 310 ₽ от 50 шт.
ПЭВ-100Вт 220Ом±5% АО "Кермет", фото
ПЭВ-100Вт 220Ом±5% АО "Кермет"
С5-35В 100Вт 220Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35В 100Вт 220Ом±5% ОАО "Алагирский Завод Сопротивления"
HS100 220R F Ohmite, фото
HS100 220R F Ohmite
HSC100220RJ TE, фото
HSC100220RJ TE
R100W-220R SR PASSIVES, фото
R100W-220R SR PASSIVES
