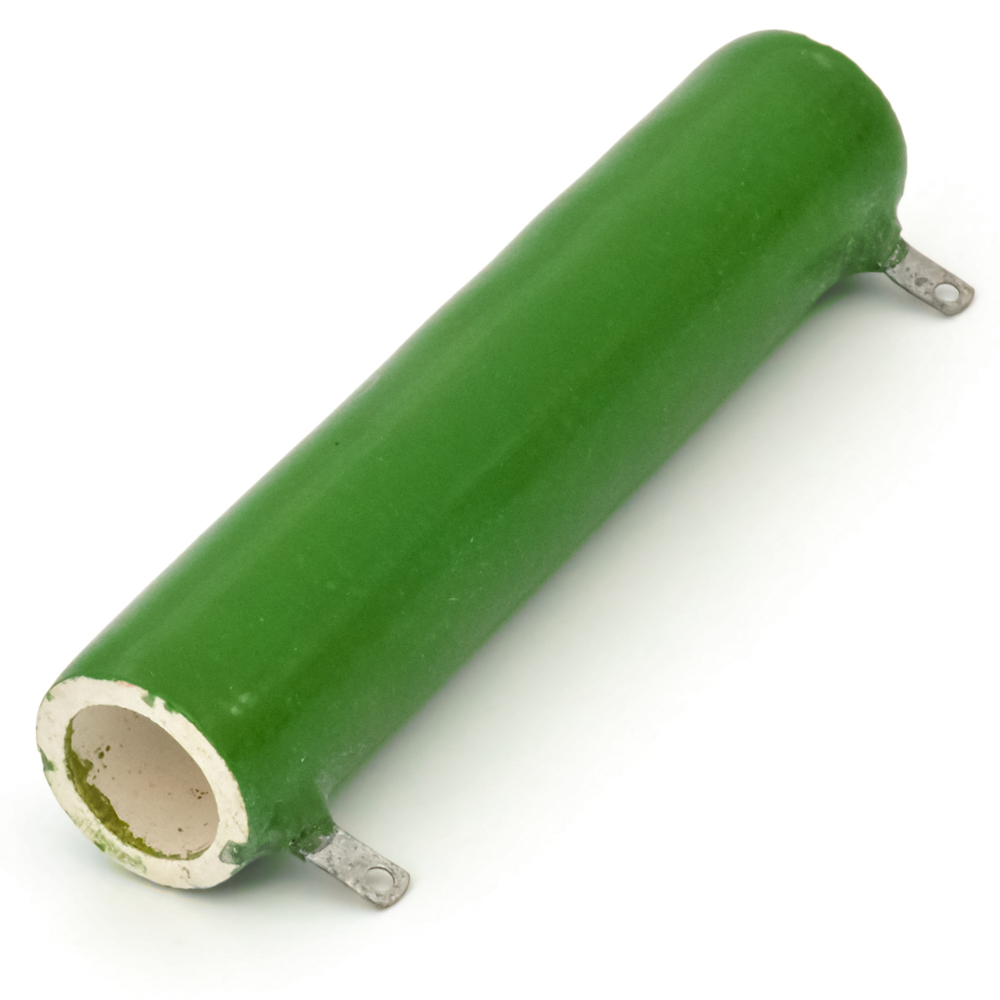

ПЭВ-75 75W(Ватт) 1kΩ(кОм)±5% Резистор постоянный(арт. SN-4688)

" 1" - ОТК; Алагирский завод сопротивлений, Северная Осетия; радиальное
СССР
Артикул (ID): SN-4688
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2004
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖ0.467.576 ТУ
Подробная документация
Аналоги и альтернативы
ID: 281351
На складе 6 шт
  • Цена от 189 ₽
  • 1 шт 205 ₽
  • от 5 шт 189 ₽
Количество
Быстрый заказ

ПЭВ-75 75W(Ватт) 1kΩ(кОм)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 75 - номинальная мощность: 75W(Ватт); 1kΩ – номинальное сопротивление (кОм), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-75 75W(Ватт) 1kΩ(кОм)±5% Резистор постоянный
Торговая марка Алагирский завод сопротивлений, Северная Осетия
Страна изготовления РОССИЯ
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi 2000-2009
Вид приемки i "1"- ОТК
Масса изделия, гр 160
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Состояние упаковки заводская
Транслитерация PEV-75 75W(Watt) 1kΩ(kOhm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II

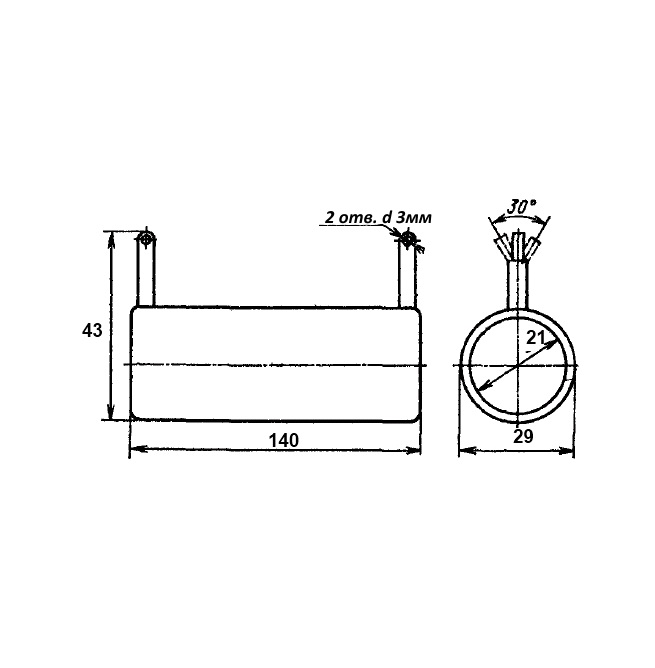

Габаритные размеры L*W*H 140х29х43mm
Длина корпуса 140 mm
Диаметр корпуса 29 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 117 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-75 1кОм±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления kΩ (кОм)
Номинальное сопротивление 1 kΩ
Пределы номинального сопротивления 47 Ω - 56 kΩ
Номинальная мощность 75 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12
Относительная влажность 98% при температуре +35°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-75 75W(Ватт) 1kΩ(кОм)±5% Резистор постоянный   (datasheet)

Полные аналоги

С5-35 75Вт 1кОм±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 75Вт 1кОм±5% ОАО "Алагирский Завод Сопротивления"
С5-35В 75Вт 1кОм±5% АО "Кермет", фото
С5-35В 75Вт 1кОм±5% АО "Кермет"

Функциональные аналоги

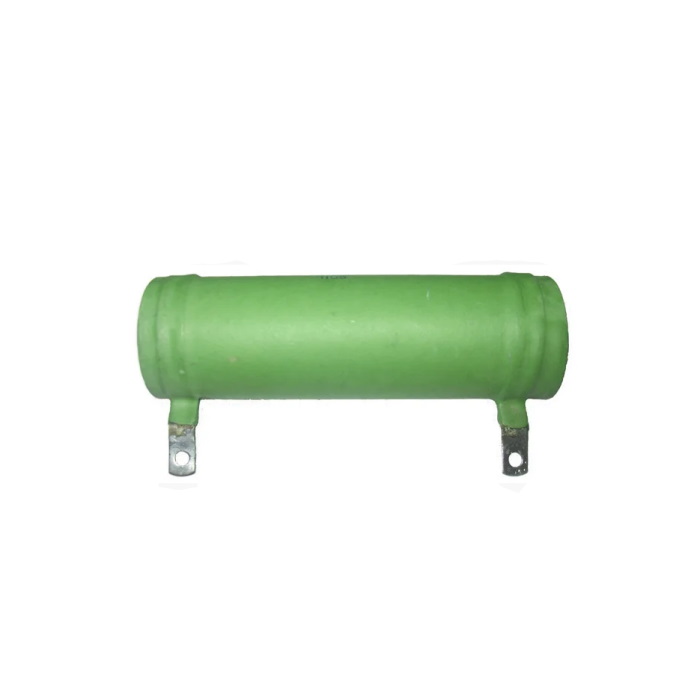

ПЭВ-75 75W(Ватт) 1,2kΩ(кОм)±5% Резистор постоянный, фото
Артикул (ID): TN-5732
ПЭВ-75 75W(Ватт) 1,2kΩ(кОм)±5% Резистор постоянный
  • 205 ₽ 1 шт.
  • 189 ₽ от 5 шт.

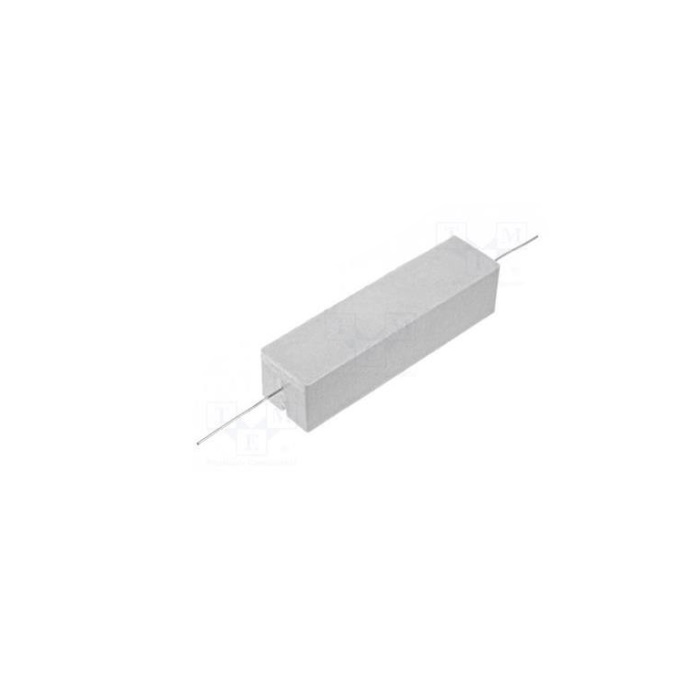

RX27-1 75W 1KJ XIN HUA, фото
RX27-1 75W 1KJ XIN HUA

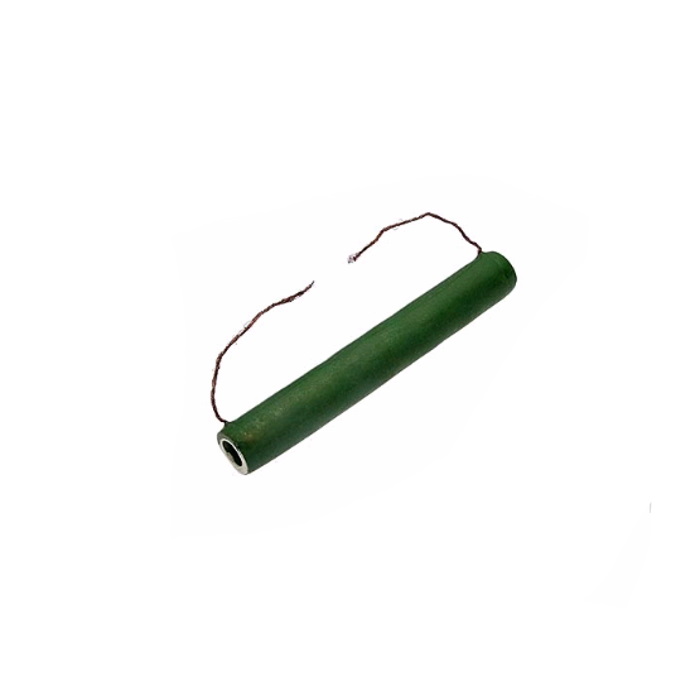

ПЭ-75Вт 1кОм±5% ОАО "Виток", фото
ПЭ-75Вт 1кОм±5% ОАО "Виток"
С5-35В 75Вт 1,3кОм±5% АО "Кермет", фото
С5-35В 75Вт 1,3кОм±5% АО "Кермет"
RX27-1 75W 1KJ RUICHI, фото
RX27-1 75W 1KJ RUICHI

Возможные аналоги

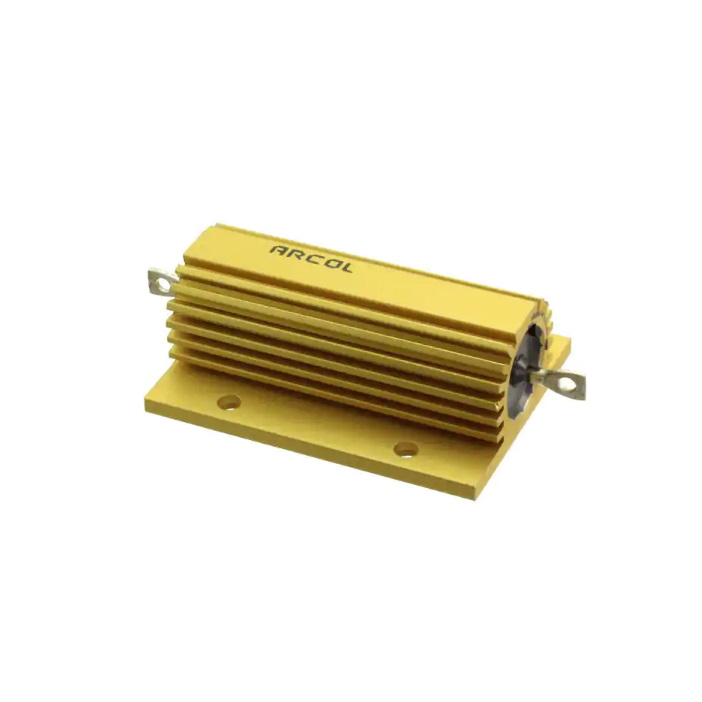

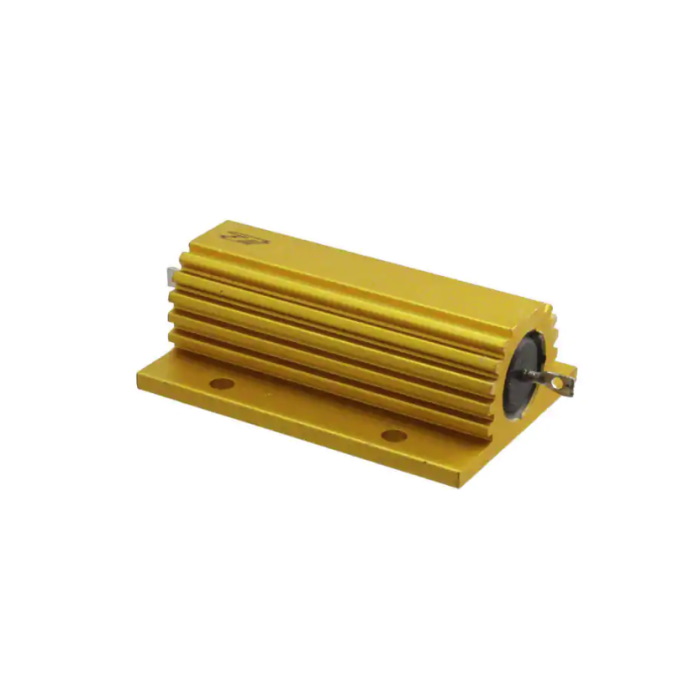

1-1625995-0 TE, фото
1-1625995-0 TE
HS75 1KJ Ohmite, фото
HS75 1KJ Ohmite

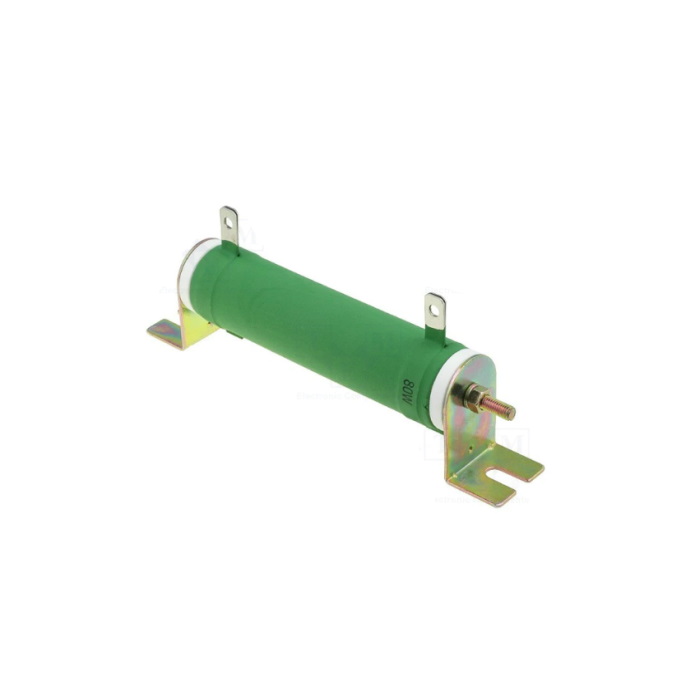

QL0080J0102000 ROYAL OHM, фото
QL0080J0102000 ROYAL OHM

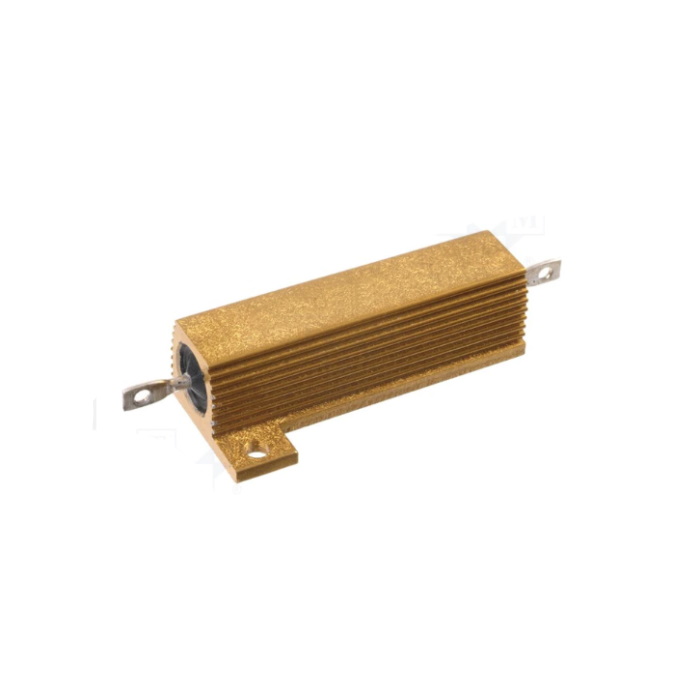

R80W-1K SR PASSIVES, фото
R80W-1K SR PASSIVES
AH 75W 1KJ XIN HUA, фото
AH 75W 1KJ XIN HUA
RX24 75W 1KJ XIN HUA, фото
RX24 75W 1KJ XIN HUA
