ПЭВ-30 30W(Ватт) 30Ω(Ом)±5% Резистор постоянный(арт. TN-7159)

" 5" - ВП, ПЗ; No name USSR; радиальное; ОЖ0.467.546 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-7159
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1975
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.467.546 ТУ
Подробная документация
Аналоги и альтернативы
ID: 254265
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ПЭВ-30 30W(Ватт) 30Ω(Ом)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 30 - номинальная мощность: 30W(Ватт); 30Ω – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-30 30W(Ватт) 30Ω(Ом)±5% Резистор постоянный
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ОЖ0.467.546 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 48,58
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка
Транслитерация PEV-30 30W(Watt) 30Ω(Ohm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II
Габаритные размеры L*W*H 71х21х35 mm
Длина корпуса 71 mm
Диаметр корпуса 21 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 53 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-30Вт 30Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 30 Ω
Пределы номинального сопротивления 10 Ω - 30 kΩ
Номинальная мощность 30 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 20 000 час.
Минимальный срок сохраняемости, лет 20
Относительная влажность 98% при температуре +40°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-30 30W(Ватт) 30Ω(Ом)±5% Резистор постоянный   (datasheet)

Полные аналоги

С5-35 30Вт 30Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 30Вт 30Ом±5% ОАО "Алагирский Завод Сопротивления"
С5-35В 30Вт 30кОм±5% АО «Кермет», фото
С5-35В 30Вт 30кОм±5% АО «Кермет»

Функциональные аналоги

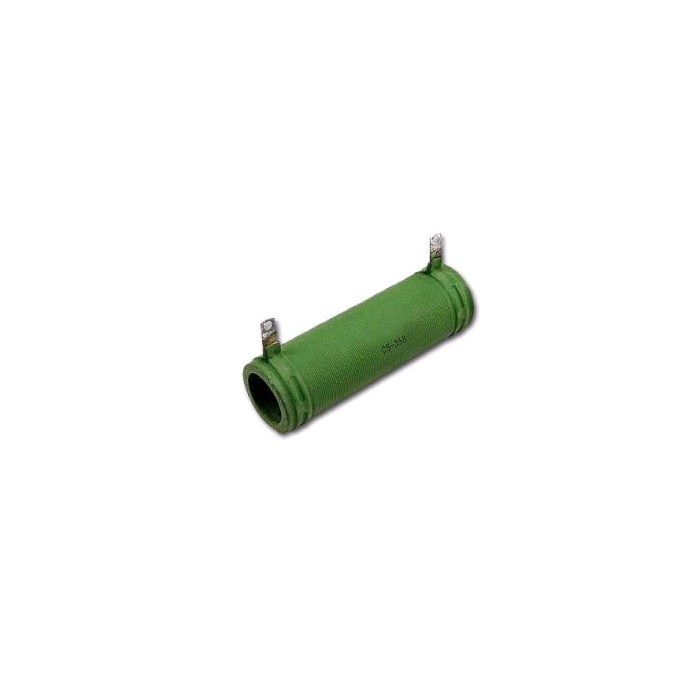

RX27-1 30W 30RJ XIN HUA, фото
RX27-1 30W 30RJ XIN HUA

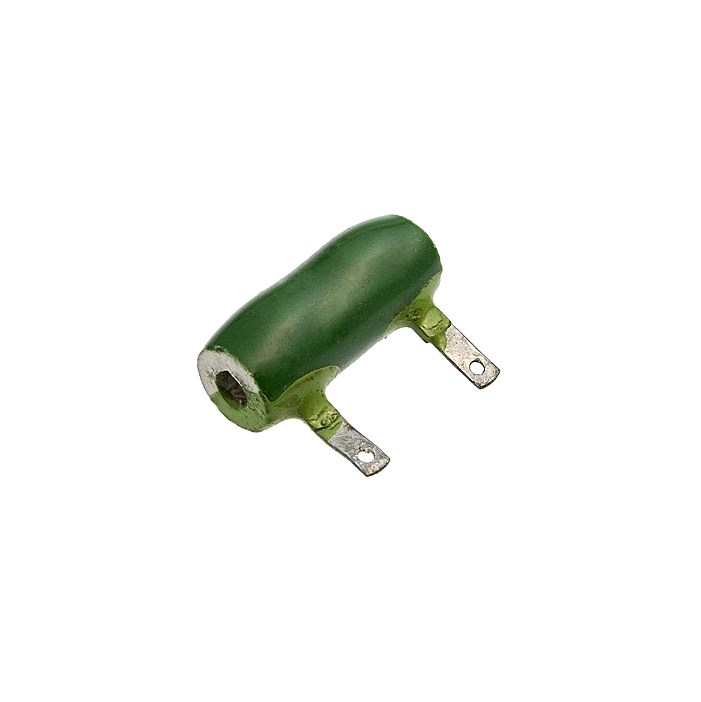

ПЭВ-30Вт 47Ом ОАО "Алагирский Завод Сопротивления", фото
ПЭВ-30Вт 47Ом ОАО "Алагирский Завод Сопротивления"
ПЭ-30Вт 30Ом±5% ОАО "Виток", фото
ПЭ-30Вт 30Ом±5% ОАО "Виток"
RX27-1 30W 30RJ RUICHI, фото
RX27-1 30W 30RJ RUICHI
С5-35 30Вт 47Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 30Вт 47Ом±5% ОАО "Алагирский Завод Сопротивления"

Возможные аналоги

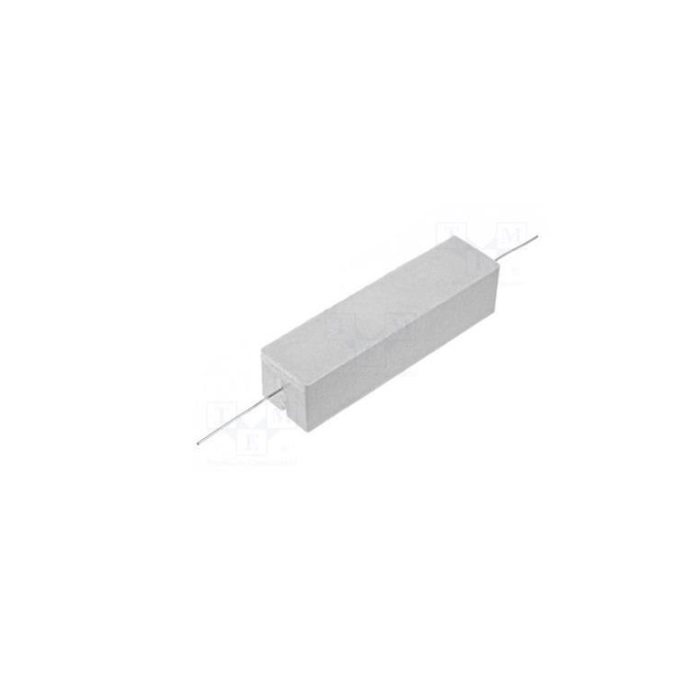

CRL30W 30RJ CCO, фото
CRL30W 30RJ CCO
RER75F30R0PCSL Vishay Dale, фото
RER75F30R0PCSL Vishay Dale
SQP 30W 30RJ XIN HUA, фото
SQP 30W 30RJ XIN HUA
CRL30W-33R SR PASSIVES, фото
CRL30W-33R SR PASSIVES
