ПЭВ-100 100W(Ватт) 68Ω(Ом)±5% Резистор постоянный(арт. TN-6762)

" 5" - ВП, ПЗ; Алагирский завод сопротивлений, Северная Осетия; радиальное; ОЖ0.467.576 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-6762
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1981
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.467.576 ТУ
Подробная документация
Аналоги и альтернативы
ID: 243368
На складе 18 шт
  • Цена от 320 ₽
  • 1 шт 330 ₽
  • от 5 шт 320 ₽
Количество
Быстрый заказ

ПЭВ-100 100W(Ватт) 68Ω(Ом)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 100 - номинальная мощность: 100W(Ватт); 68Ω – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-100 100W(Ватт) 68Ω(Ом)±5% Резистор постоянный
Торговая марка Алагирский завод сопротивлений, Северная Осетия
Страна изготовления СССР
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 194
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка
Транслитерация PEV-100 100W(Watt) 68Ω(Ohm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II

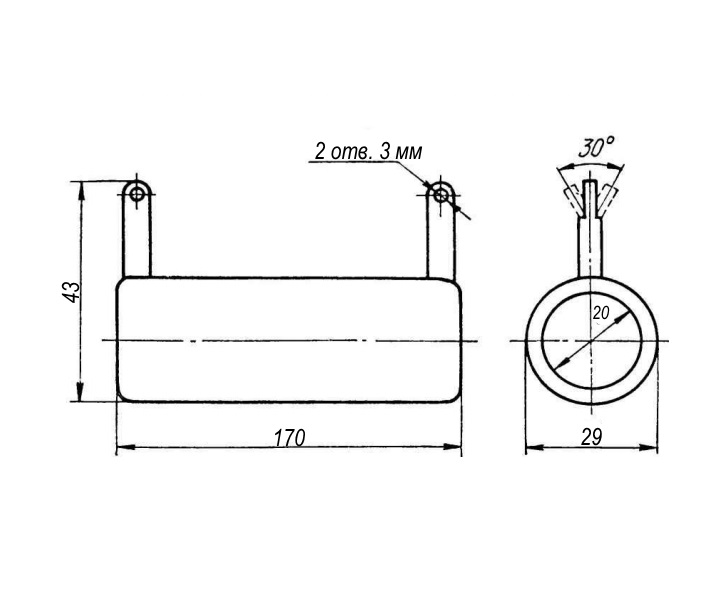

Габаритные размеры L*W*H 170х29х43 mm
Длина корпуса 170 mm
Диаметр корпуса 29 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 158 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-100 68Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 68 Ω
Пределы номинального сопротивления 47 Ω - 56 kΩ
Номинальная мощность 100 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12
Относительная влажность 98% при температуре +40°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-100 100W(Ватт) 68Ω(Ом)±5% Резистор постоянный   (datasheet)

Полные аналоги

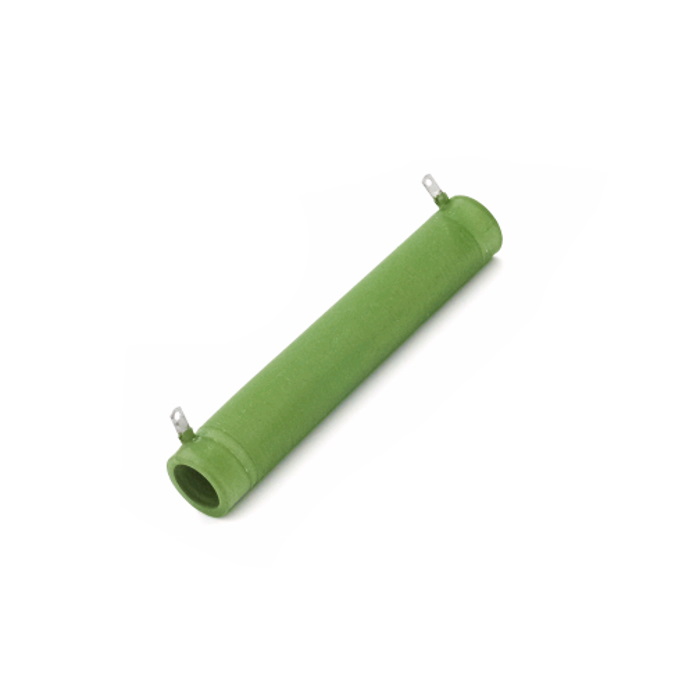

С5-35 100Вт 68Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 100Вт 68Ом±5% ОАО "Алагирский Завод Сопротивления"
С5-35В 100Вт 68Ом±5% АО "Кермет", фото
С5-35В 100Вт 68Ом±5% АО "Кермет"

Функциональные аналоги

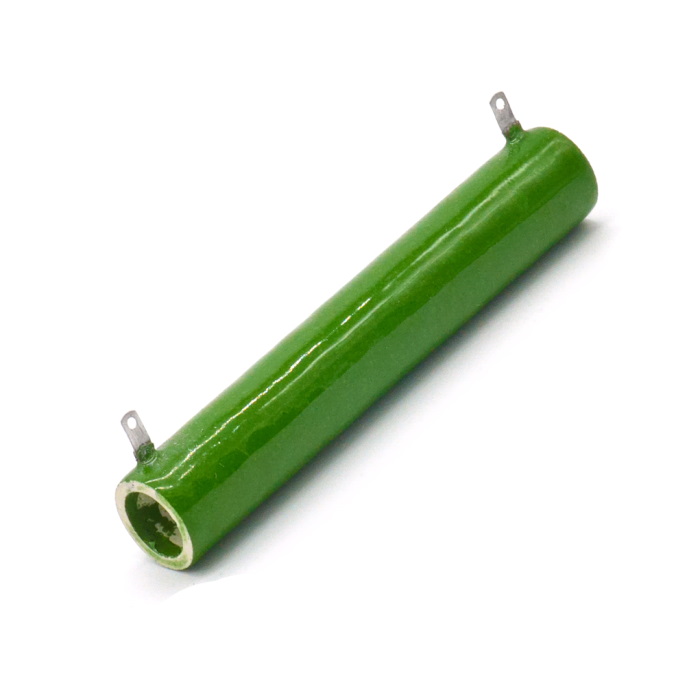

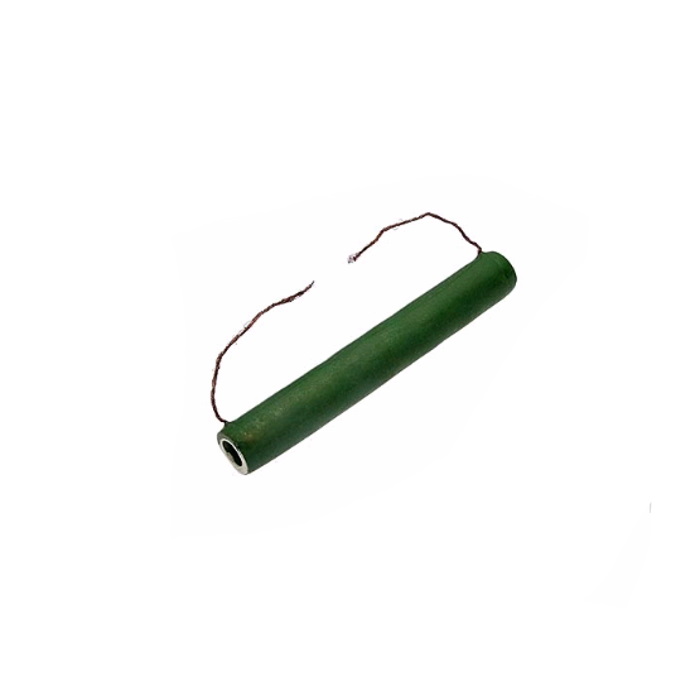

С5-35В 100W(Ватт) 82Ω(Ом)±10% Резистор постоянный, фото
Артикул (ID): TN-7883
С5-35В 100W(Ватт) 82Ω(Ом)±10% Резистор постоянный
  • 330 ₽ 1 шт.
С5-35 100Вт 68Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 100Вт 68Ом±5% ОАО "Алагирский Завод Сопротивления"
ПЭВ-100Вт 68Ом±5% АО "Кермет", фото
ПЭВ-100Вт 68Ом±5% АО "Кермет"
ПЭ-100Вт 68Ом±5% ОАО "Виток", фото
ПЭ-100Вт 68Ом±5% ОАО "Виток"
R100W-68R SR PASSIVES, фото
R100W-68R SR PASSIVES
DVR 100W 68RJ HKFC Industrial, фото
DVR 100W 68RJ HKFC Industrial

Возможные аналоги

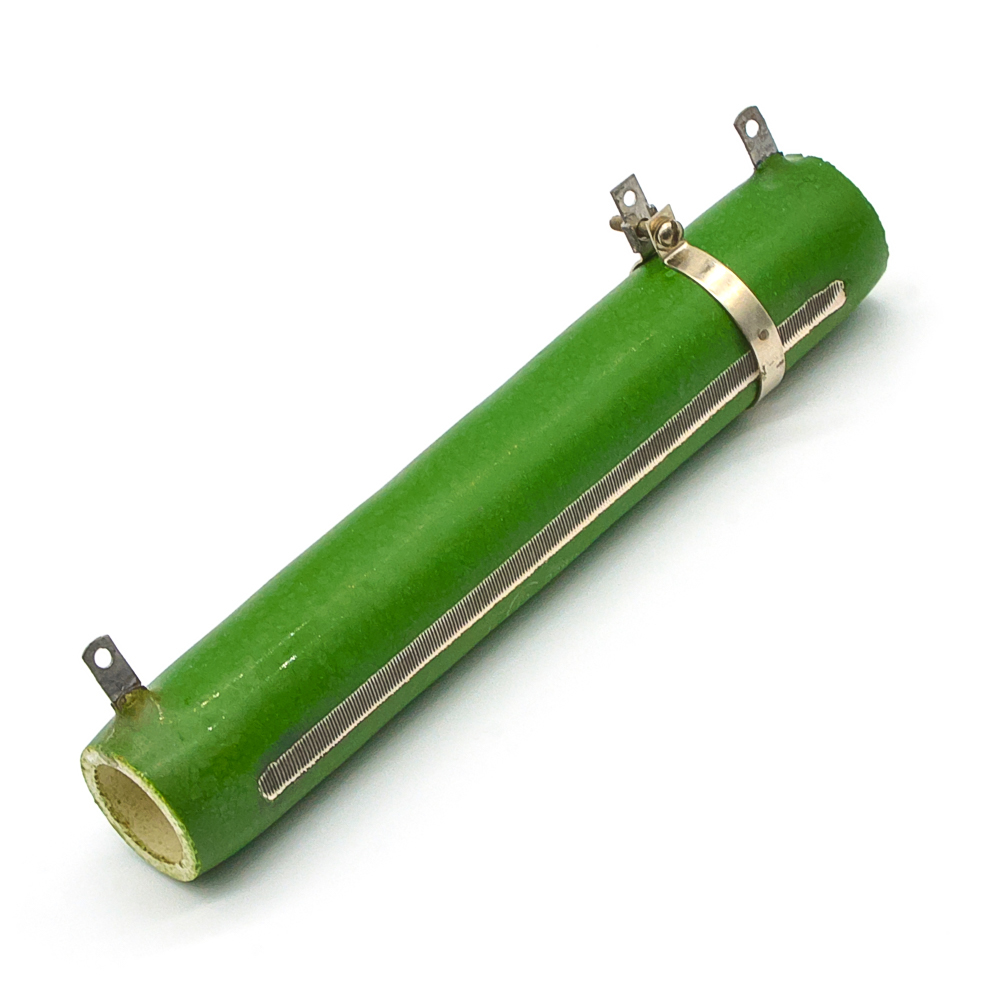

ПЭВР-100 100W(Ватт) 68Ω(Ом)±5% Резистор постоянный с регулировкой, фото
Артикул (ID): TN-6773
ПЭВР-100 100W(Ватт) 68Ω(Ом)±5% Резистор постоянный с регулировкой
  • 490 ₽ 1 шт.
  • 465 ₽ от 5 шт.

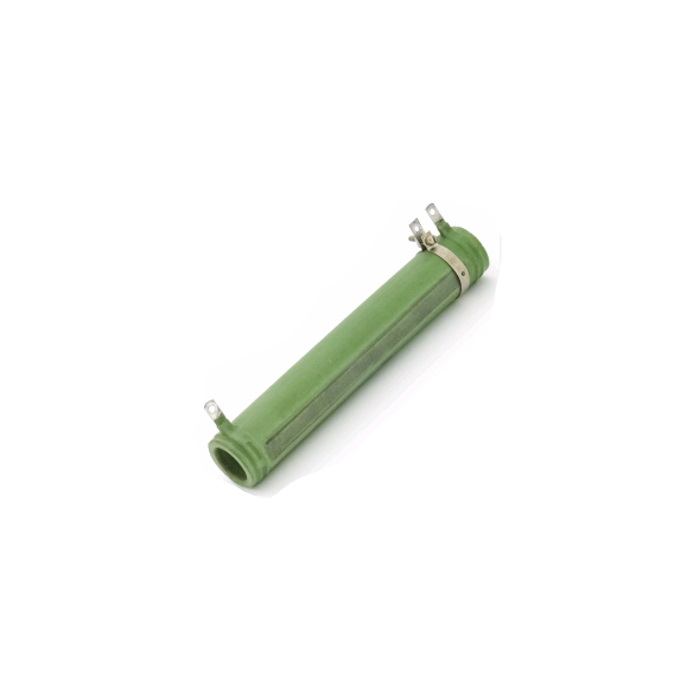

С5-36В 100Вт 68Ом±5% АО "Кермет", фото
С5-36В 100Вт 68Ом±5% АО "Кермет"
С5-36 100Вт 68Ом±10% ОАО "Алагирский Завод Сопротивления", фото
С5-36 100Вт 68Ом±10% ОАО "Алагирский Завод Сопротивления"

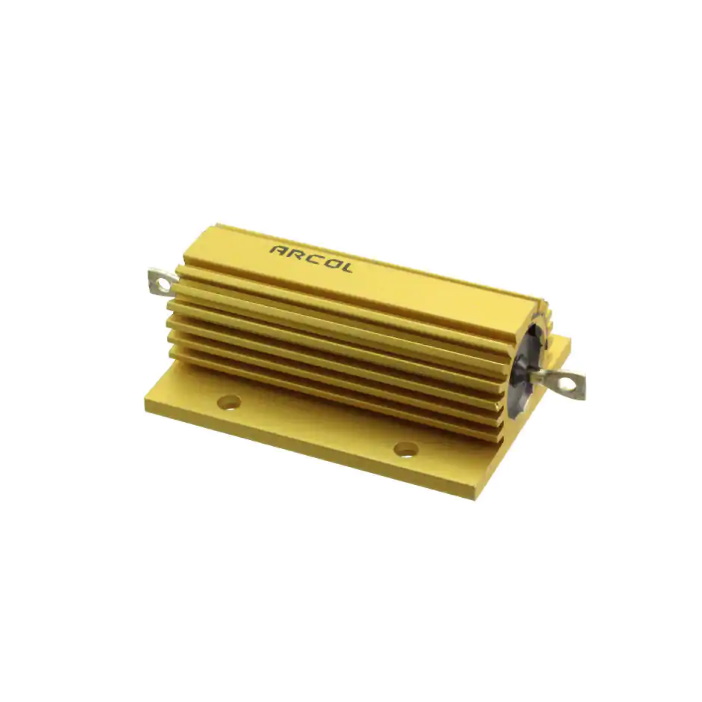

4-1625999-4 TE CONNECTIVITY, фото
4-1625999-4 TE CONNECTIVITY

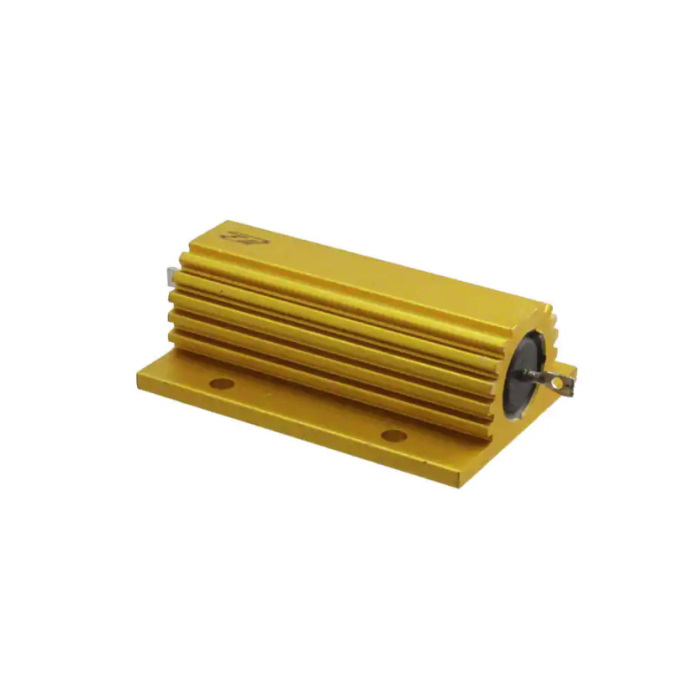

HSC10068RJ TE, фото
HSC10068RJ TE
HS100 68RJ Ohmite, фото
HS100 68RJ Ohmite

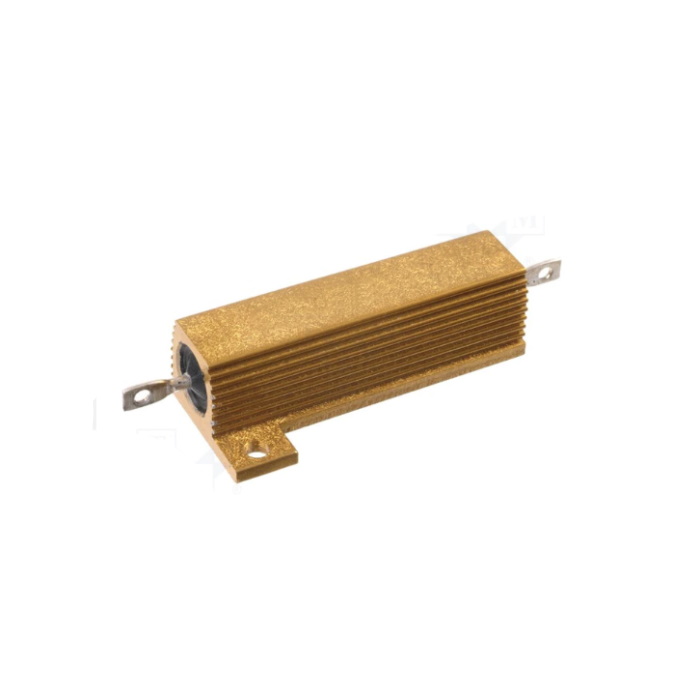

AHA10BJB-68R Yageo, фото
AHA10BJB-68R Yageo
