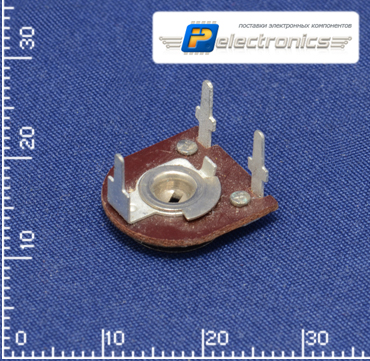

РП1-60 0,25W(Ватт) 100kΩ(кОм)-А±20% Резистор однооборотный ОЖО.458.393 ТУ(арт. TB-7244)

НПО Циркон, Пенза; 100 V; гетинакс; в плату
СССР
Артикул (ID): TB-7244
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1988-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖО.458.393 ТУ
Подробная документация
Аналоги и альтернативы
ID: 528693
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

РП1-60 0,25W(Ватт) 100kΩ(кОм)-А±20% Резистор однооборотный с круговым перемещением подвижной системы защищённого исполнения с упорами.  Предназначен для работы в цепях постоянного и переменного токов. Расшифровка условного обозначения РП1-60: РП-Подстроечный резистор с круговым перемещением подвижной системы; 1- тип резистора; 60-Типономинал резистора, 0,25W-номинальная мощность (Ватт); 100kΩ-номинальное сопротивление (кОм); А-функциональная характеристика (линейная); ±20%-допускаемое отклонение сопротивления. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП1-60 0,25W(Ватт) 100kΩ(кОм)-А±20% Резистор однооборотный ОЖО.458.393 ТУ
Торговая марка НПО Циркон, Пенза
Страна изготовления СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 1
Дата изготовленияi 1976-1991
Транслитерация RP1-60 0.25W(Watt) 100kΩ(kOhm)-A±20% single-turn resistor OZHO.458.393 TU
Вид упаковки картонная коробка (10шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Резисторы подстроечные
Функциональный тип резисторы однооборотные
Серия резисторов СП1-60
Функциональная характеристика А - линейная
Материал выводов латунь
Вид выводов штыревые
Покрытие выводов (Ag) серебро
Количество выводов 3
Расстояние между выводами 3,2 mm, 4,8 mm
Установочные размеры 3,2 mm, 4,8 mm

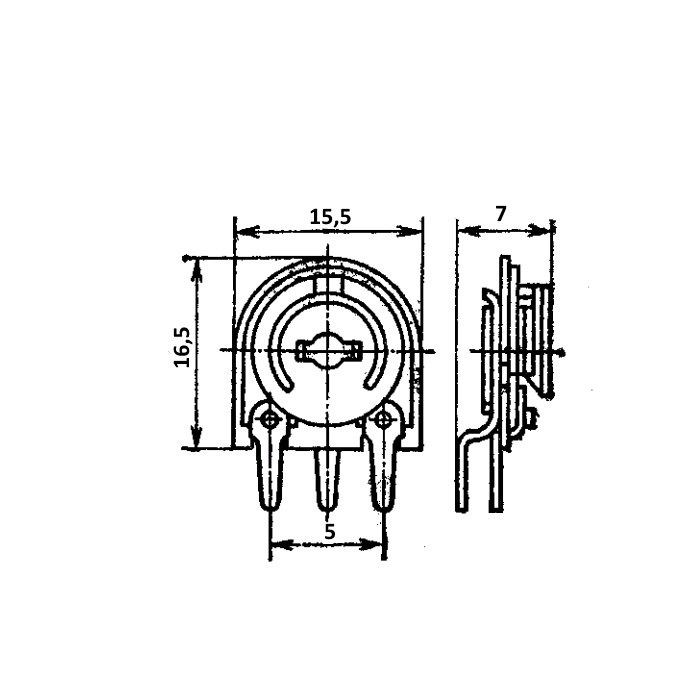

Габаритные размеры L*W*H 14,6х12х6,7 mm
Материал корпуса гетинакс
Длина корпуса 12 mm
Ширина корпуса 6,7 mm
Высота корпуса 9,6 mm
Метод монтажа механический в плату
Метод монтажа электрический пайка
Вид упаковки картонная коробка (10шт)
Фактическая маркировка M10M
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления kΩ (кОм)
Номинальное сопротивление 100 kΩ
Предельное сопротивление 10 MΩ
Номинальная мощность 0,25 W
Допустимое отклонение ±20%
ТКС - температурный коэффициент сопротивления 1 х 10-61 /°С
Угол поворота, градусы 230°
Материал резистивного элемента графит (углерод)

Условия эксплуатации

Ресурс 200 циклов
Интервал рабочих температур от -25 до +70°C
Относительная влажность 98% при температуре +35°С
Минимальный срок сохраняемости, лет 12
РП1-60 0,25W(Ватт) 100kΩ(кОм)-А±20% Резистор однооборотный ОЖО.458.393 ТУ   (datasheet)
