Скидка на  Конденсаторы электролитические
-20%

СПО-2 2W(Ватт) 680Ω(Ом)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)(арт. SN-7006)

Северодонецкий завод сопротивлений; ОЖ0.468.087 ТУ; А - линейная; однооборотный; в плату
СССР
Артикул (ID): SN-7006
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.468.047 ТУ
Подробная документация
Аналоги и альтернативы
ID: 235349
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СПО-2 2W(Ватт) 680Ω(кОм)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр) непроволочный, регулировочный, цилиндричекий, однооборотный. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Номинальная мощность 2 W. Номинальное сопротивление: 680 Ω. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. ВС2-20: вал 20 мм сплошной с шлицем. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СПО-2 2W(Ватт) 680Ω(Ом)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)
Торговая марка Северодонецкий завод сопротивлений
Страна происхождения СССР
ТУ ОЖ0.468.047 ТУ
Нормы и требования ОЖ0.468.087 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 32
Транслитерация SPO-2 2W 680 Ω±20%
Вид упаковки полиэт. пакет
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СПО
Функциональная характеристика А - линейная
Габаритные размеры L*W*H 28,5x28,5x39,3 mm
Диаметр корпуса 28,5 mm
Высота корпуса 19,3 mm
Длина вала (длина выступающей части) 20 mm
Пределы номинального сопротивления от 4,7Ω до 4,7MΩ
Цвет изделия серый
Вид вала i ВС-2-20 сплошной с шлицем
Материал выводов медь
Материал корпуса металл
Установочные размеры 10,2 mm
Вид выводов проволочные
Покрытие выводов (Ag) серебро
Количество выводов 3
Шаг выводов 10 mm
Количество оборотов однооборотный
Метод монтажа механический в плату
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 680 Ω
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 2 W
Макс. или предельное рабочее напряжение 600 V
ТКС - температурный коэффициент сопротивления от 1500×10⁻⁶ до 2000×10⁻⁶ 1/°C
Сопротивление изоляции не менее 100 MΩ
Уровень шумов 10 mkV/V
Полный угол поворота оси 260°

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 10000 циклов
Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 15
СПО-2 2W(Ватт) 680Ω(Ом)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)   (datasheet)

Полные аналоги

СПО-2 2W(Ватт) 680Ω(Ом)±20%-A, ВС2-20 ОАО "Омега", фото
СПО-2 2W(Ватт) 680Ω(Ом)±20%-A, ВС2-20 ОАО "Омега"
СПО-2 2W(Ватт) 680Ω(Ом)±20%-A, ВС2-20 ПМЗР, фото
СПО-2 2W(Ватт) 680Ω(Ом)±20%-A, ВС2-20 ПМЗР

Функциональные аналоги

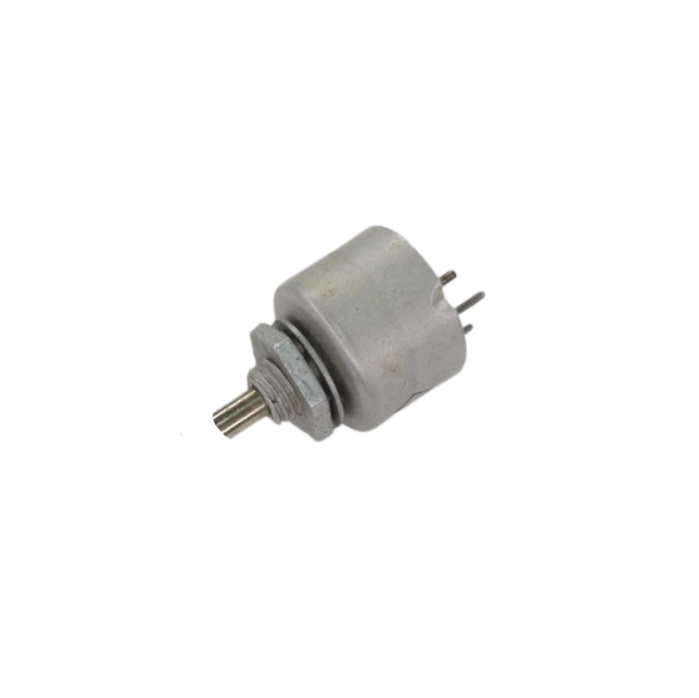

СПО-2 2W(Ватт) 2,2kΩ(кОм)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): SN-6997
СПО-2 2W(Ватт) 2,2kΩ(кОм)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)
СПО-2 2W(Ватт) 3,3kΩ(кОм)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): SN-6998
СПО-2 2W(Ватт) 3,3kΩ(кОм)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)
СПО-2 2W(Ватт) 680Ω(Ом)±30%-A, ВС2-20 ОАО "Омега", фото
СПО-2 2W(Ватт) 680Ω(Ом)±30%-A, ВС2-20 ОАО "Омега"
СПО-2 2W(Ватт) 1kΩ(кОм)±30%-A, ВС2-20 ОАО "Омега", фото
СПО-2 2W(Ватт) 1kΩ(кОм)±30%-A, ВС2-20 ОАО "Омега"

Возможные аналоги

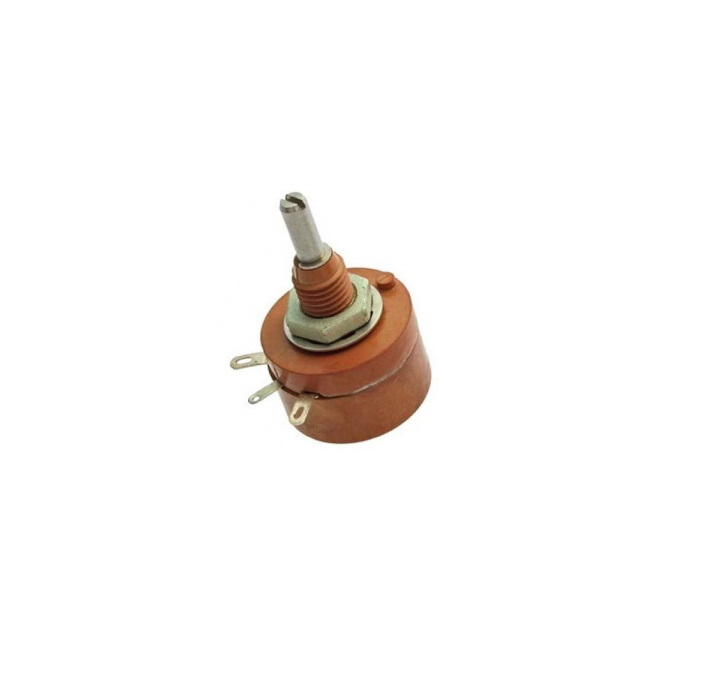

ПП2-11 2W(Ватт) 6,8kΩ(кОм)-А±10%, ВС2(под шлиц) Резистор переменный (потенциометр), фото
Артикул (ID): SN-4662
ПП2-11 2W(Ватт) 6,8kΩ(кОм)-А±10%, ВС2(под шлиц) Резистор переменный (потенциометр)
  • 154 ₽ 1 шт.

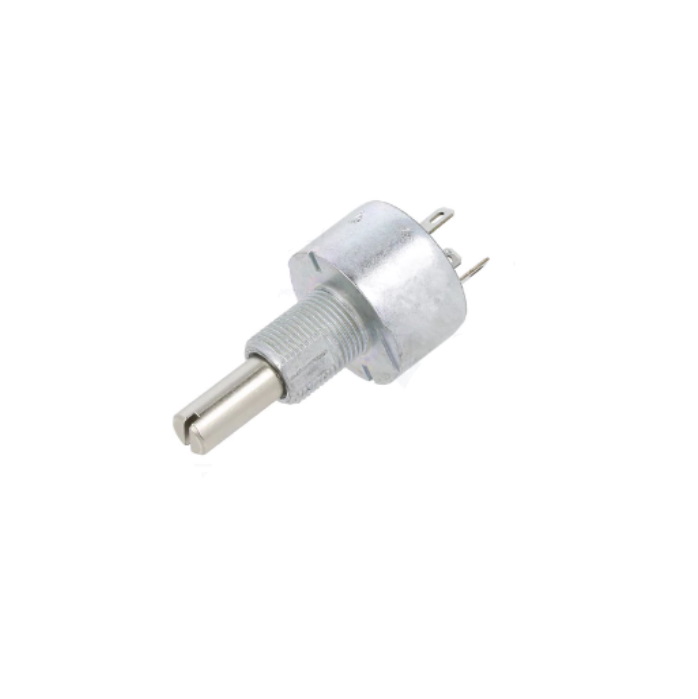

PC-199-18-1K-P6 TELPOD, фото
PC-199-18-1K-P6 TELPOD
PE30L0FR102MAB VISHAY, фото
PE30L0FR102MAB VISHAY
ПП2-12 2Вт 680Ом±10% АО "Экран" , фото
ПП2-12 2Вт 680Ом±10% АО "Экран"
