Скидка на Индикация и светодиоды
-20%

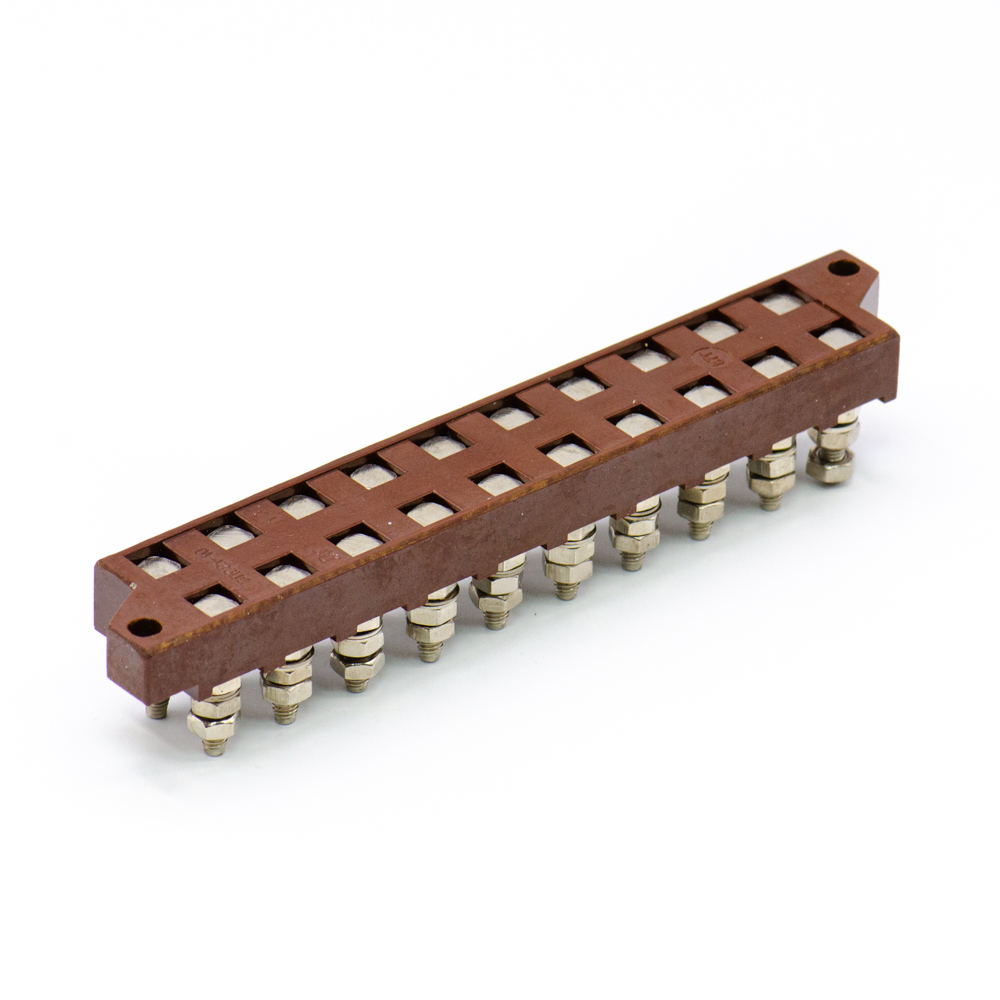

3ПС21-10 10 пар, 2 ряда, 20 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит,без подложки. ГОСТ 28821-90.(арт. KT-3734)

No name USSR; " 1" - ОТК; под винт М4; клеммная колодка, клеммная плата; 4ПМ..., 4ПС…, ПС...
СССР
Артикул (ID): KT-3734
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 512052
На складе 4 шт
  • Цена от
    1 650.00 ₽
    1 320.00 ₽
  • Скидка -20%
  • 1 шт 1 320.00 ₽
    1650 ₽
Количество
Быстрый заказ

3ПС21-10 20 контактов - Плата соединительная, карболит. Структура условного обозначения: ЗПС – Плата соединительная; 21 – порядковый номер разработки; 10 – количество пар контактов. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и субблоков с коммутационной печатной платой или для соединения коммутационной платы с монтажными проводами. При установке соединительных плат на печатные платы их контакты запаиваются в металлизированные отверстия плат или припаиваются к контактным площадкам плат. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 3ПС21-10 10 пар, 2 ряда, 20 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит,без подложки. ГОСТ 28821-90.
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 140,5
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 3PS21-10 10 pairs, 2 rows, 20 contacts, pitch 13mm, 20A(Ampere) 600V(Volt) Connecting board, carbonite GOST 28821-90.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат 3ПС21
Способ подключения проводов под винт М4
Вид контактов винт
Количество контактов 20
Материал контактов латунь
Покрытие контактов лужение
Количество пар контактов 10
Количество рядов контактов 2
Шаг контактов в ряду 13 mm
Шаг между рядами контактов 12,5 mm
Метод монтажа механический на панель
Метод монтажа электрический винт
Диаметр установочного отверстия 4,5 mm

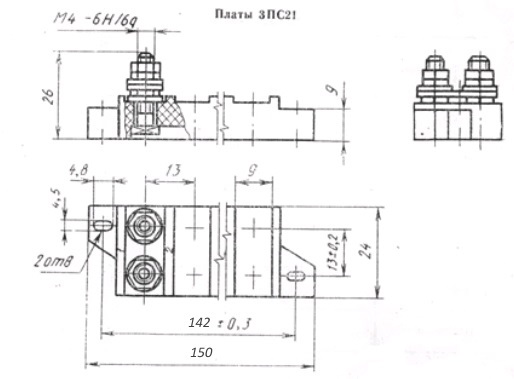

Установочные размеры 142 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)
Габаритные размеры L*W*H 150х24х26 mm
Длина корпуса 150 mm
Ширина корпуса 24 mm
Цвет платы коричневый
Тип платы односторонняя
Основание жесткое
Наличие прокладки для платы нет
Фактическая маркировка 3ПС21-10
Рабочее положение любое
Аналогичные серии 4ПМ..., 4ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 20 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
3ПС21-10 10 пар, 2 ряда, 20 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит,без подложки. ГОСТ 28821-90.   (datasheet)

Полные аналоги

4ПС21-10 10 пар, 2 ряда, 20 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): TD-3996
4ПС21-10 10 пар, 2 ряда, 20 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
3ПС21-10 10 пар, 2 ряда, 20 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3860
3ПС21-10 10 пар, 2 ряда, 20 контактов, шаг 13mm, 20A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90

Функциональные аналоги

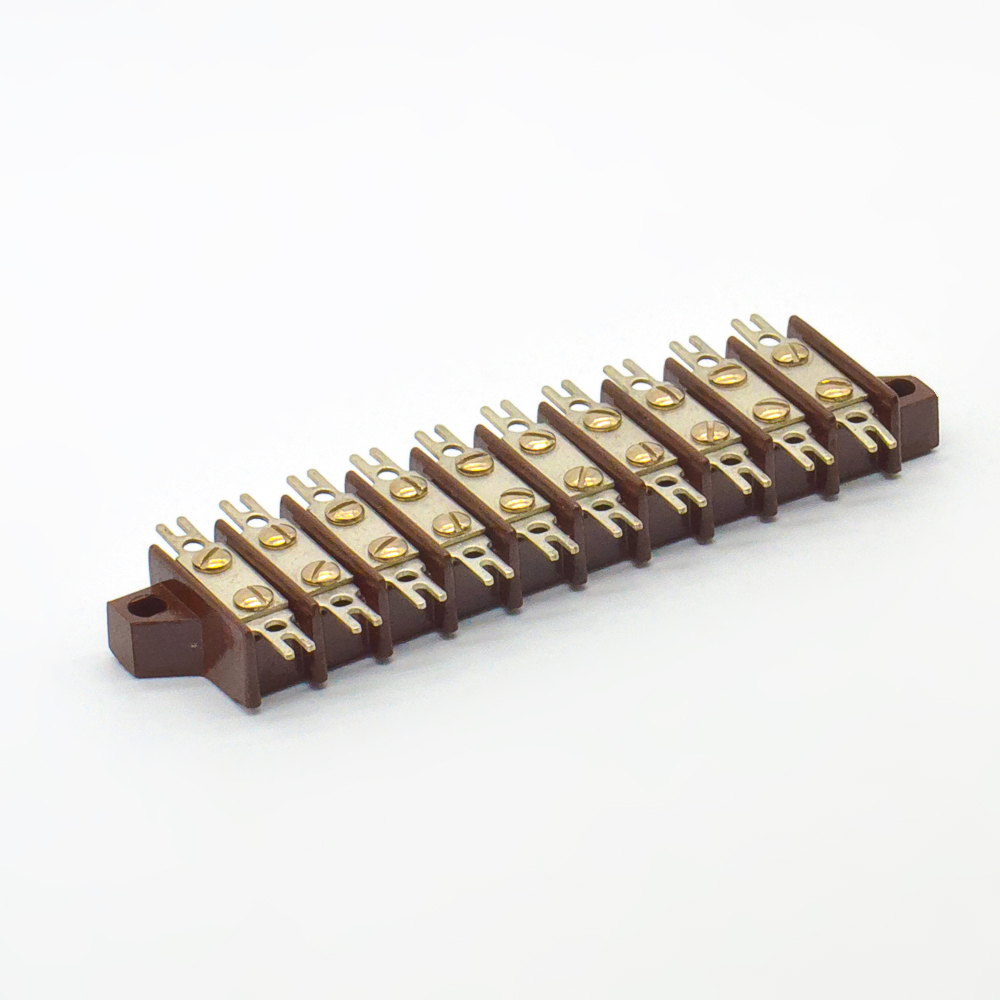

3ПС17-10 10 пар, 2 ряда, 20 контактов, шаг 11mm, 5A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): SN-7371
3ПС17-10 10 пар, 2 ряда, 20 контактов, шаг 11mm, 5A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
  • 195 ₽ 1 шт.
  • 175 ₽ от 5 шт.

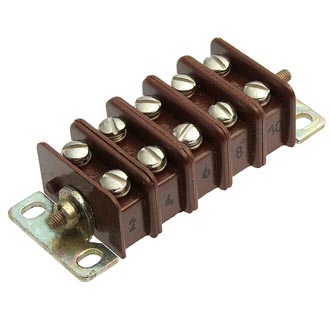

3ПС19-10 10 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3836
3ПС19-10 10 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 59.09 ₽ 1 шт.

Возможные аналоги

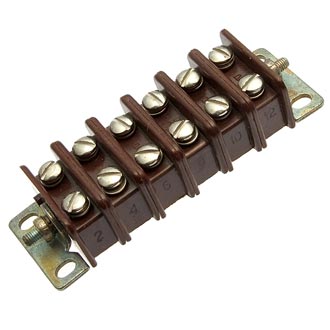

3ПС19-12 12 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90, фото
Артикул (ID): ZT-3837
3ПС19-12 12 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
  • 62.38 ₽ 1 шт.

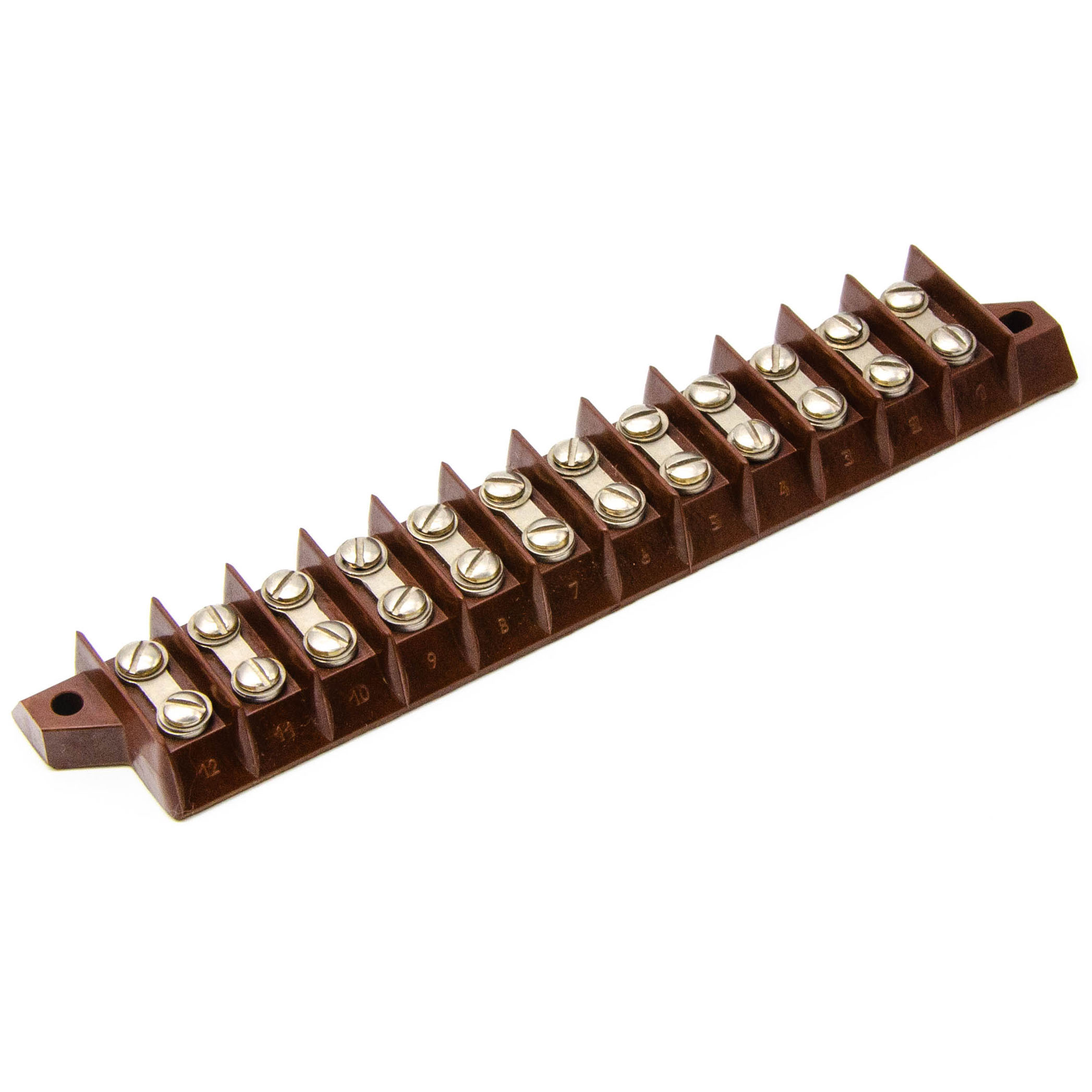

3ПС18-12 12 пар, 2 ряда, 24 контакта, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90., фото
Артикул (ID): TW-6510
3ПС18-12 12 пар, 2 ряда, 24 контакта, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
  • 130 ₽ 1 шт.
