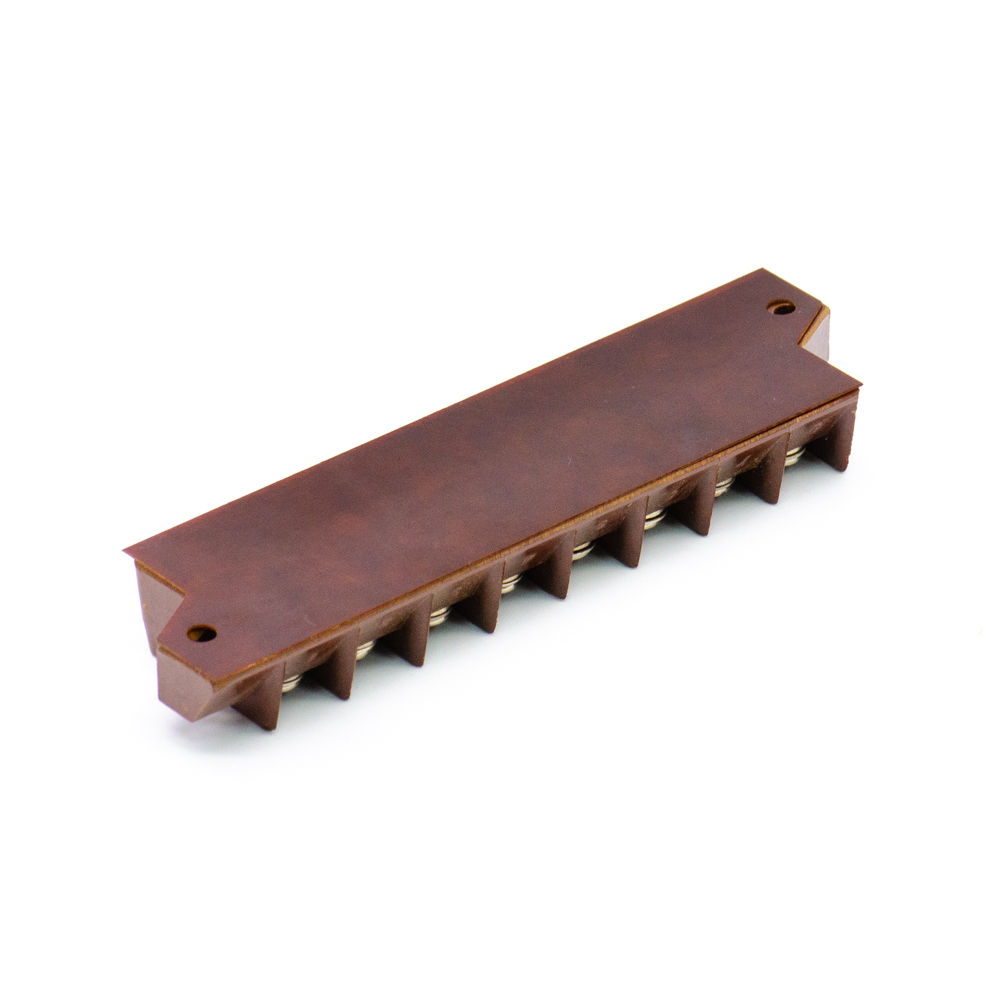

3ПС18-8 8 пар, 2 ряда, 16 контактов, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.(арт. KT-3220)

No name USSR; " 1" - ОТК; под винт М3; клеммная колодка, клеммная плата; 4ПМ..., 4ПС…, ПС...
СССР
Артикул (ID): KT-3220
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
  • ГОСТ ГОСТ 28821-90.
Подробная документация
Аналоги и альтернативы
ID: 510123
На складе 116 шт
  • Цена от
    225.00 ₽
    180.00 ₽
  • Скидка -20%
  • 1 шт 180.00 ₽
    225 ₽
Количество
Быстрый заказ

Плата соединительная 3ПС18-8 для навесного монтажа с 8 парами контактов на максимальное рабочее напряжение 1000 В и силу тока до 10 А. Предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Плата 3ПС18-8 используются как промежуточный переходный элемент для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Расшифровка маркировки соединительная платы 3ПС18-8: 3 - конструктивное исполнение; ПС - плата соединительная; 18 - цифра, определяющая на типоразмер платы; 8 - число, указывающая на количество пар контактов. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 3ПС18-8 8 пар, 2 ряда, 16 контактов, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 43
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация 3PS18-8 8 pairs, 2 rows, 16 contacts, pitch 11mm, 10A(Ampere) 1000V(Volt) Connecting board, carbonite GOST 28821-90.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат 3ПС18
Способ подключения проводов под винт М3
Вид контактов винт
Количество контактов 16
Материал контактов латунь
Покрытие контактов лужение
Количество пар контактов 8
Количество рядов контактов 2
Шаг контактов в ряду 11 mm
Шаг между рядами контактов 11 mm
Метод монтажа механический на панель
Метод монтажа электрический винт
Диаметр установочного отверстия 3,6 mm

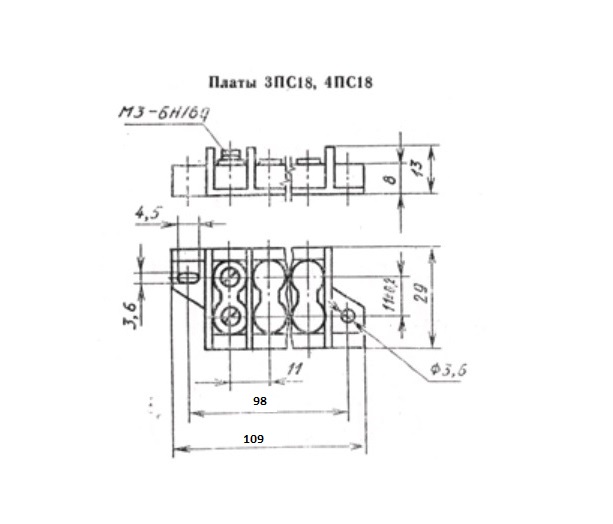

Установочные размеры 98 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)
Габаритные размеры L*W*H 109х29х13 mm
Длина корпуса 109 mm
Ширина корпуса 29 mm
Цвет платы коричневый
Тип платы односторонняя
Основание жесткое

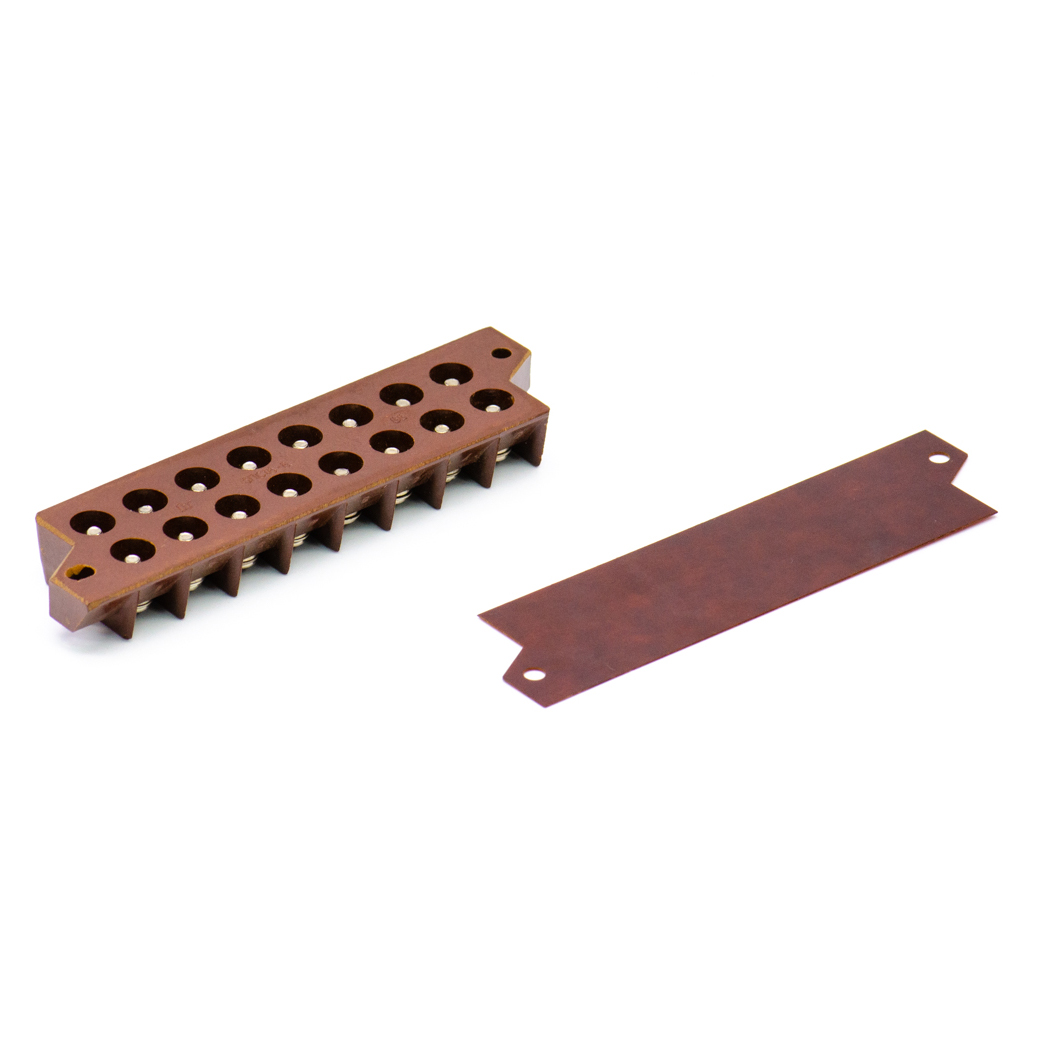

Наличие прокладки для платы есть
Фактическая маркировка 3ПС18-8
Рабочее положение любое
Аналогичные серии 4ПМ..., 4ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 1000 V
Рабочий ток, max 10 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi В - всеклиматическое исполнение
3ПС18-8 8 пар, 2 ряда, 16 контактов, шаг 11mm, 10A(Ампер) 1000V(Вольт) Плата соединительная, карболит ГОСТ 28821-90.   (datasheet)
