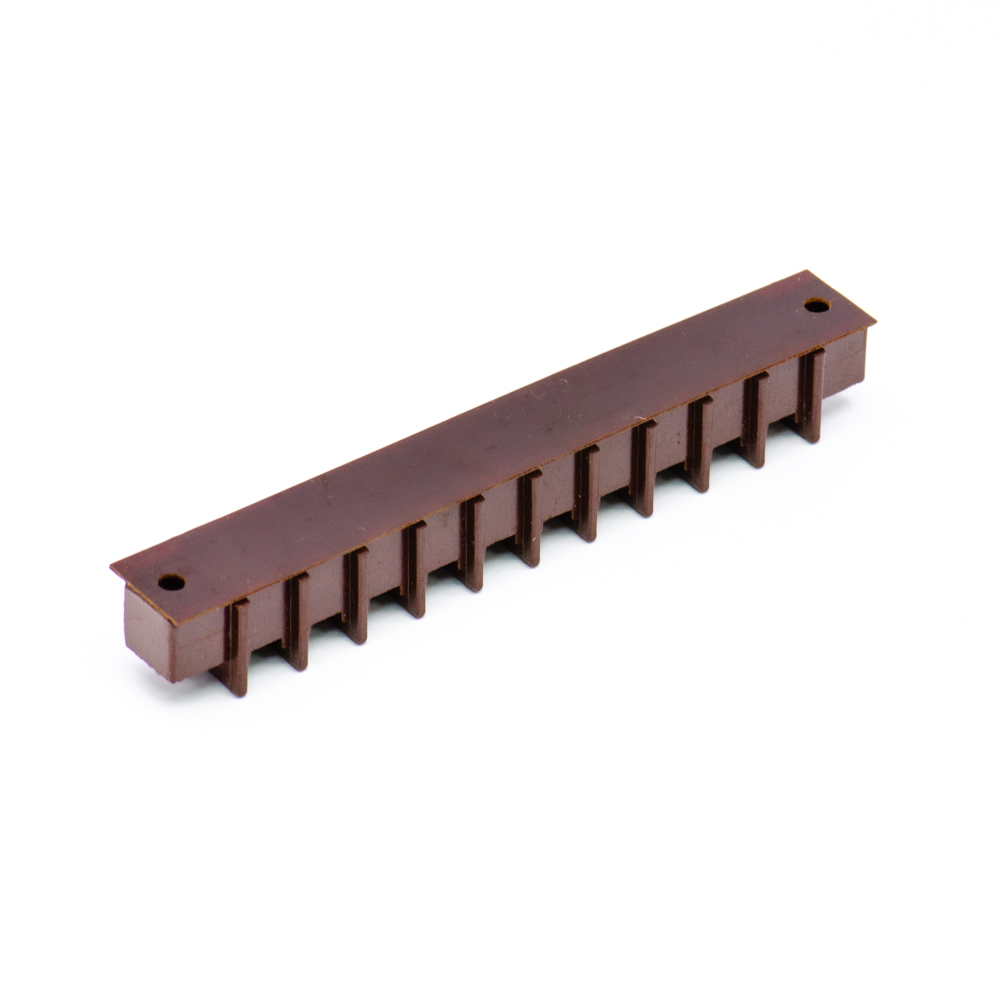

3ПС15-10 10 контактов, шаг 10mm, 5A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90(арт. KT-3216)

No name USSR; " 1" - ОТК; под винт М3; клеммная колодка, клеммная плата; 3ПМ..., 3ПС…, ПС...
СССР
Артикул (ID): KT-3216
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 510122
На складе 24 шт
  • Цена от
    185.00 ₽
    148.00 ₽
  • Скидка -20%
  • 1 шт 148.00 ₽
    185 ₽
Количество
Быстрый заказ

Плата соединительная 3ПС15-10 для навесного монтажа с 10 контактами на максимальное рабочее напряжение 600 В и силу тока до 5 А. Предназначена для соединения электрических цепей постоянного, переменного и импульсного тока при внутреннем объёмном монтаже радиоэлектронной аппаратуры. Плата 3ПС15-10 используются как промежуточный переходный элемент для электрического соединения узлов и блоков аппаратуры общепромышленного и специального назначения. Расшифровка маркировки соединительная платы 3ПС15-10: 3 - конструктивное исполнение; ПС - плата соединительная; 15 - цифра, определяющая на типоразмер платы; 10 - цифра, указывающая на количество  контактов. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 3ПС15-10 10 контактов, шаг 10mm, 5A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 50
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация 3PS15-10 10 pins, 10mm pitch, 5A(Ampere) 600V(Volt) Connecting board, carbonite GOST 28821-90.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат 3ПС15
Способ подключения проводов под винт М3
Вид контактов лепесток
Количество контактов 6
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 10 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Диаметр установочного отверстия 3,6 mm
Установочные размеры 112 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)

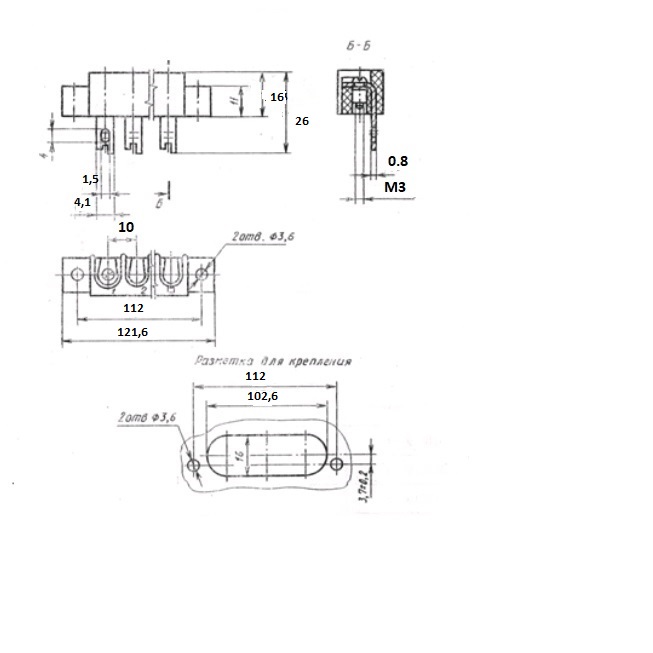

Габаритные размеры L*W*H 121,6х26х16mm
Длина корпуса 121,6 mm
Ширина корпуса 16 mm
Цвет платы коричневый
Основание жесткое

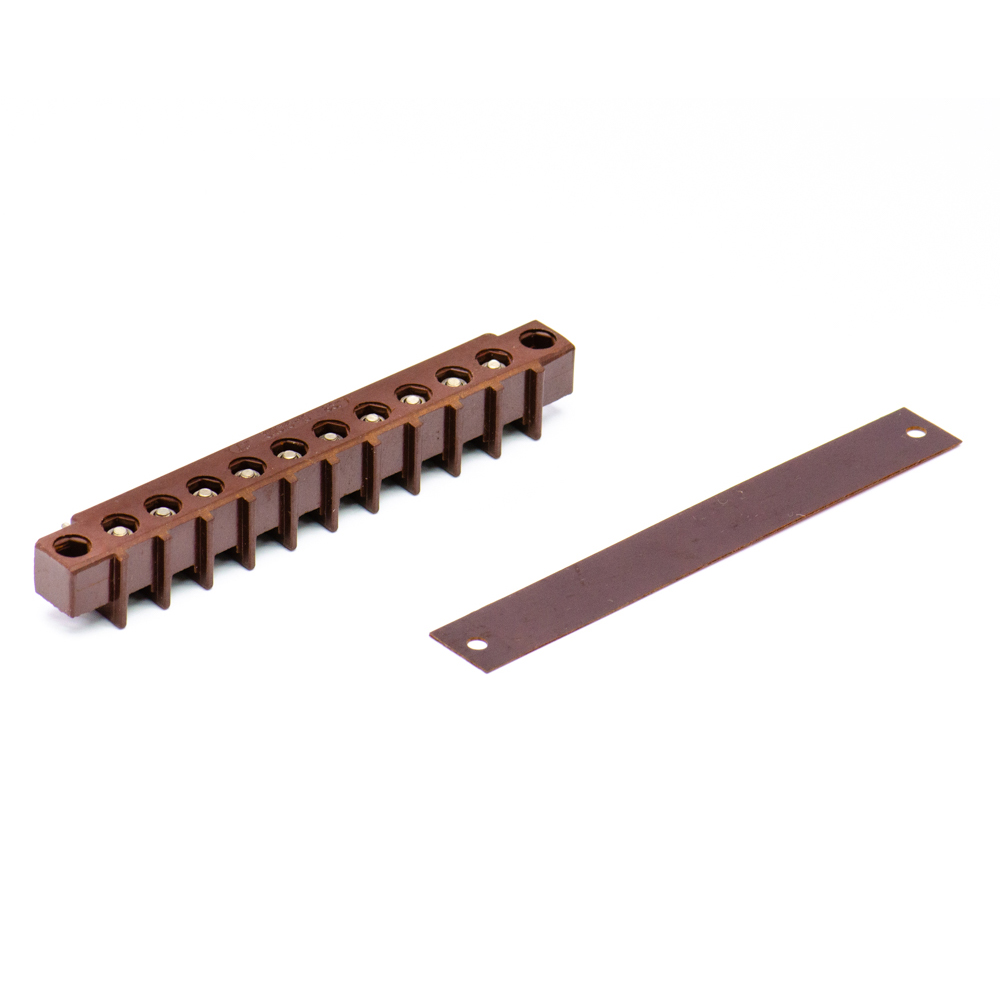

Наличие прокладки для платы есть
Фактическая маркировка 3ПС15-10
Рабочее положение любое
Аналогичные серии 3ПМ..., 3ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 5 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi В
3ПС15-10 10 контактов, шаг 10mm, 5A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90   (datasheet)
