СНЦ23-41/30В-1-В Вилка приборная без кожуха, перекрут (арт. KT-2759)

СССР
Артикул (ID): KT-2759
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕО.364.241ТУ, ГОСТ В 20.39.404-81
  • ГОСТ ГОСТ В 20.39.404-81
Подробная документация
ID: 508746
На складе 1 шт
  • Цена от
    Включая НДС
     18000 ₽
  • 1 шт. 18000 ₽
Количество
Быстрый заказ

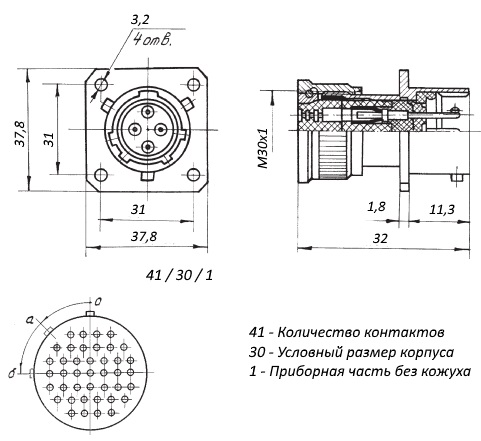

СНЦ23-41/30В-1-В Вилка приборная без кожуха предназначена для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В (амплитудное значение). Изготавливаться с контактами для печатного монтажа. Имеет пятишпоночную поляризацию корпуса и многопозиционную  установку изолятора в корпусе. Расшифровка:СНЦ - тип соединителя, 23 - номер разработки, 41 - количество контактов, 30 - условный размер корпуса, В - вилка,  1 - приборная часть без кожуха, В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Каменск-Уральский завод «Исеть», г. Каменск-Уральский
Страна изготовления СССР
Нормы и требования ГЕО.364.241ТУ, ГОСТ В 20.39.404-81
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 54,2
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная без кожуха
Серия низкочастотных соединителей СНЦ23
Условный размер корпуса 30
Количество выводов или контактов 41
Диаметр контактов 1
Покрытие выводов или контактов Au (золото)
Тип кожуха или патрубка нет
Метод сочленения байонетный
Метод монтажа Обжимной
Фактическая маркировка СНЦ23-41/30В-2-В
Цвет изделия светло-зеленый
Габаритные размеры L*W*H 38,7х38,7х41
Рабочее положение любое
Гайка патрубка для экранированого кабеля
Тип контактов штырь
Герметичность нет
Серия разъемов СНЦ23
Вид контактов круглые
Количество контактов 41
Покрытие контактов Au (золото)
Контакт извлекаемый да
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 30 - 41 контактов Ø 1,0 mm
Наличие втулки нет
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора резина
Диаметр корпуса 31,3 mm
Ширина корпуса 38,7 mm
Длина корпуса 38,7 mm
Высота корпуса 41 mm
Цвет изолятора коричневый
Состояние товара с хранения
Поляризация корпуса пятишпоночная
Комплектность в разобранном состоянии
Спутник тара укомплектован двумя заглушками
Вид ключа ( сочетание ) 6
Взаимосочленение с вилками СНЦ27, СНЦ28, СНЦ29 и ОНЦ-БГ-1

Технические характеристики

Сопротивление контактов не более 4 mΩ
Номинальное напряжение 700 V
Рабочий ток 11 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 400 m/c²
- уровень звукового давления 170 dB
Сопротивление изоляции 5 000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 1500 m/c²
Механический удар многократное действие: длительность действия 150 ms
Механический удар однократное действие: пиковое ударное ускорение 5000 m/c²
Механический удар однократное действие: длительность действия 500 ms
Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 5 A
Диапазон рабочих частот 1-5000 Hz

Условия эксплуатации

Климатическое исполнениеi В - всеклиматическое исполнение
Интервал рабочих температур от -60 до +200°C
Относительная влажность 100%
Атмосферное давление 1,33х10-10(1-10-12) Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Минимальная наработка 100000 час.
Минимальный срок сохраняемости, лет 15
СНЦ23-41/30В-1-В Вилка приборная без кожуха, перекрут   (datasheet)
