| Наименование | СНЦ132Р-19/24ВП11 Вилка приборная без кожуха, ЦСНК.430421.031ТУ |
| Торговая марка |
Каменск-Уральский завод «Исеть», г. Каменск-Уральский
|
| Страна изготовления | РОССИЯ |
| Нормы и требования | ЦСНК.430421.031ТУ |
| Дата изготовленияi | 2010-2019 |
| Вид приемки i | "1"- ОТК |
| Масса изделия, гр | 38,12 |
| Транслитерация | SNTs132R-19/24VP11 Instrument plug without casing, TsSNK.430421.031TU |

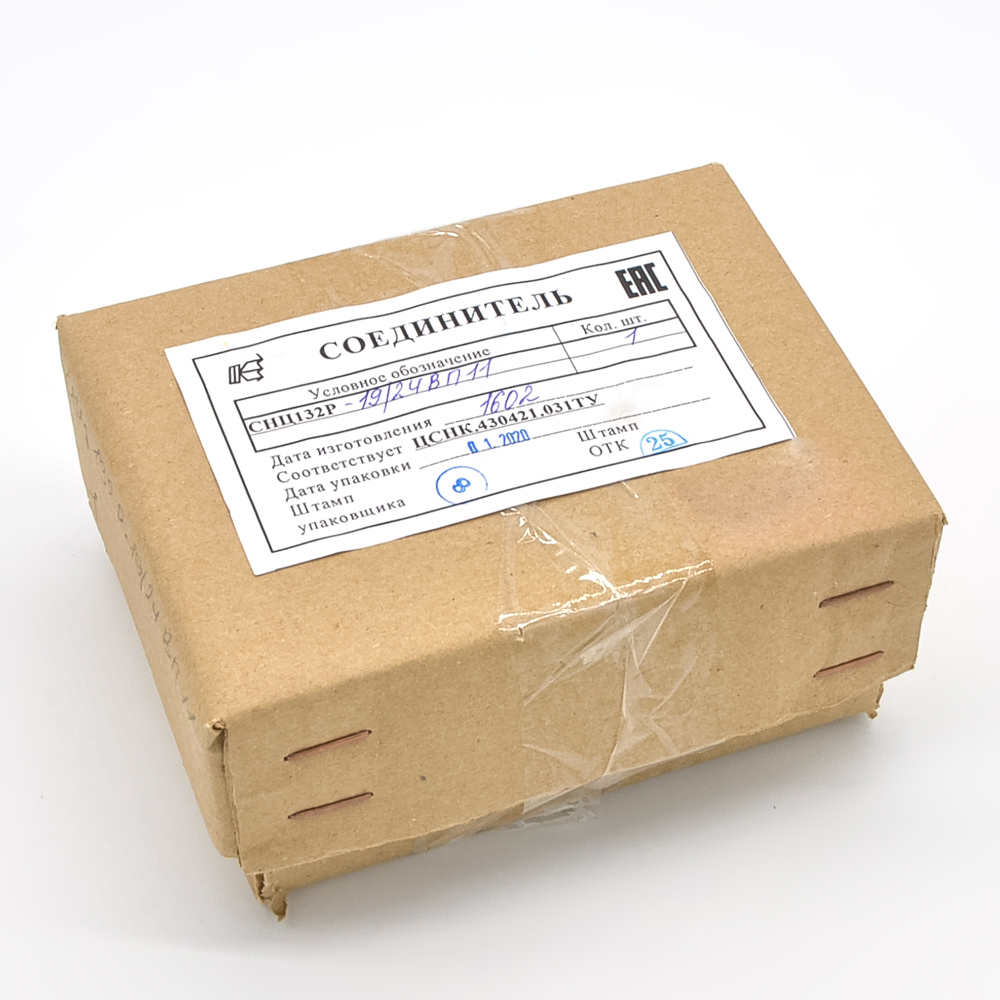

| Вид упаковки | картонная коробка (1шт) |
| Наличие паспорта - этикетки | этикетка |
| Состояние упаковки | заводская |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Серия разъемов | СНЦ132 |
| Типономинал / Типоконструкция | вилка блочная без кожуха |
| Условный размер корпуса | 24 |
| Вид корпуса | Б - приборный |
| Вид патрубка | нет |
| Количество контактов | 19 контактов |
| Тип контактов | штырь |
| Форма контактов | круглые |
| Диаметр контактов | 15 - Ø 1 mm; 4 - Ø 1,5 mm |
| Материал контактов | латунь |
| Покрытие контактов | Au (золото) |
| Контакт извлекаемый | нет |
| Метод сочленения | резьбовой |
| Метод монтажа механический | на панель |
| Метод монтажа электрический | пайка |
| Установочные размеры | 25 mm расстояние между монтажными отверстиями |
| Диаметр установочного отверстия | 3,2 mm |
| Материал корпуса | алюминиевый сплав |
| Покрытие корпуса | анодирование |
| Цвет корпуса | зеленый |
| Герметичность | нет |

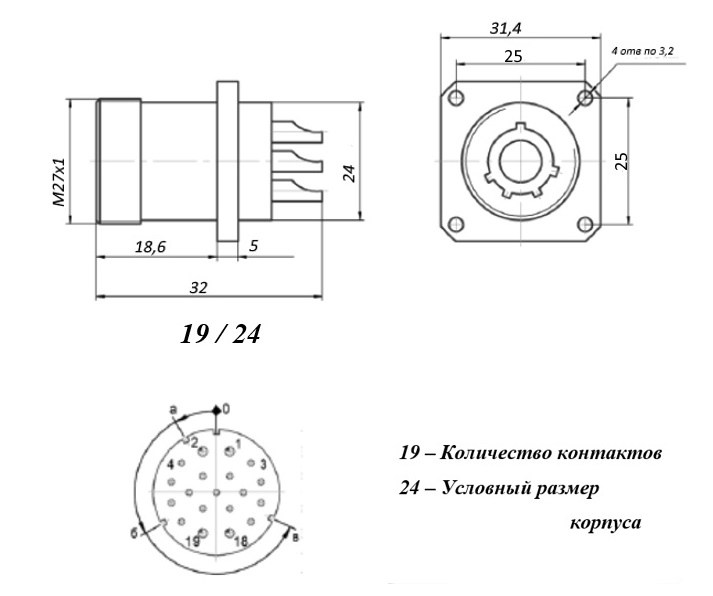

| Габаритные размеры L*W*H | 31,4х31,4х32 mm |
| Длина корпуса | 31,4 mm |
| Ширина корпуса | 31,4 mm |
| Высота корпуса | 32 mm |
| Положение изолятора в корпусе | нормальное положение изолятора |
| Материал изолятора | резина |
| Цвет изолятора | розовый |
| Поляризация корпуса | многошпоночная |
| Наличие ориентации | расположение контактов, паз |
| Наличие уплотнительной втулки | нет |
| Рабочее положение | любое |
| Фактическая маркировка | СНЦ132Р-19/24ВП11 |
| Взаимосочленение | кабельные розетки СНЦ131 |
| Другие наименования | соединитель, разъем, соединитель электрический... |
| Рабочее напряжение, max | 700 V |
| Рабочий ток на контакт, max | 5 A - для контактов Ø 1 mm; 9 A - для контактов Ø 1,5 mm |
| Сопротивление контактов не более | 2,5 mΩ - для Ø 1,5 mm; 4,0 mΩ - для Ø 1,0 mm |
| - диапазон частот | 1-5000 Hz |
| - амплитуда ускорения | 40 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| Сопротивление изоляции | 5000 MΩ |
| Механический удар многократное действие: пиковое ударное ускорение | 150 g |
| Механический удар многократное действие: длительность действия | 1 - 3 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 500 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
| Ресурс | 500 сочленений-расчленений |
| Минимальная наработка | 1000 час. |
| Интервал рабочих температур | от -60 до +105°C |
| Климатическое исполнениеi | УХЛ |
| Относительная влажность | 100% при температуре 35°С |
| Атмосферное давление | 1,33х10⁻¹⁰ Pa |
| Макс. срок хранения | 15 лет |
