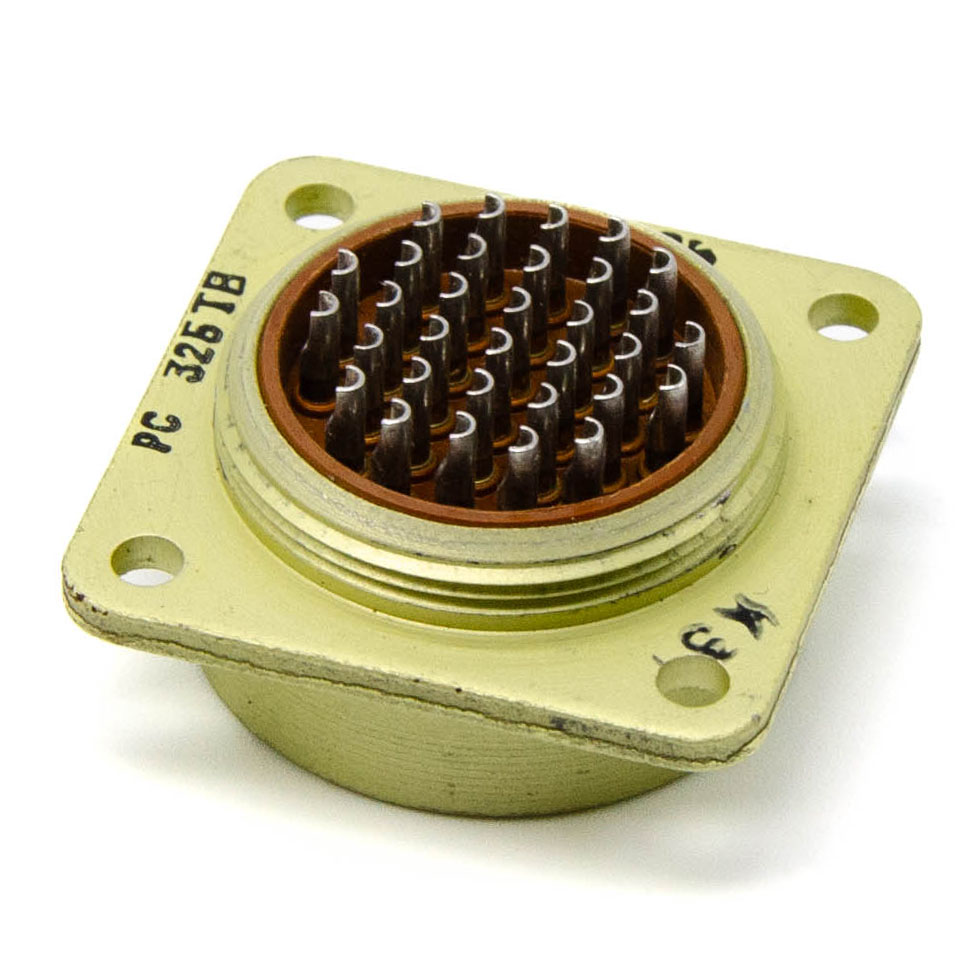

РС32БТВ Вилка блочная без кожуха. (арт. KT-327)

СССР
Артикул (ID): KT-327
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ АВО.364.047ТУ
Подробная документация
Аналоги и альтернативы
ID: 501363
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Электрический низкочастотный цилиндрический разъем РС32АТВ предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Расшифровка: РС - тип соединителя, 32 - количество контактов, Б - соединение байонетное, покрытие контактов серебром,  ТВ - для макроклиматического района с влажным тропическим климатом. Разъемы серии РС имеют приборную вилку или розетку, кабельную - только розетку. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна происхождения СССР
ТУ АВО.364.047ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 14
Дата изготовленияi 1976-1991
Транслитерация RS32BTV Plug is a block plug without a casing.
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования АВО.364.047ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей РС
Условный размер корпуса 22
Количество выводов или контактов 32
Типоразмер корпуса отечественный 22
Диаметр контактов 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения врубной
Метод монтажа объёмный
Фактическая маркировка РС32БТВ

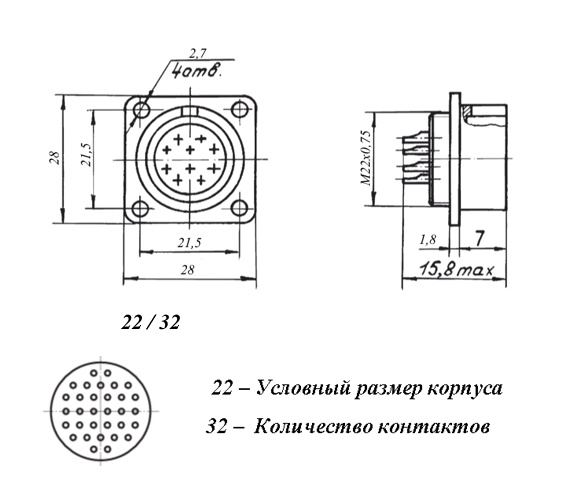

Габаритные размеры L*W*H 28х28х15,8 mm
Материал корпуса алюминий
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка нет
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 200 V
Рабочий ток 1,9 A
Диапазон рабочих частот 1 - 5000 Hz
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 5000 m/c²

Условия эксплуатации

Минимальная наработка 1000 час.
Интервал рабочих температур от -60 до +105°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,33х10⁻⁴ Pa
Макс. срок хранения 20 лет
Ресурс 500 циклов
Климатическое исполнениеi Т- тропикоустойчивое исполнение
Статус изделия В настоящее время разъёмы РС выпускает ОАО "Копир" Республика Марий Эл , г.Козьмодемьянск
РС32БТВ Вилка блочная без кожуха.   (datasheet)

Полные аналоги

РС32БТ Вилка блочная с кожухом, фото
Артикул (ID): OP-1373
РС32БТ Вилка блочная с кожухом
