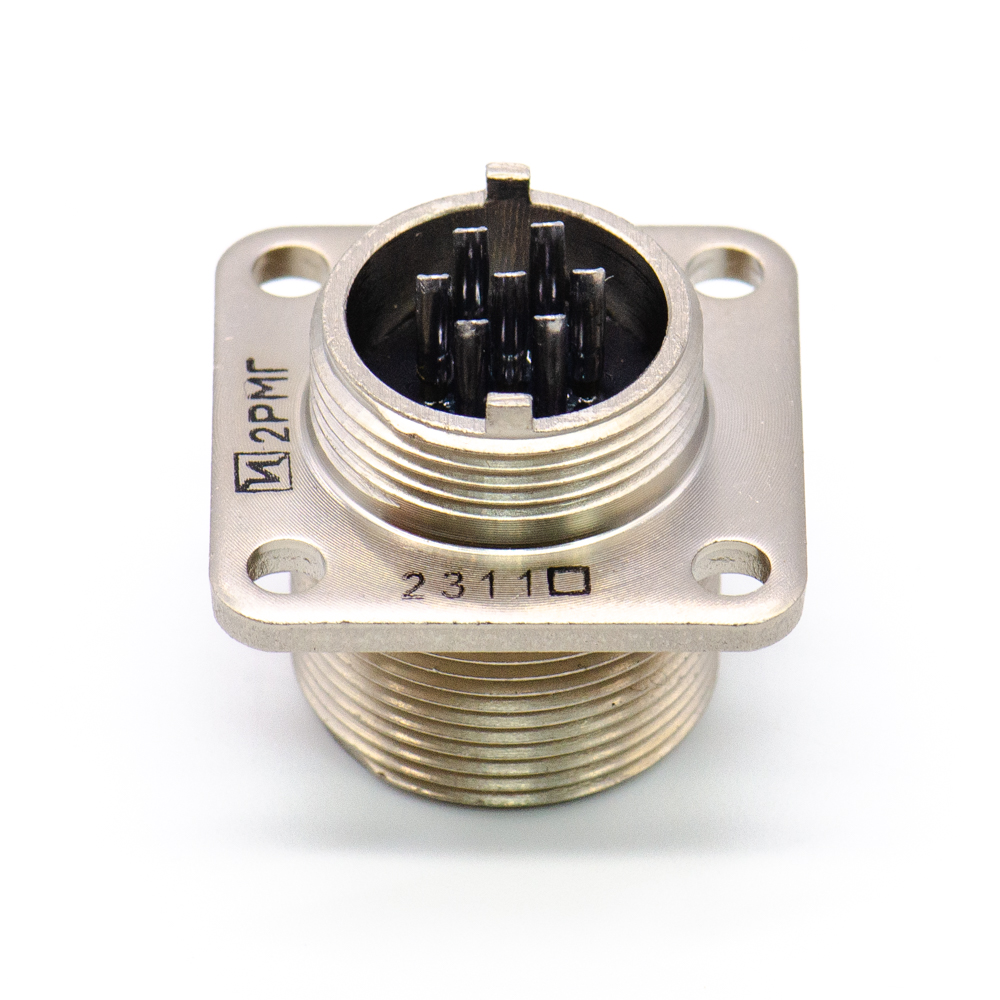

2РМГ18Б7Ш1Е2 Вилка блочная, 2023г (арт. KT-2180)

к сравнению отложить

ОАО «Атлант», г. Изобильный

Артикул (ID): KT-2180

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 2023
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Вид приемки "1"- ОТК
Нормы и требования бР0.364.103ТУ

Подробная документация

ID: 507030

На складе 2 шт

Цена от
Включая НДС
4800 ₽
1 шт. 4800 ₽

Количество

Быстрый заказ

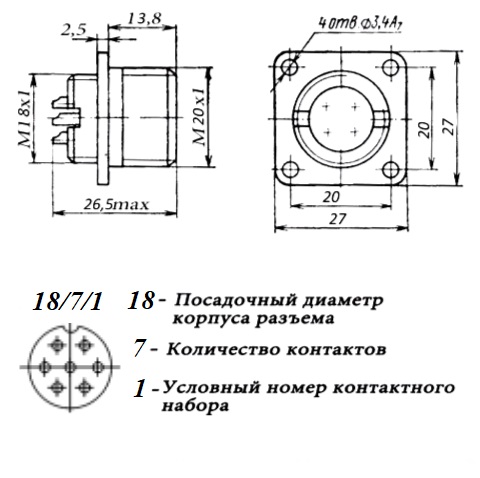

Разъём низкочастотный цилиндрический малогабаритный герметичный 2РМГ18Б7Ш1Е2 предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМГ - тип соединителя; 18 - посадочный диаметр корпуса; Б - корпус блочный (приборный); 7 - количество контактов; Ш - вилка; 1 - сочетание контактов (1 - все контакты диаметром 1 мм); Е - покрытие контактов - химникель; 2 - теплостойкость 200 °С. Данный разъем сочленяется с кабельными розетками 2РМТ18кпн(э)7Г1В1, 2РМТ18кун(э)7Г1В1. Вся дополнительная информация находится во вложении, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ОАО «Атлант», г. Изобильный
Страна происхождения
ТУ	бР0.364.103ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	26,5
Дата изготовленияi	2023
Транслитерация	2RMG18B7SH1E2 Block fork, 2023
Состояние упаковки	самоупаковка
Дата изготовленияi	2023
Нормы и требования	бР0.364.103ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический низкочастотный
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	2РМГ
Условный размер корпуса	18
Количество выводов или контактов	7
Условный номер контактного набора	1 - все контакты Ø 1 mm
Покрытие выводов или контактов	E - химникель
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМГ18Б7Ш1Е2
Цвет изделия	серый
Габаритные размеры LWH	27х27х25 mm
Материал корпуса	сталь
Материал вставки (изолятора)	стекло
Наличие паспорта - этикетки	этикетка
Тип контактов	штырь
Гайка патрубка	нет
Герметичность	да

Технические характеристики

Сопротивление контактов не более	15 mΩ
Номинальное напряжение	560 V
Рабочий ток	5 А - на контакт; 30 А - на разъем
- диапазон частот	5-5000 Hz
- амплитуда ускорения	500 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/c²
Ускорение при механическом ударе многокр. действия	1000 m/c²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1500 час
Интервал рабочих температур	от -60 до +200°C
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,34х10⁻¹⁰ Pa до 50,6х10⁴ Pa
Макс. срок хранения	25 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ 2.1
