Уценка 2РМ36КПН22Г1В1 Розетка кабельная. (арт. KP-5505)

СССР
Артикул (ID): KP-5505
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1978
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ГЕ0.364.126ТУ
Подробная документация
ID: 482117
На складе 1 шт
  • Цена от
    Включая НДС
     702 ₽
  • 1 шт. 702 ₽
Количество
Быстрый заказ

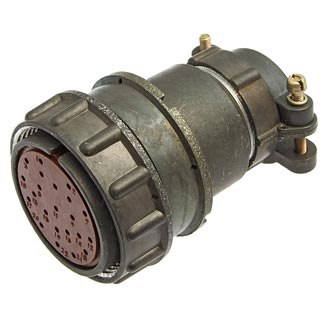

Причина уценки: отсутствие крепежа на хвостовой гайке. 2РМ36КПН22Г1В1 розетка кабельная с прямым патрубком, гайкой для неэкранированного кабеля и контактами покрытыми серебром
Соединитель 2РМ36КПН22Г1В1 цилиндрический низкочастотный негерметичный объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В. Расшифровка: 2РМ36КПН22Г1В1
2РМ - тип соединителя;
36 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
22 - количество контактов;
Г - часть соединителя: Ш - вилка; Г - розетка;
1 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость 1 - 100°С; 2 - 200°С;
Л - левая розетка (только для проходных вилок).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 90,43
Дата изготовленияi 1976-1991
Транслитерация 2RM36KPN22G1V1
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет
Нормы и требования ГЕ0.364.126ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная прямая
Серия низкочастотных соединителей 2РМ
Условный размер корпуса 36
Количество выводов или контактов 22
Условный номер контактного набора 1 - все контакты Ø 1 mm
Диаметр контактов 1 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РМ36КПН22Г1В1
Цвет изделия серый

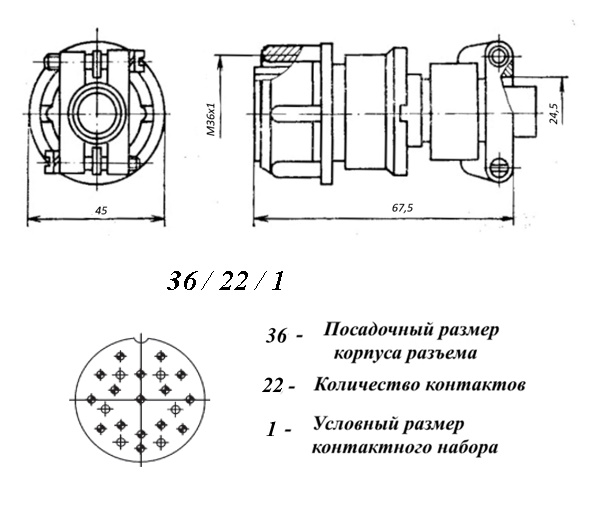

Габаритные размеры L*W*H 77х45 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Рабочее положение любое
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 5 mΩ
Номинальное напряжение 560 V
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Однократное действие: Пиковое ударное ускорение 5000 m/c²
Многократное действие: Пиковое ударное ускорение 1000 m/c²

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Атмосферное давление 133,37х10-12 (1х10-12) Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Климатическое исполнениеi УХЛ 2.1
Срок отгрузки со склада 1 день (в наличии)
Уценка 2РМ36КПН22Г1В1 Розетка кабельная.   (datasheet)
