2РМДТ33Б7Г9В1В Розетка блочная, 1992г (арт. TN-4399)

к сравнению отложить

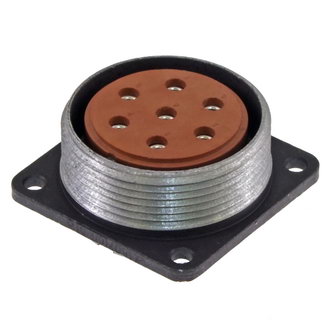

2РМДТ33Б7Г9В1В Розетка блочная, 1992г фото

АО «Завод Элекон»

Артикул (ID): TN-4399

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1992
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.126ТУ

Подробная документация

ID: 283398

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Соединитель низкочастотный цилиндрический малогабаритный 2РМДТ33КПН32Г5В1В предназначен
для работы в электрических цепях постоянного, переменного ( частотой  до 3 МГц) токов.
Предназначен  для объемного монтажа с резьбовой фиксацией сочлененного положения.
Изготовлен для внутреннего монтажа .
Диапазон рабочих температур, оС – от -60оС до +100оС
Атмосферное давление , Па – 1,33*10(-10)
Максимальное рабочее напряжение , В  – 560 .
Сопротивление контактов , не более , мОм – 5
Максимальная токовая нагрузка на 1 контакт – 6 А
Соединитель устойчив к воздействию специальных факторов.
Поляризация корпуса одношпоночная.
Исполнение – всеклиматическое.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО «Завод Элекон»
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	82
Дата изготовленияi	1992-1999
Транслитерация	2RMDT33B7G9V1V
Доупаковка	промасленная бумага
Состояние упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Нормы и требования	ГЕ0.364.126ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка блочная (приборная)
Серия низкочастотных соединителей	2РМДТ

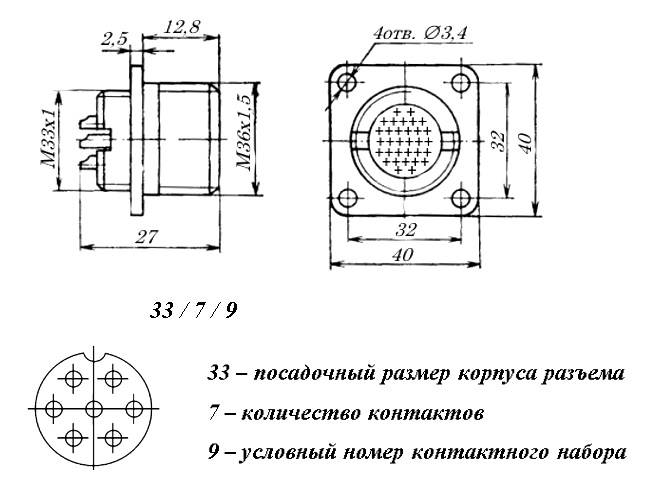

Условный размер корпуса	33
Количество выводов или контактов	7
Условный номер контактного набора	9 - все контакты Ø 3 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	нет
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	2РМДТ33Б7Г9В1В
Цвет изделия	серый
Габаритные размеры LWH	40х40х25 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	нет
Тип контактов	гнездо
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	0,8 mΩ
Номинальное напряжение	560 V
Рабочий ток	32 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Однократное действие: Пиковое ударное ускорение	5000 m/c²
Многократное действие: Пиковое ударное ускорение	1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В2.1
Статус изделия	В настоящее время разъёмы 2РМДТ выпускает ОАО "Элекон", г. Казань
