Уценка ШР20У4НШ8Н-М Розетка кабельная (арт. KT-412)

к сравнению отложить

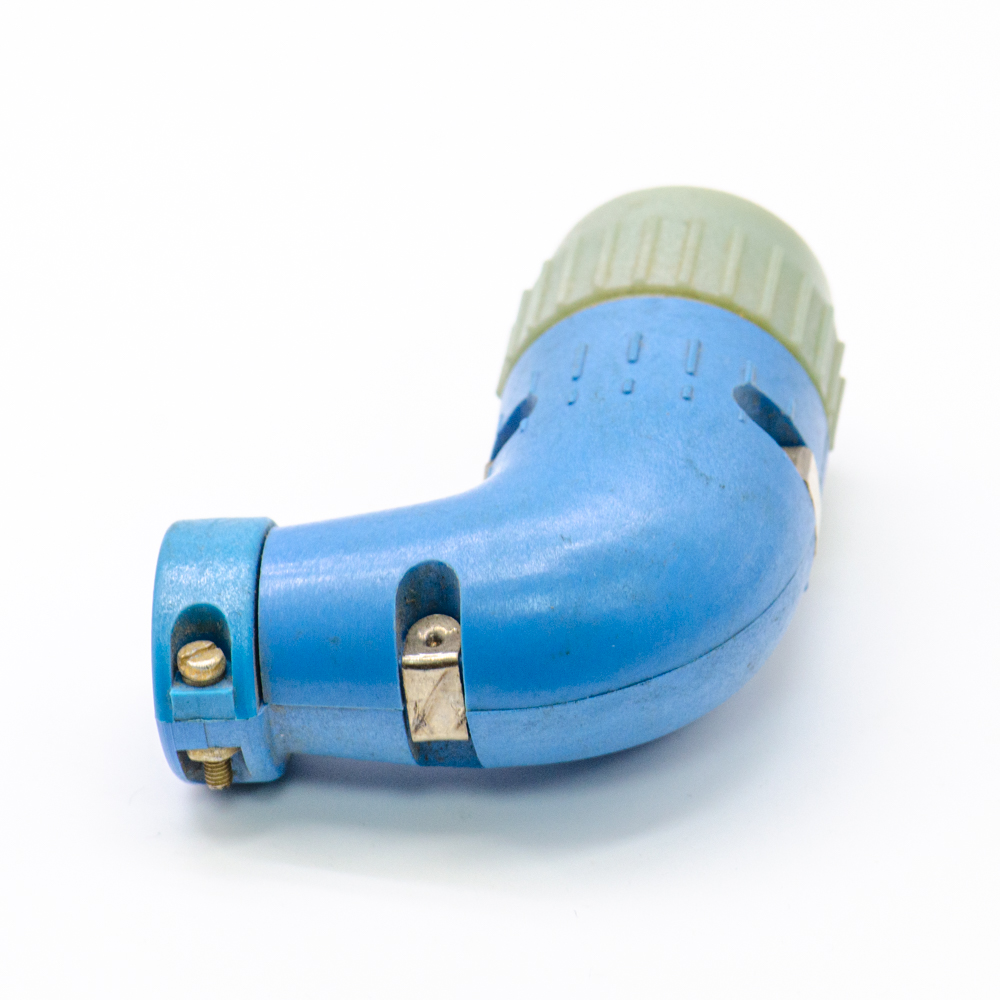

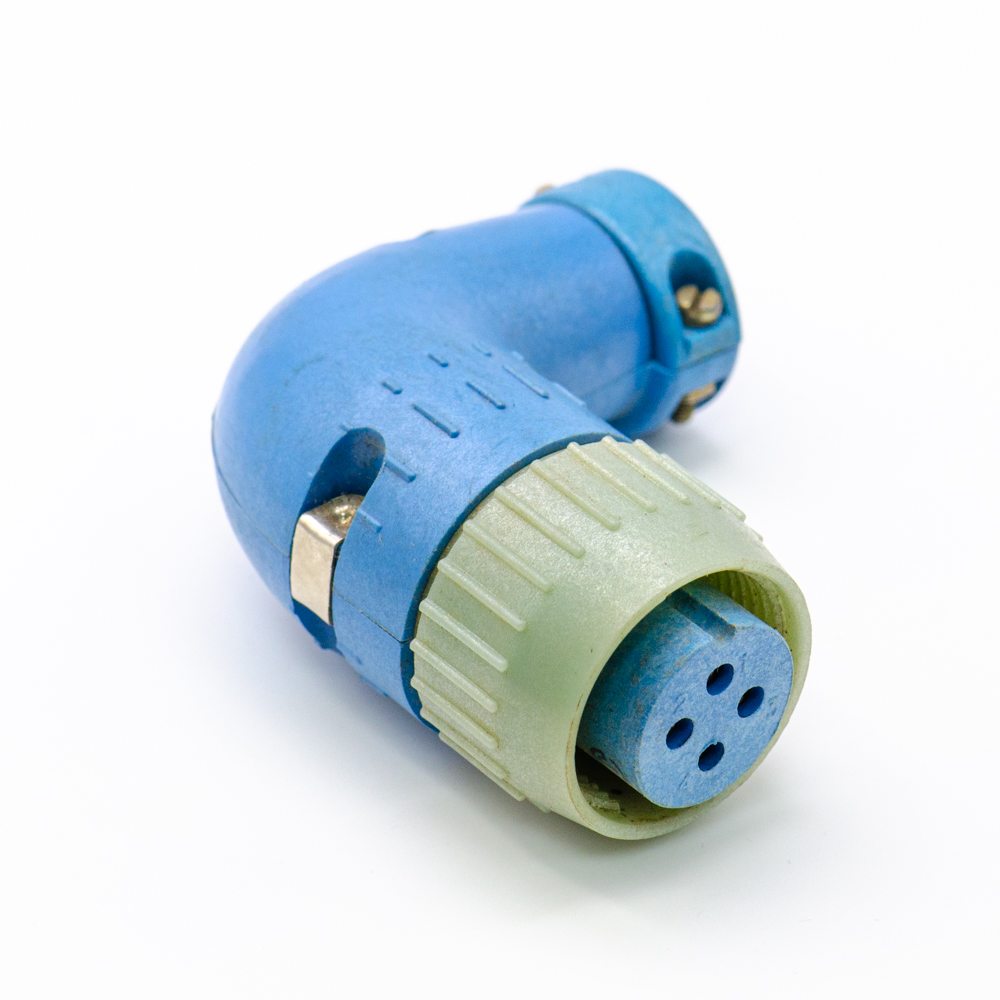

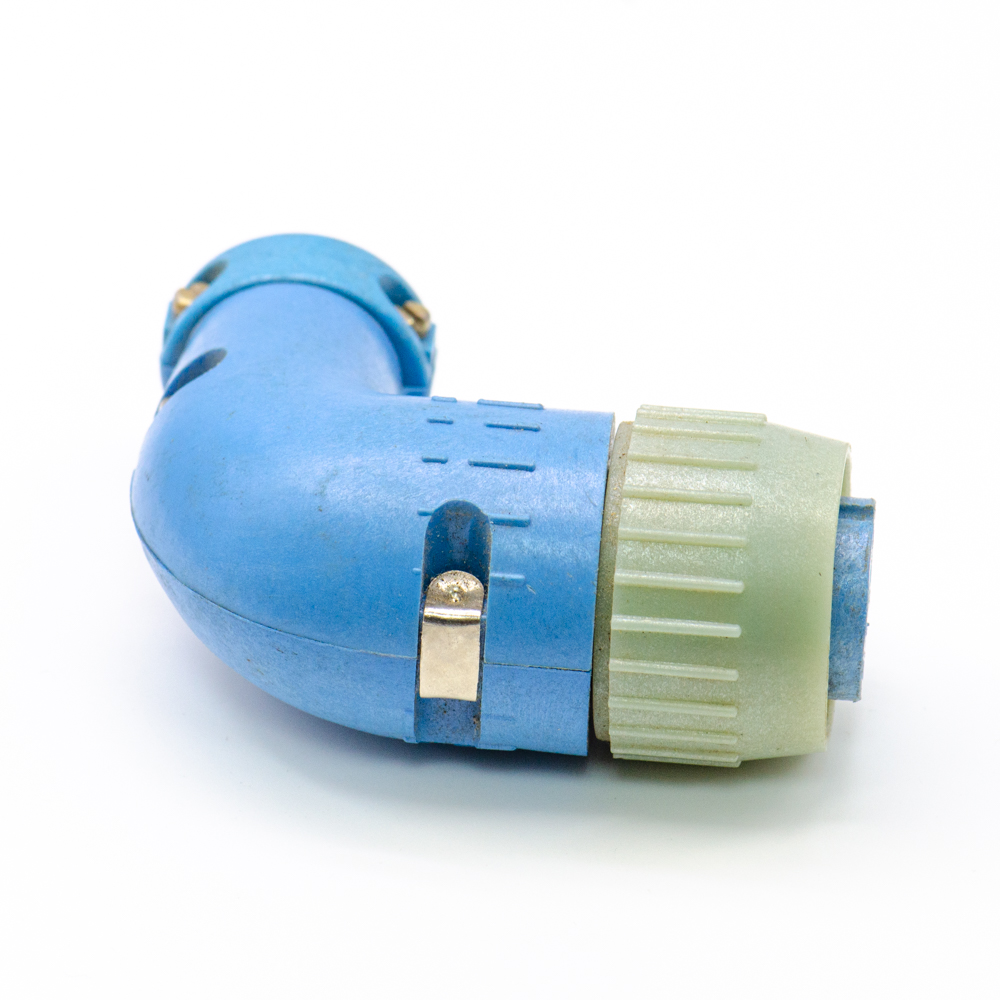

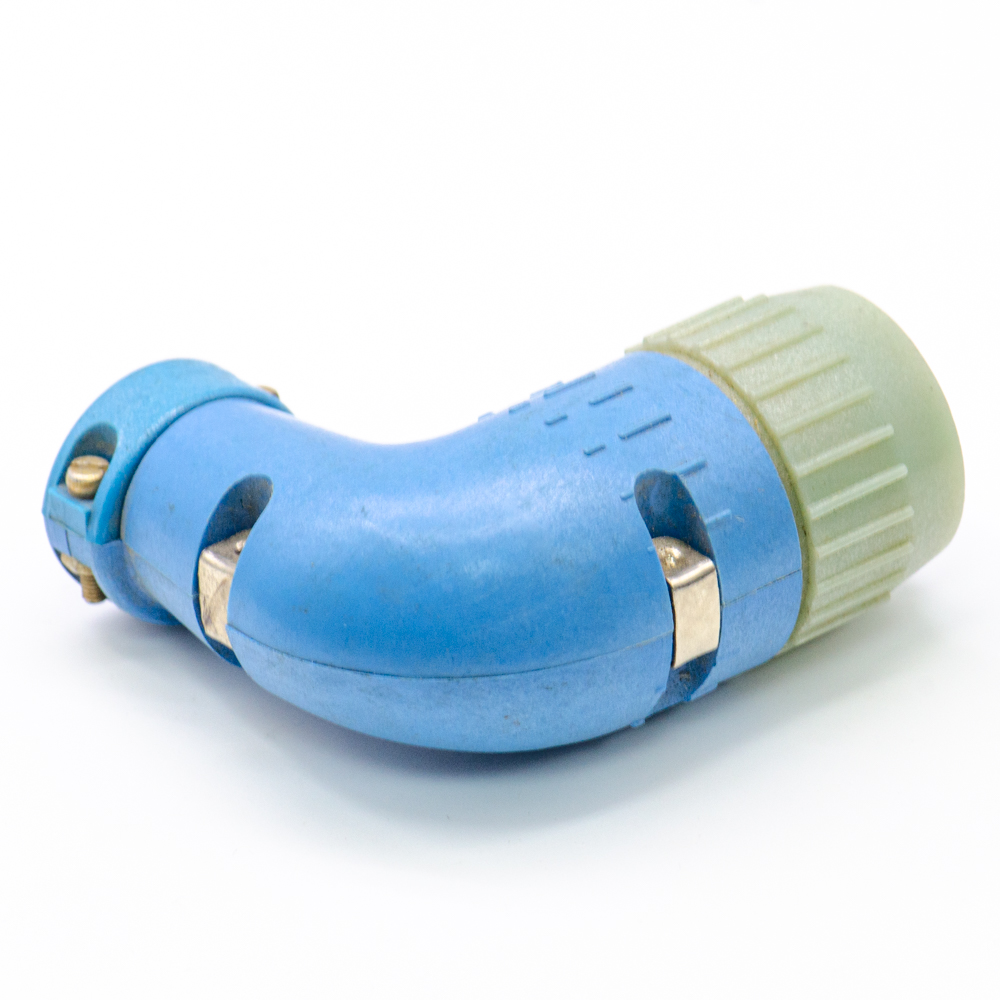

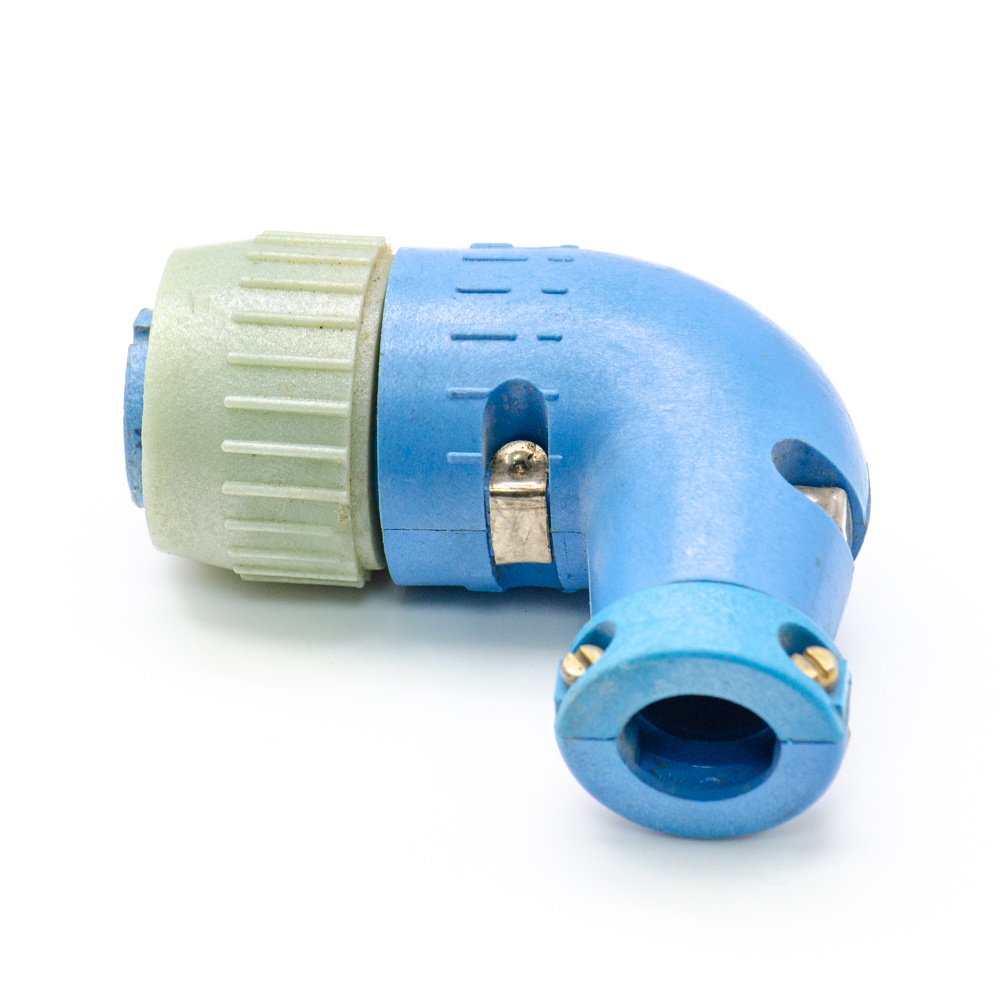

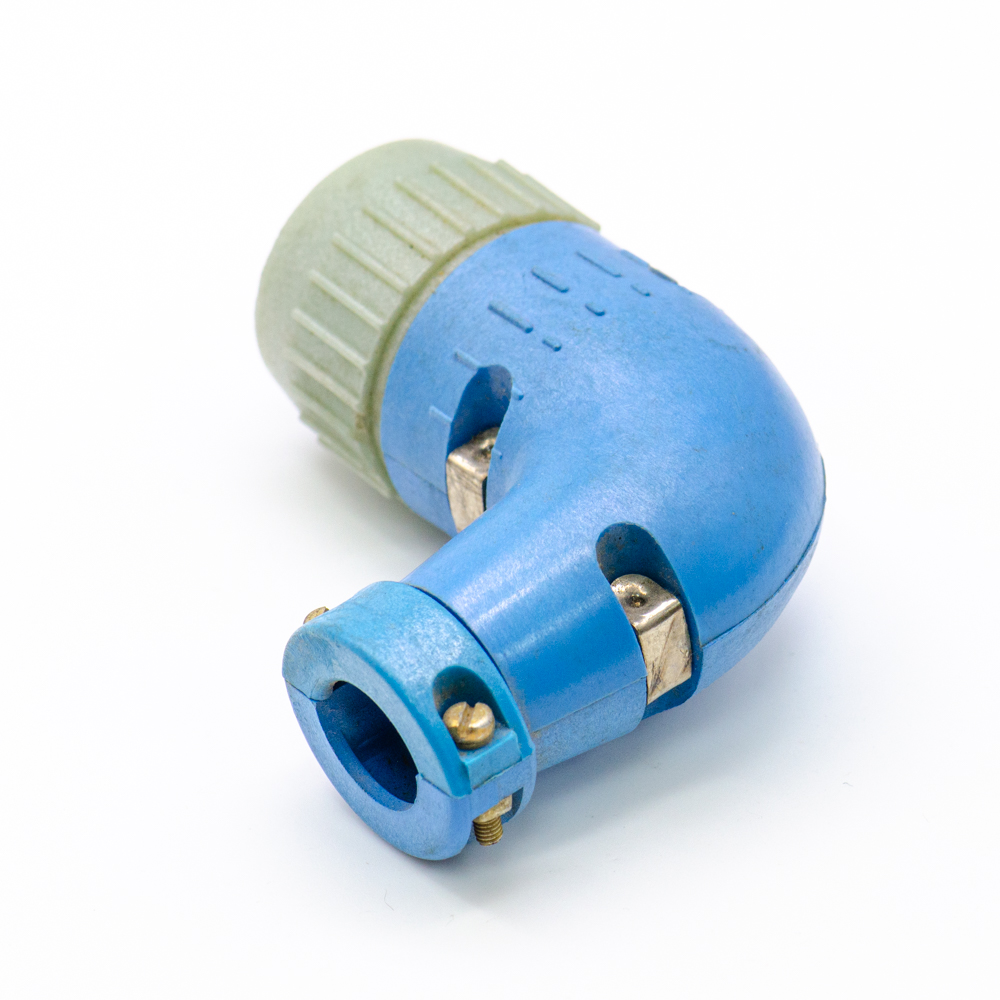

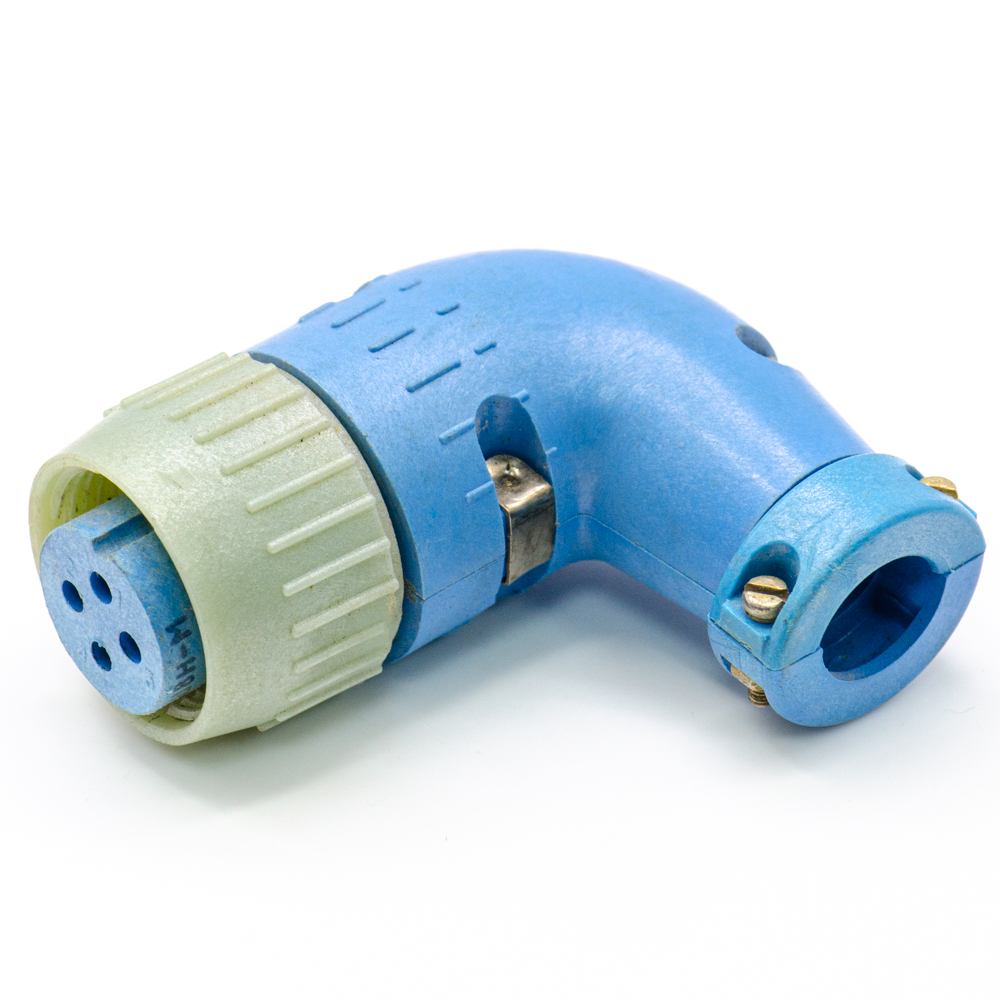

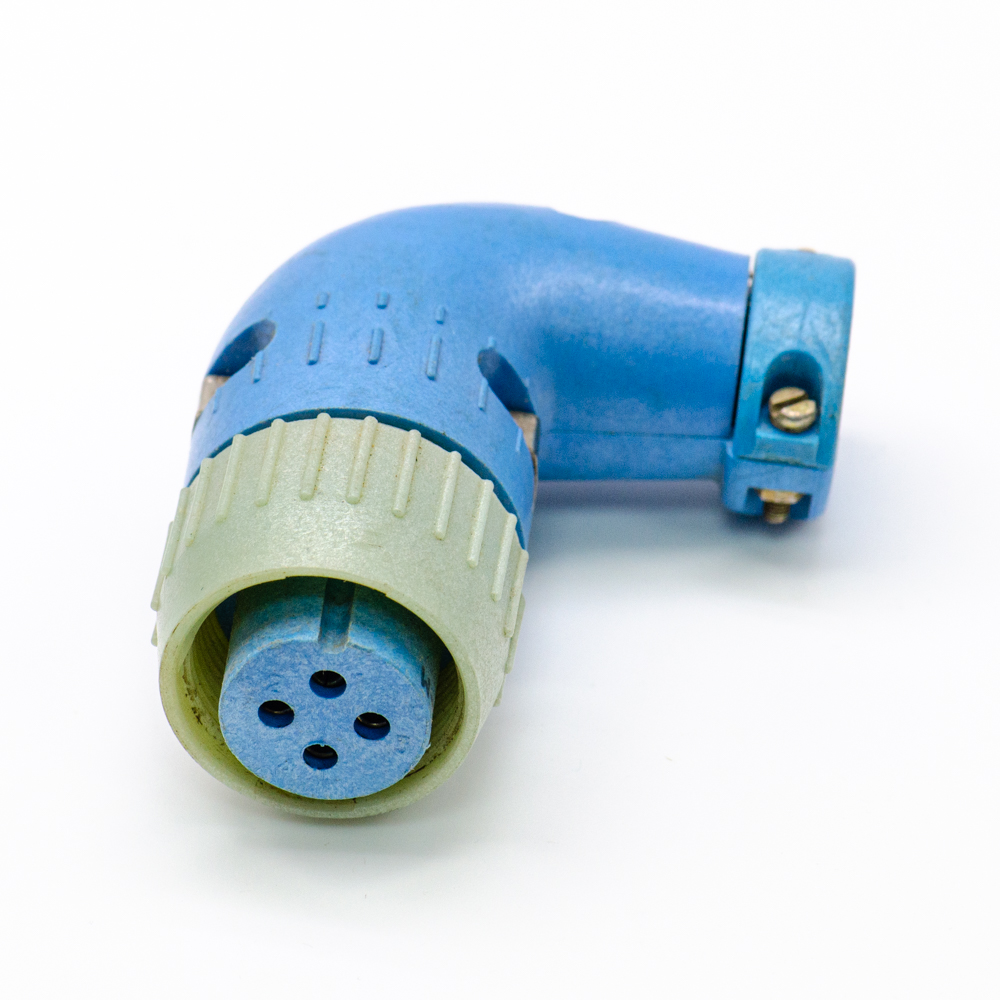

Уценка ШР20У4НШ8Н-М Розетка кабельная фото

ОАО «Каскад», г. Черкесск

Артикул (ID): KT-412

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ АГ0.360.405ТУ

Подробная документация

ID: 501628

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Уценка(демонтаж) Разъём ШР20У4НШ8Н-М предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; У - кабельная часть с угловым патрубком; 4 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - розетка (гнездо); 8 - сочетание контактов - 4 контакта диаметром 2,5 мм; Н - покрытие контактов – никель; М-материал корпуса-пластмасса. Вставка кабельная ШР20У4НШ8Н-М сочленяется с блочными колодками ШР20П(ПК,СК)4Н(Э)Ш8. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ОАО «Каскад», г. Черкесск
Страна происхождения
Вид приемки i	"1"- ОТК
Масса изделия, гр	41,2
Дата изготовленияi	1976-1991
Транслитерация	SHR20U4NSH8N
Вид упаковки	самоупаковка

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	20
Количество выводов или контактов	4
Условный номер контактного набора	8 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ni (никель)
Тип кожуха или патрубка	угловой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР20У4НШ8Н-М
Цвет изделия	серый, синий
Габаритные размеры LWH	65,9х55,2х30,5 mm
Материал корпуса	пластмасса
Материал вставки (изолятора)	карболит
Тип контактов	гнездо
Гайка патрубка	для неэкранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	1 MΩ
Номинальное напряжение	850 V
Рабочий ток	35 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/c²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Примечание	демонтаж
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
