СШРГ60П50ЭШ3 Вилка блочная, АСЛР.434410.017ТУ

Скидка на Индикация и светодиоды

-20%

СШРГ60П50ЭШ3 Вилка блочная, АСЛР.434410.017ТУ(арт. KT-3948)

ПО " Коннектор" , Харьков; " 5" - ВП, ПЗ

к сравнению отложить

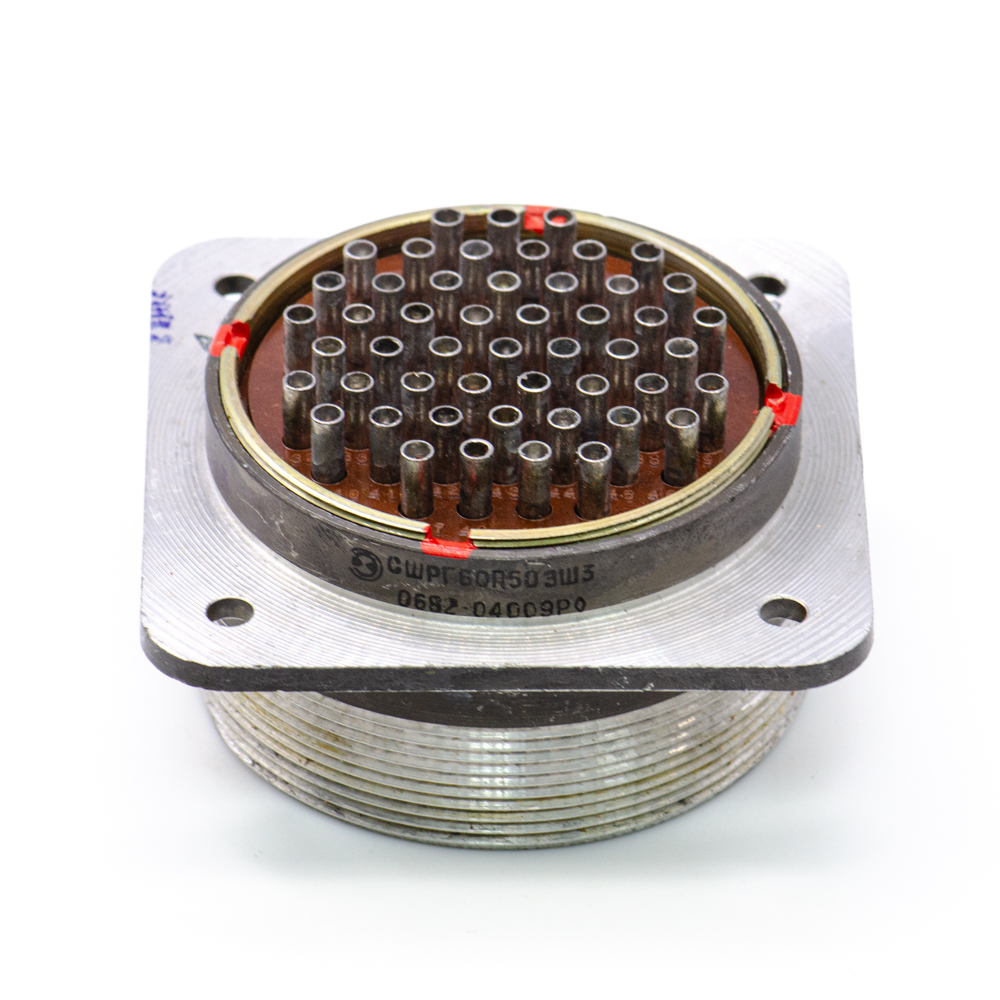

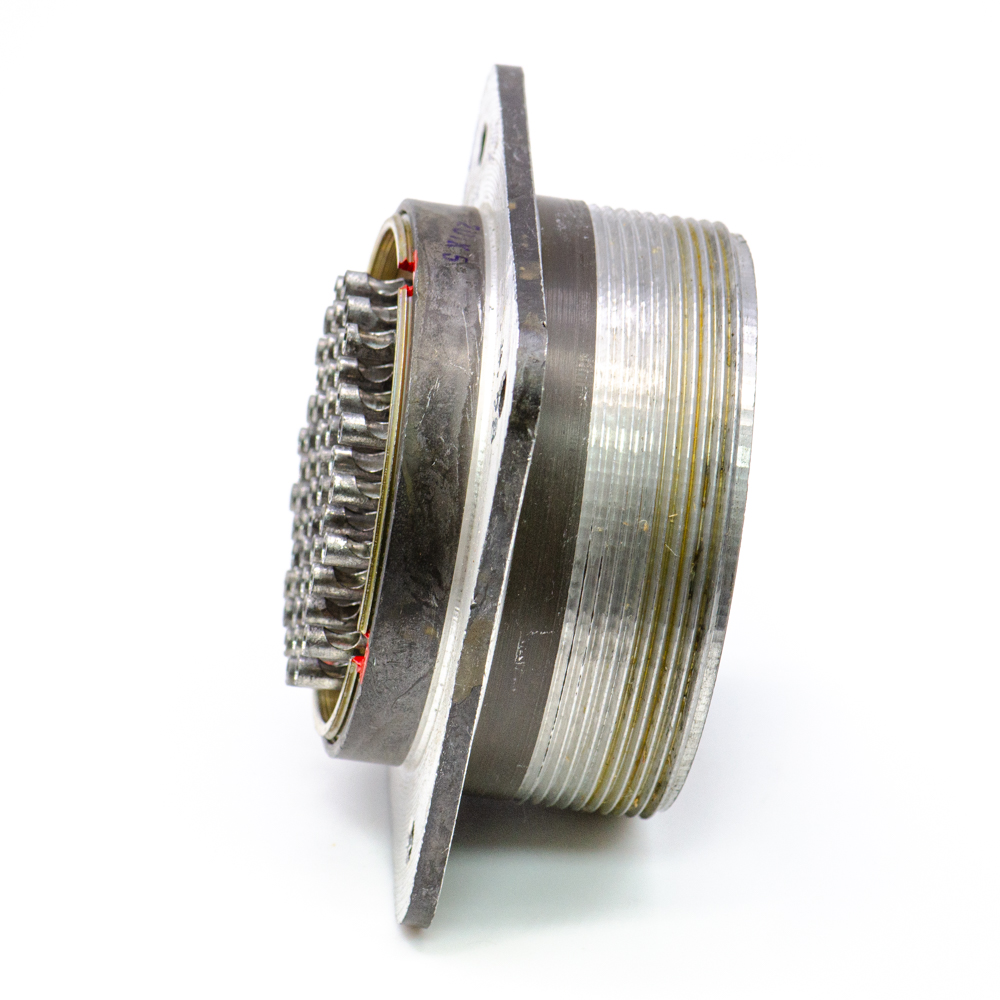

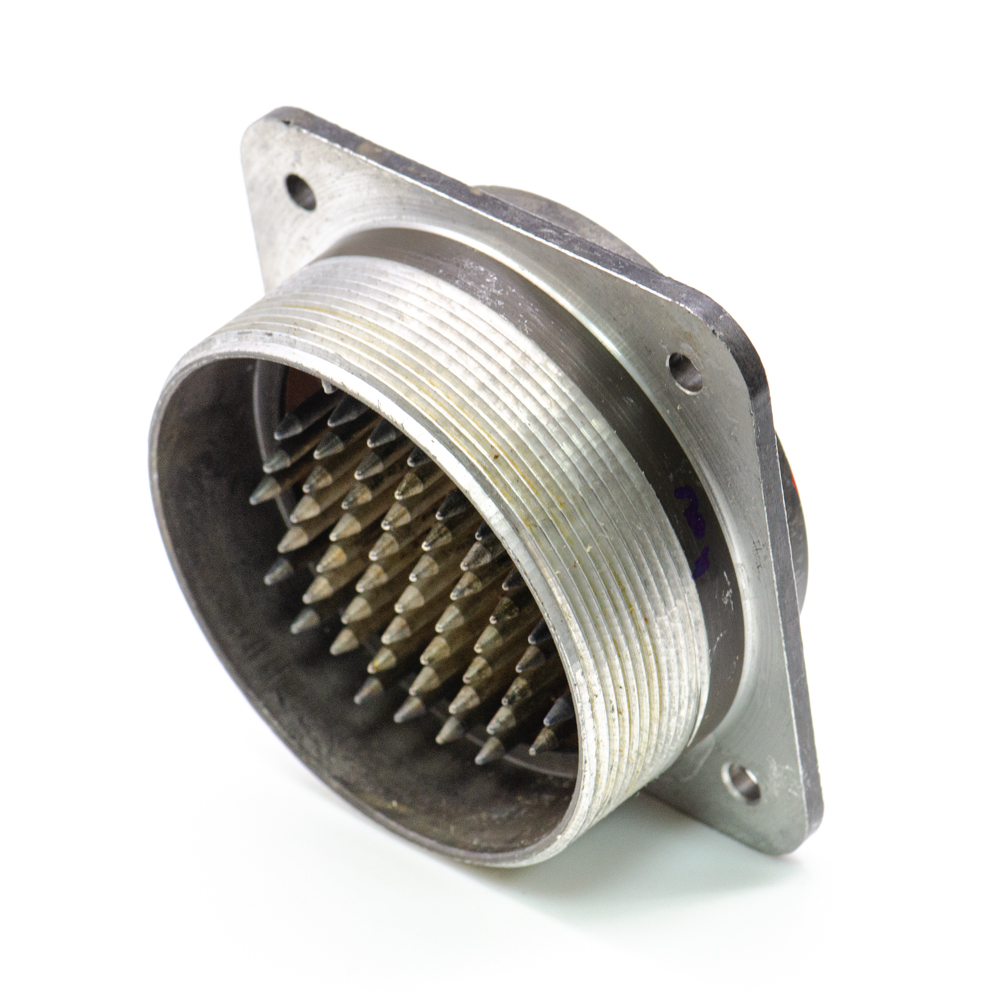

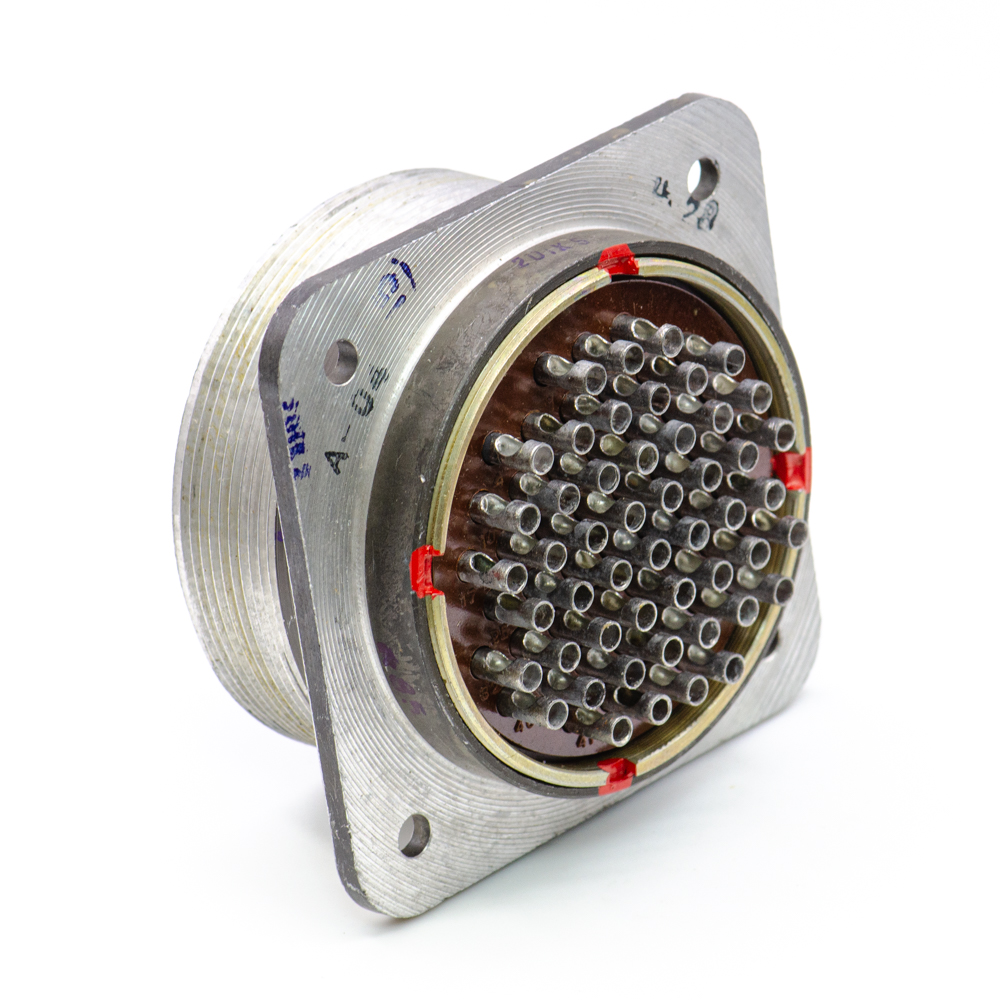

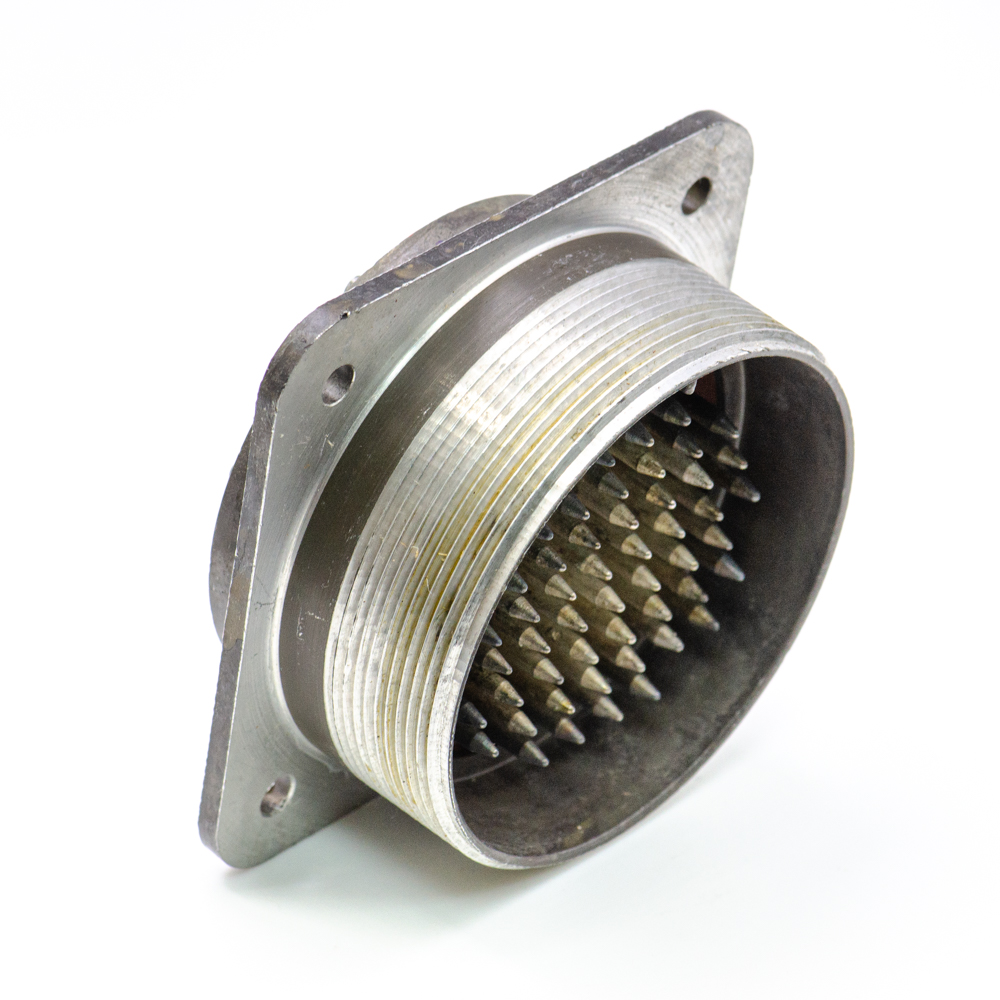

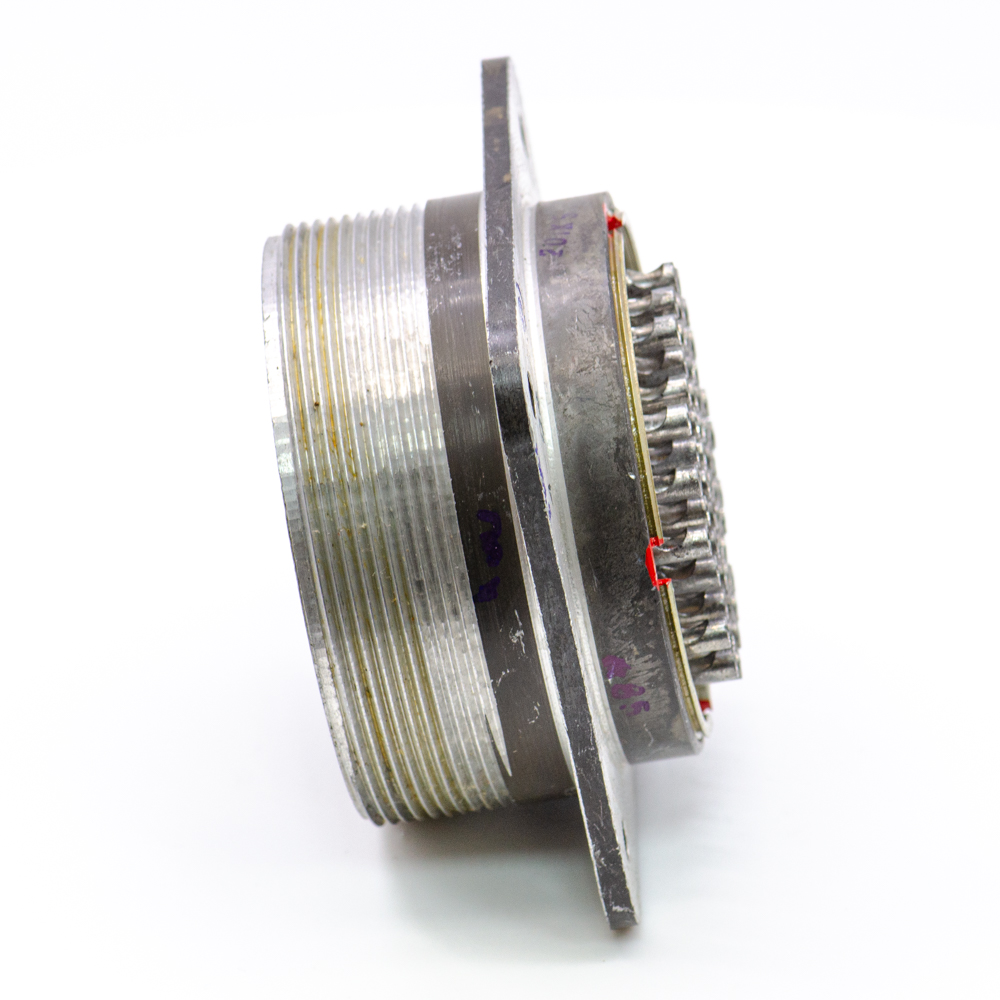

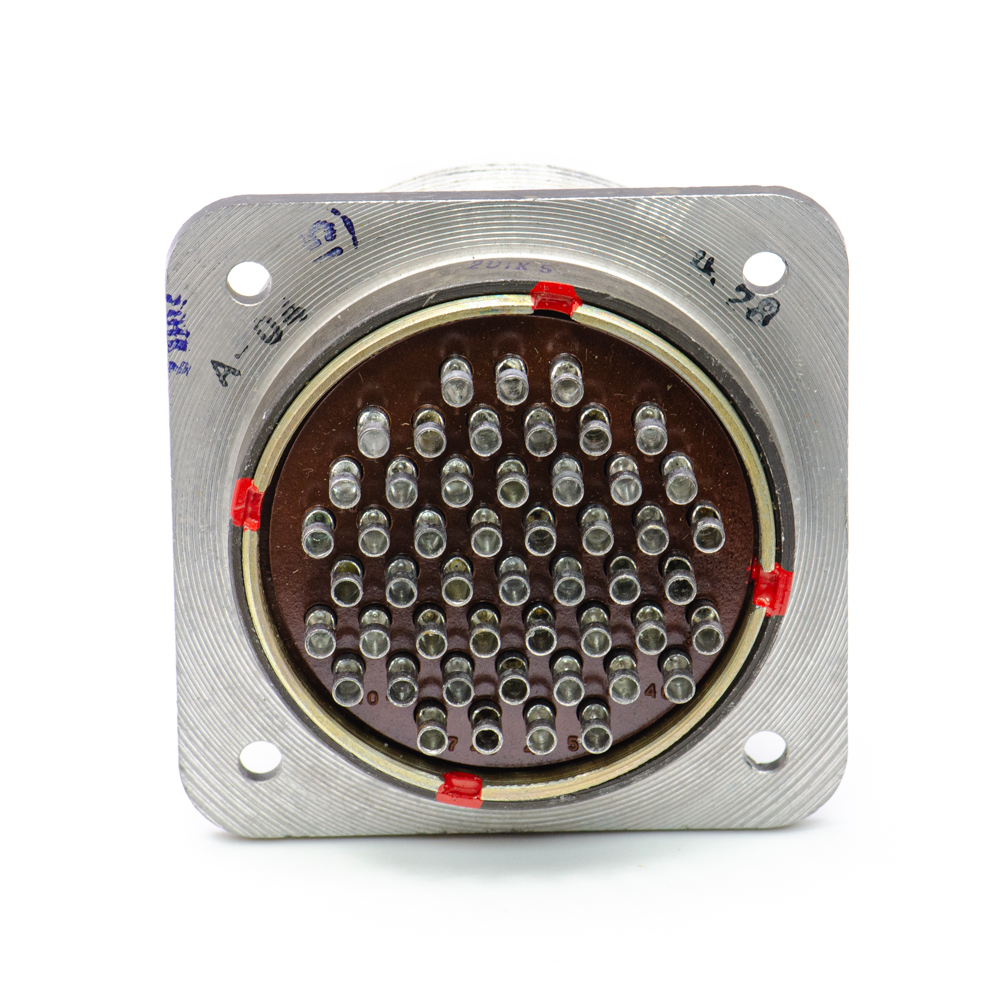

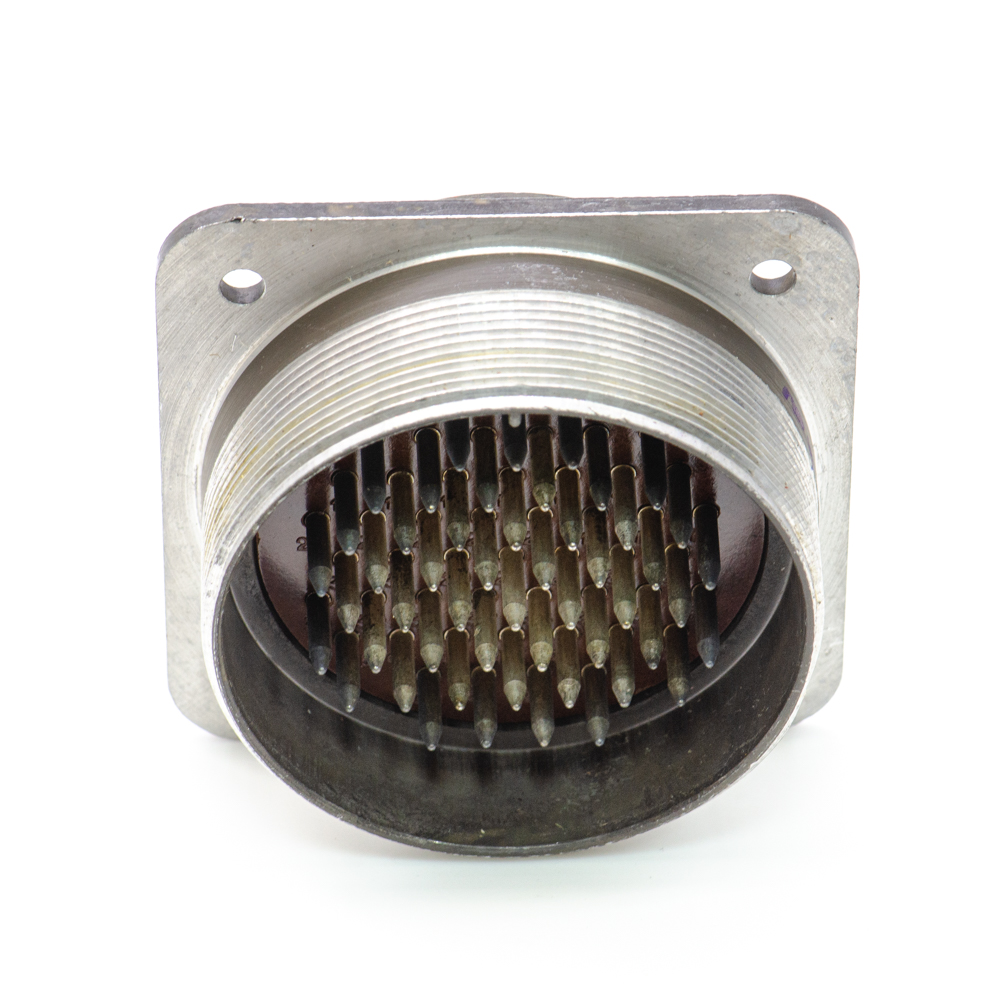

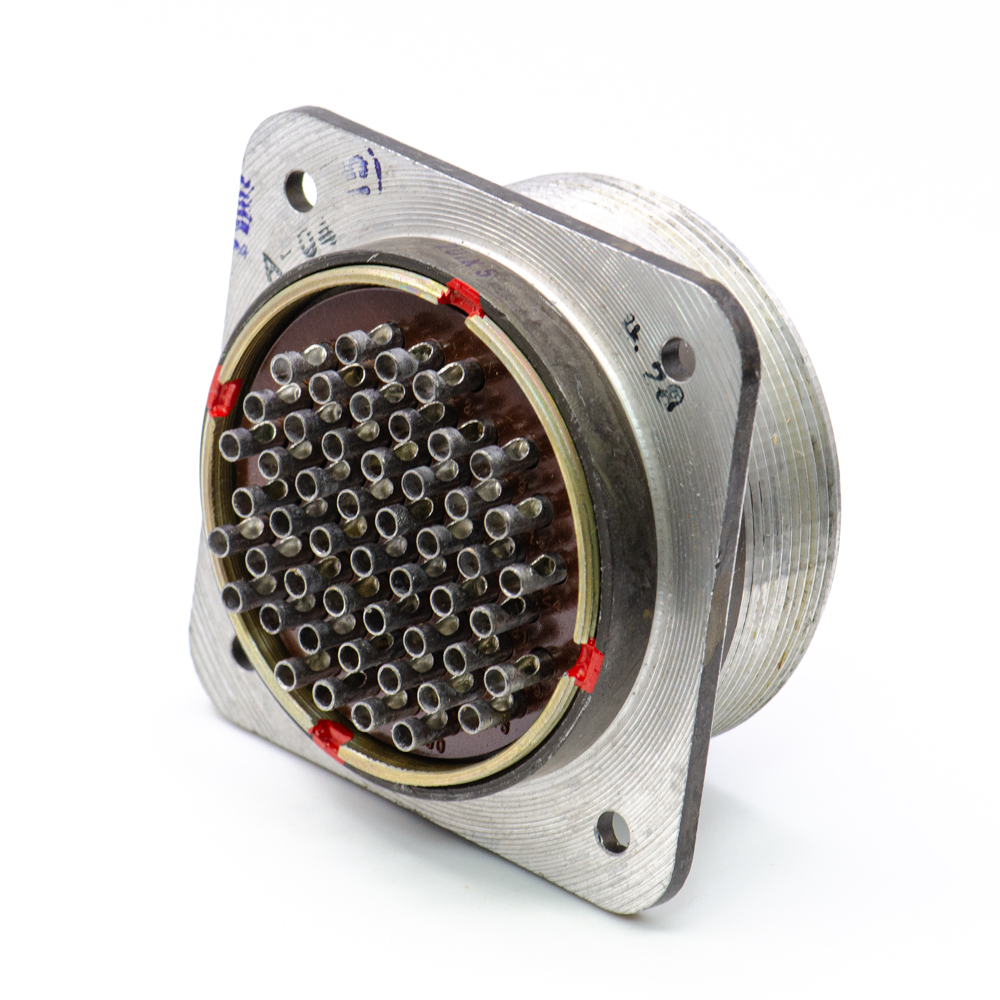

СШРГ60П50ЭШ3 Вилка блочная, АСЛР.434410.017ТУ фото

ПО "Коннектор", Харьков

Артикул (ID): KT-3948

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования АСЛР.434410.017ТУ

Подробная документация

ID: 512468

На складе 14 шт

Цена от
1 067.00 ₽
853.60 ₽
Скидка -20%
1 шт 853.60 ₽
1067 ₽

Количество

Быстрый заказ

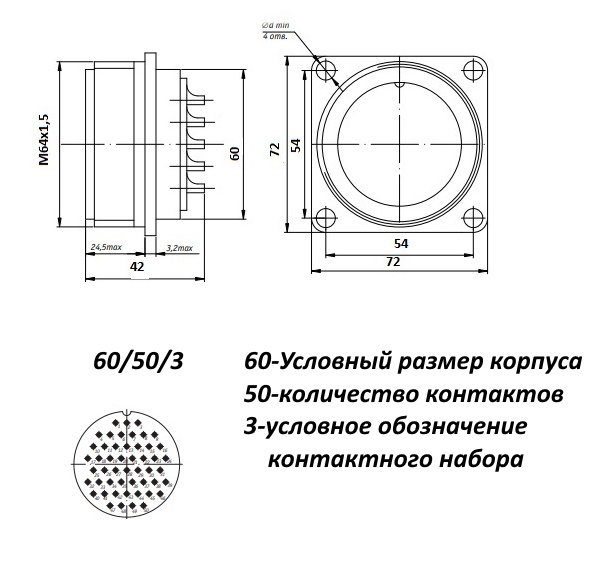

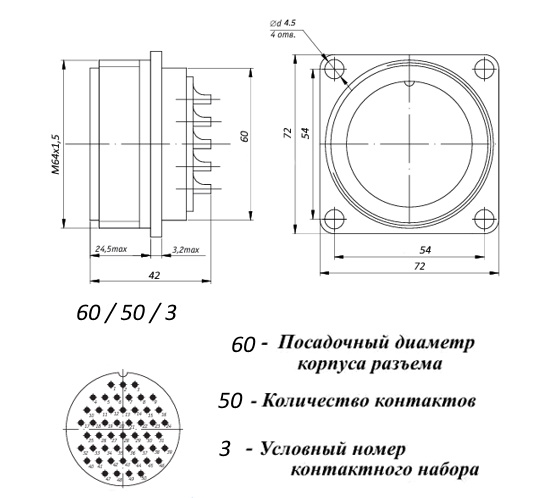

Соединитель СШРГ60П50ЭШ3 вилка цилиндрический низкочастотный герметичный для объемного монтажа с резьбовой фиксацией сочлененного положения. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры специального и общего назначения. Расшифровка условного обозначения СШРГ60П50ЭШ3: СШРГ - тип соединителя; 60 - условный размер корпуса; П - без патрубка; 50 - количество контактов; Э - вид гайки патрубка: в приборном соединителе без патрубка гайка для крепления кабеля отсутствует; Ш - вилка; 3 - обозначение сочетания контактов (условное число). Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	СШРГ60П50ЭШ3 Вилка блочная, АСЛР.434410.017ТУ
Торговая марка	ПО "Коннектор", Харьков
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	196
Дата изготовленияi	1976-1991
Транслитерация	SSHRG60P50ESH3 Block fork, ASLR.434410.017TU
Состояние упаковки	самоупаковка
Нормы и требования	АСЛР.434410.017ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная без кожуха
Условный размер корпуса	60
Тип контактов	штырь
Герметичность	нет
Метод сочленения	резьбовой
Габаритные размеры LWH	72х72х42 mm
Материал корпуса	металл
Транслитерация	SSHRG60P50ESH3 Block fork, ASLR.434410.017TU
Фактическая маркировка	СШРГ60П50ЭШ3
Наличие паспорта - этикетки	нет

Технические характеристики

Сопротивление контактов не более	1,3 mΩ
- диапазон частот	5-5000 Hz
- амплитуда ускорения	300 m/c²

Условия эксплуатации

Интервал рабочих температур	от -60 до +70°C
Климатическое исполнениеi	УХЛ
Атмосферное давление	1,3·10-4 (10-6) Ра
Макс. срок хранения	25 лет
Ресурс	500 сочленений-расчленений
Минимальная наработка при температуре max +80°С	1000 час
