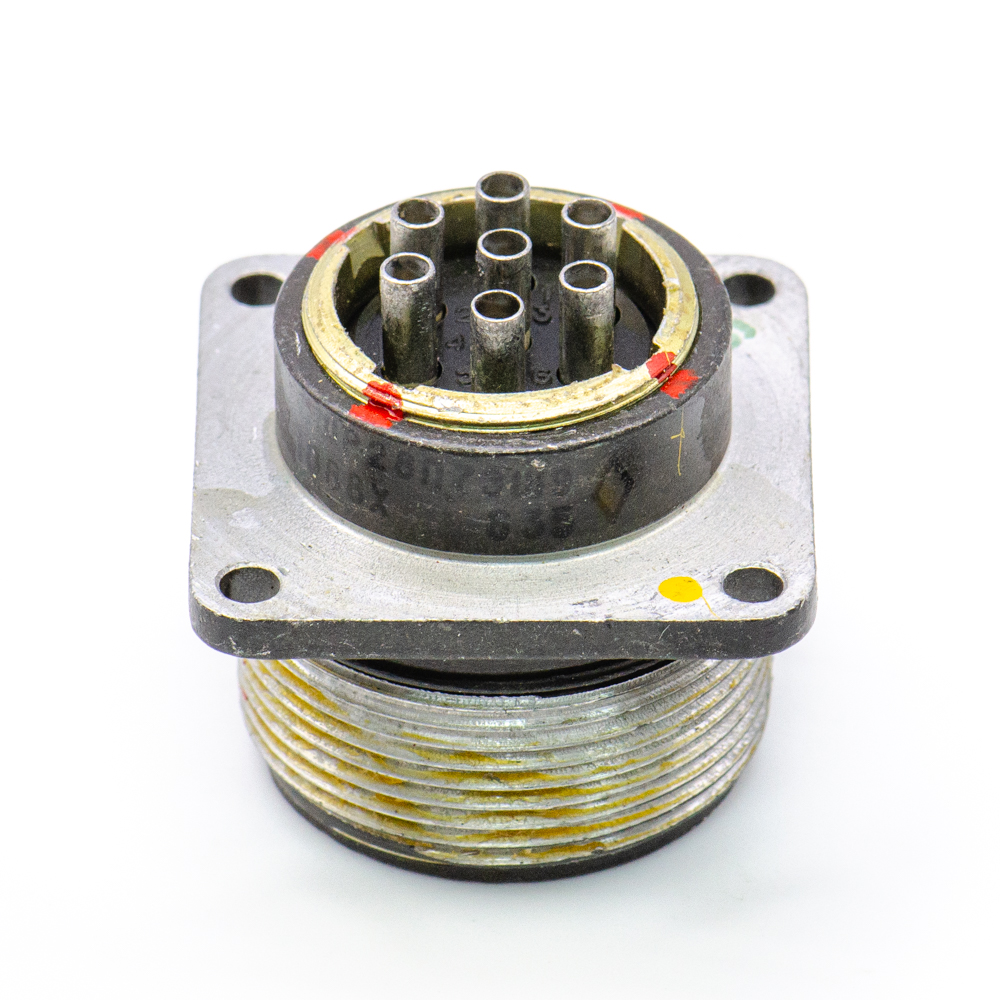

СШР28П7ЭШ9 Вилка блочная "5" (арт. KP-5572)

СССР
Артикул (ID): KP-5572
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1974-1988
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ АСЛР.434410.019ТУ
Подробная документация
ID: 482230
На складе 13 шт
  • Цена от
    Включая НДС
     960 ₽
  • 1 шт. 960 ₽
Количество
Быстрый заказ

Соединители предназначены для работы в электрических цепях
постоянного и переменного (частотой до 3 МГц) токов при
напряжении до 850 В (амплитудное значение).
Расшифровка условного обозначения:
СШР28П7ЭШ9
СШР - тип соединителя;
28 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
7 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
9 - обозначение сочетания контактов (условное число).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 48
Дата изготовленияi 1976-1991
Транслитерация SSHR28P7ESH9
Вид упаковки полиэт. пакет (1 шт)
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.107ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Серия низкочастотных соединителей СШР
Условный размер корпуса 28
Количество выводов или контактов 7
Условный номер контактного набора 9 - 7 контактов Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка СШР28П7ЭШ9
Цвет изделия серый

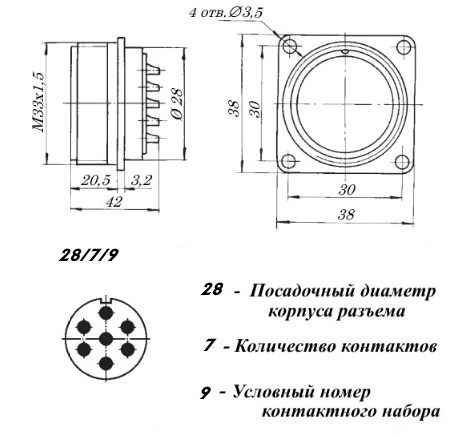

Габаритные размеры L*W*H 38х37 мм
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 10 mΩ
Номинальное напряжение 850 V
Рабочий ток 25 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Атмосферное давление 1,3·10-4 Па (10-6 мм рт. ст.)
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
СШР28П7ЭШ9 Вилка блочная "5"   (datasheet)
