Скидка на Индикация и светодиоды
-20%

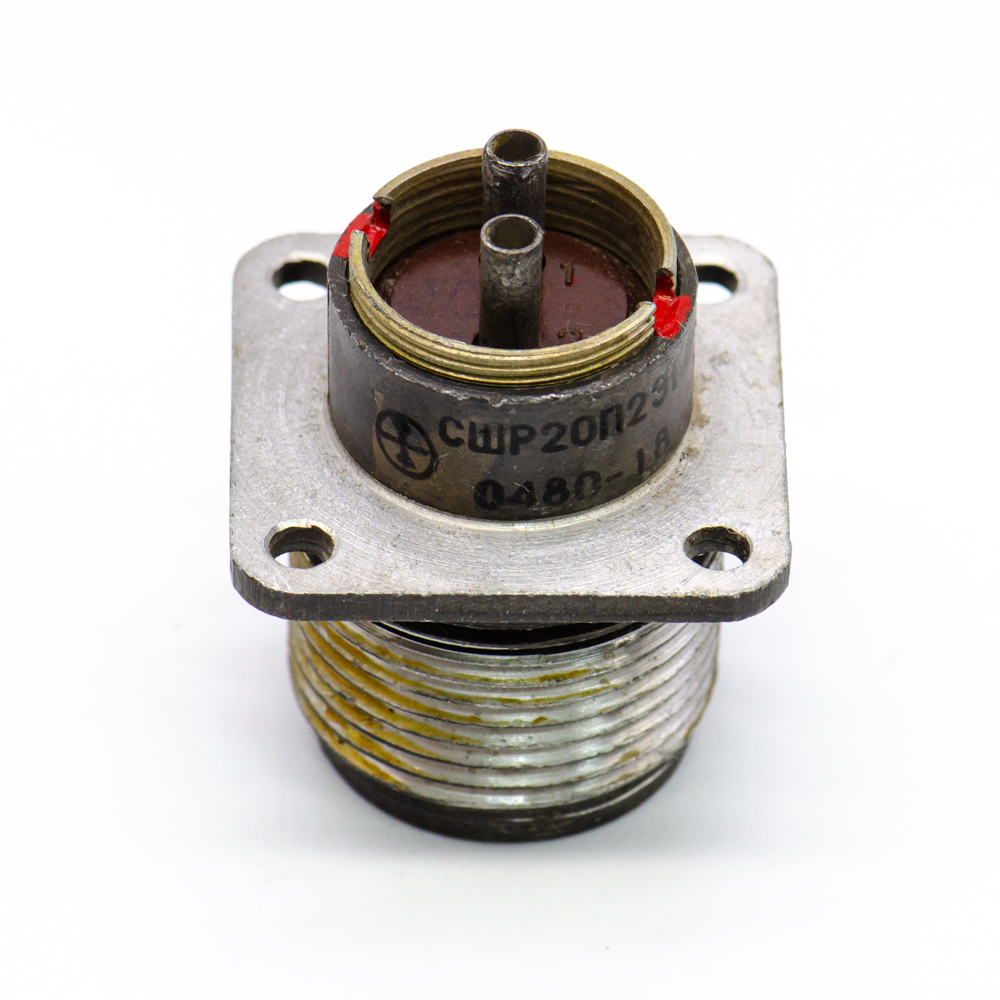

СШР20П2ЭГ6 Розетка блочная. (арт. KT-2045)

СССР
Артикул (ID): KT-2045
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ТУ 6313-022-61929916-2015
Подробная документация
ID: 506602
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Разъём СШР20П2ЭГ6 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: СШР - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 2 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г - розетка (гнездо); 6 - сочетание контактов - 2 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка блочная ШР20П2ЭГ6 сочленяется с кабельными вставками ШР16П(У)2Э(Н)Г6. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Каскад», г. Черкесск
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 27
Дата изготовленияi 1976-1991
Транслитерация SSHR20P2EG6 is a block socket.
Состояние упаковки самоупаковка
Нормы и требования ТУ 6313-022-61929916-2015

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей СШР
Условный размер корпуса 20
Количество выводов или контактов 2
Условный номер контактного набора 6 - 2 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка СШР20П2ЭГ6
Цвет изделия темно-серый

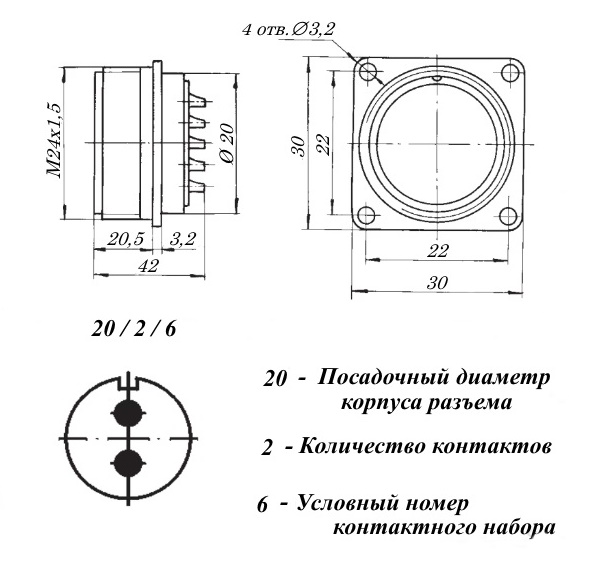

Габаритные размеры L*W*H 30х30х42 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 25 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление 1,3х10⁻⁴ (10⁻⁶) Ра
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
СШР20П2ЭГ6 Розетка блочная.   (datasheet)
