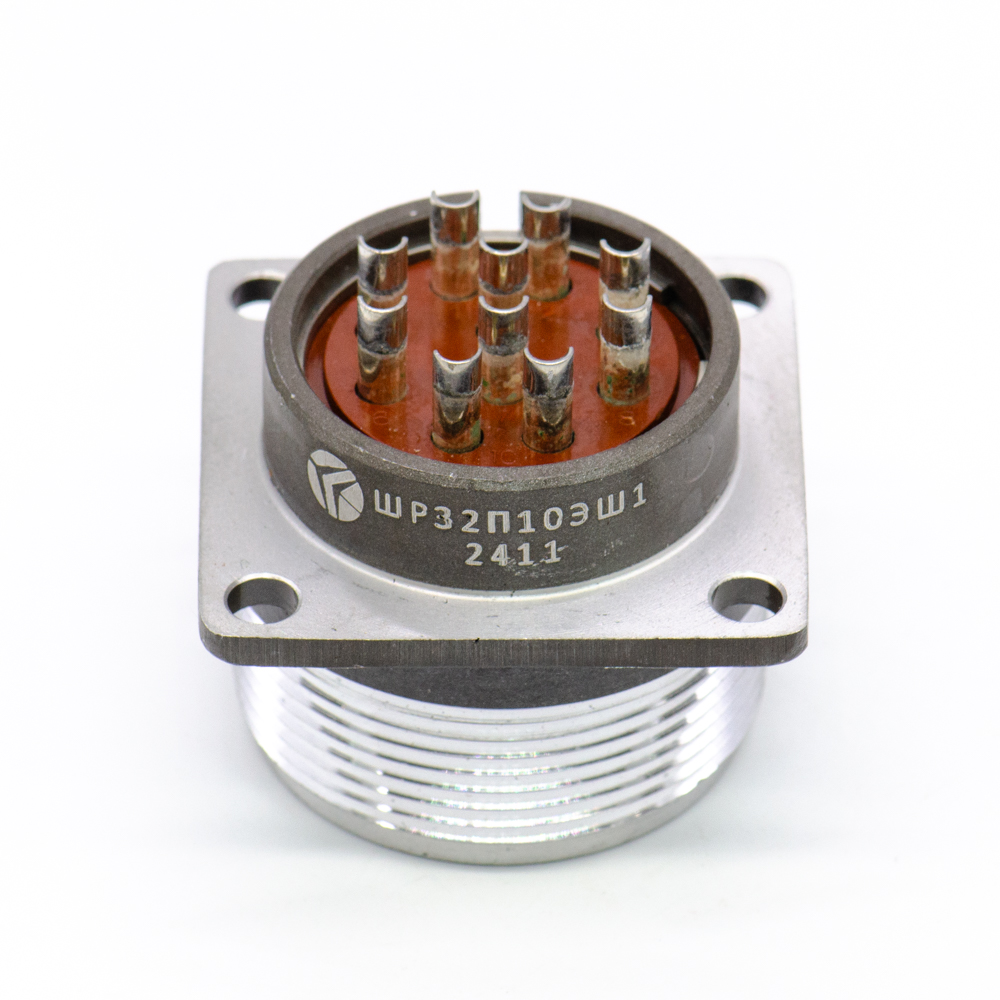

ШР32П10ЭШ1 Вилка блочная, 2024г (арт. KT-2185)

РОССИЯ
Артикул (ID): KT-2185
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 2024
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования ТУ 6313-022-61929916-2015
Подробная документация
ID: 507032
На складе 20 шт
  • Цена от
    Включая НДС
     1731 ₽
  • 1 шт. 1731 ₽
Количество
Быстрый заказ

Разъём ШР32П10ЭШ1 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 32 - условный размер корпуса; П - блочная часть без патрубка; 10 - количество контактов; Э - гайка патрубка для неэкранированного кабеля (гайка для крепления кабеля отсутствует, обозначение "Э" - условно); Ш - вилка (штырь); 1 - сочетание контактов - 6 контактов  диаметром 1,5 мм и 4 контакта диаметром 2,5 мм; Н - покрытие контактов - никель. Вставка блочная  ШР32П10ЭШ1Н  сочленяется с кабельными колодками ШР32П(У)10Э(Н)Ш1(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Каскад
Страна происхождения РОССИЯ
Вид приемки i "1"- ОТК
Масса изделия, гр 50,01
Дата изготовленияi 2024
Транслитерация SR32P10ESH1 Block Plug
Состояние упаковки самоупаковка
Нормы и требования ТУ 6313-022-61929916-2015

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ШР
Условный размер корпуса 32
Количество выводов или контактов 10
Условный номер контактного набора 1 - 6 контактов Ø 1,5 mm; 4 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР32П10ЭШ1
Цвет изделия темно-серый

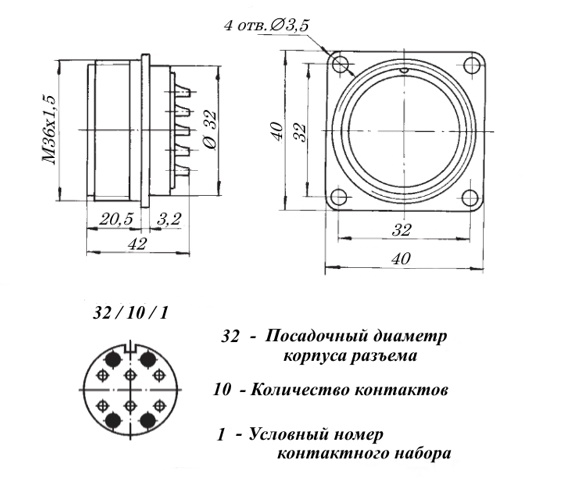

Габаритные размеры L*W*H 37,6х40х40 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Номинальное напряжение 850 V
Рабочий ток 20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2 000 m/c²
Сопротивление изоляции 5 000 MΩ
Ускорение при механическом ударе одиноч. действия 5 000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
ШР32П10ЭШ1 Вилка блочная, 2024г   (datasheet)
ШР32П10ЭШ1 Вилка блочная, 2024г
