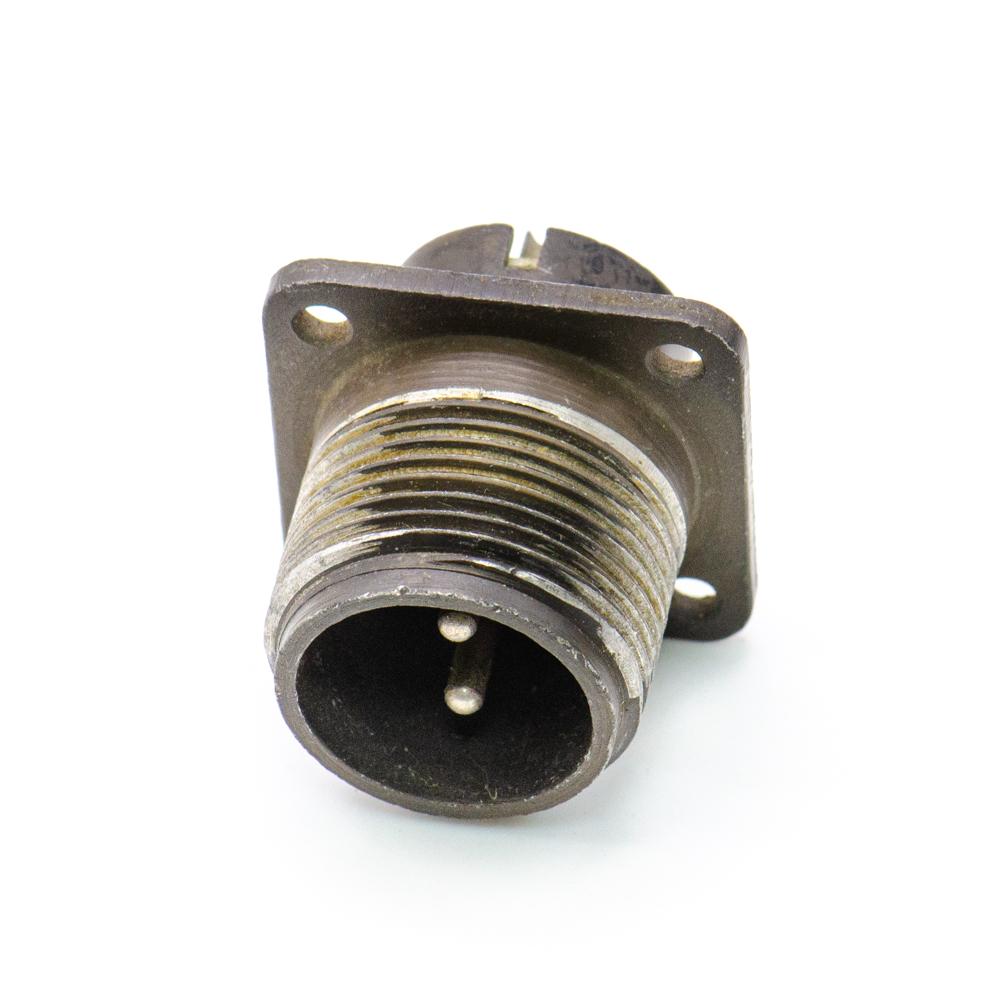

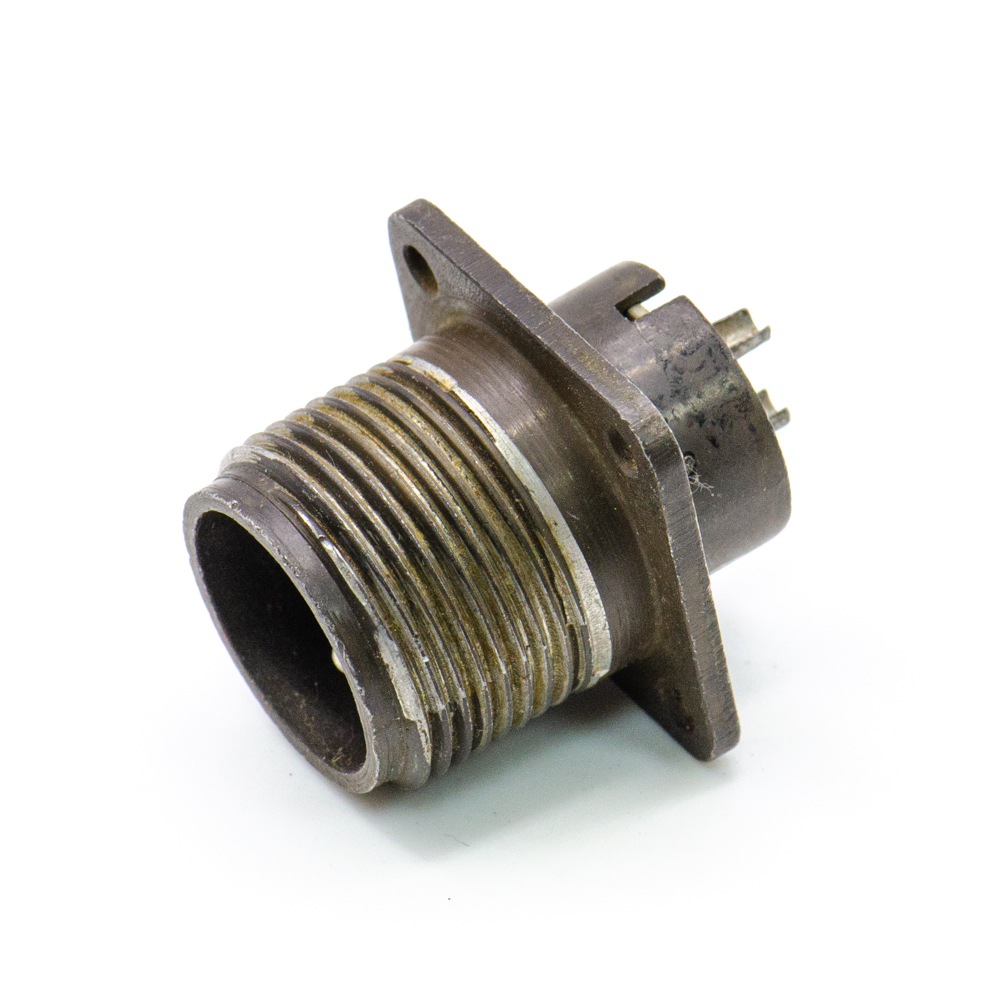

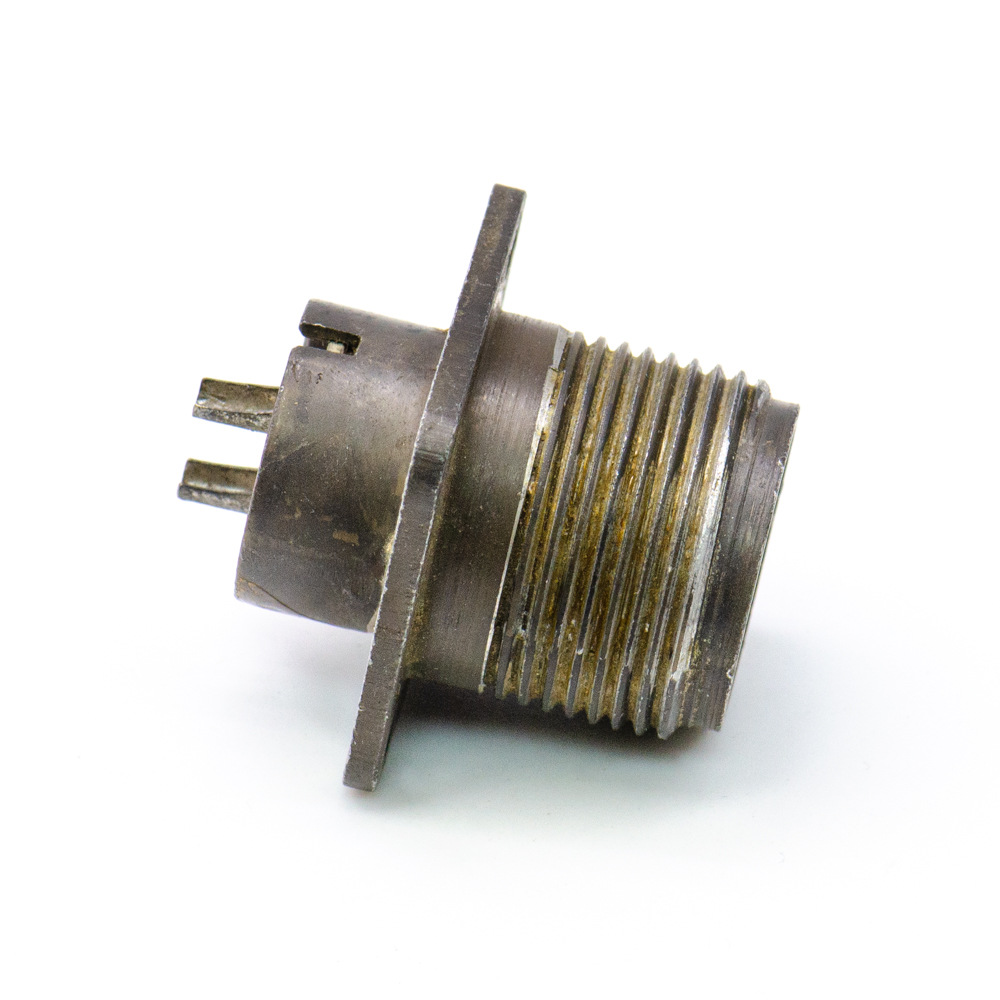

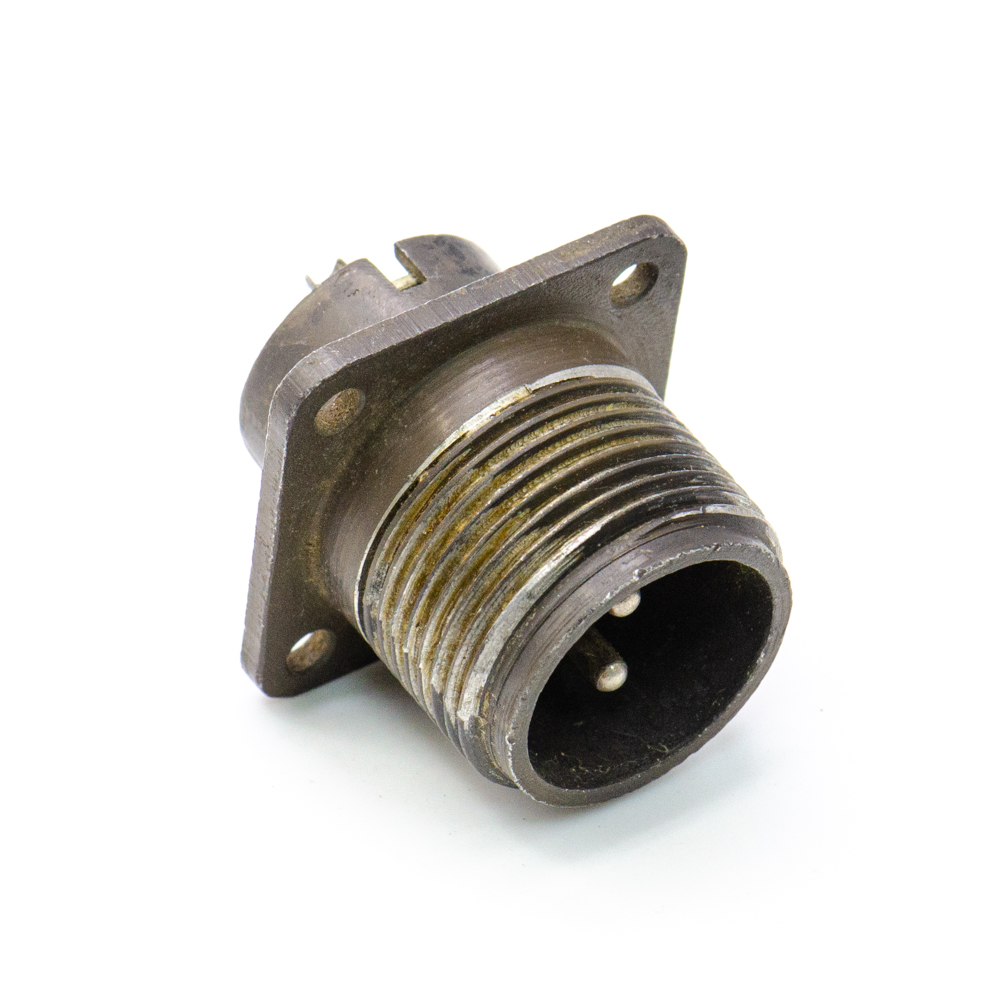

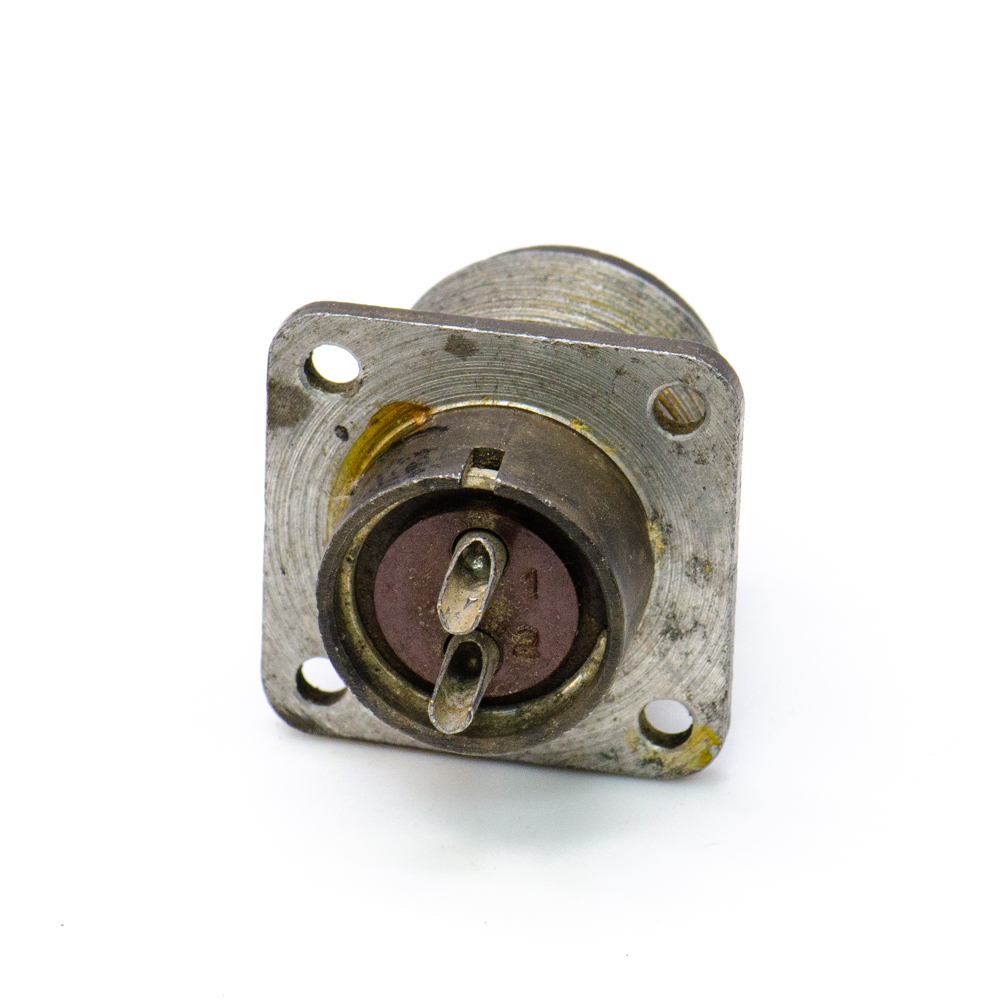

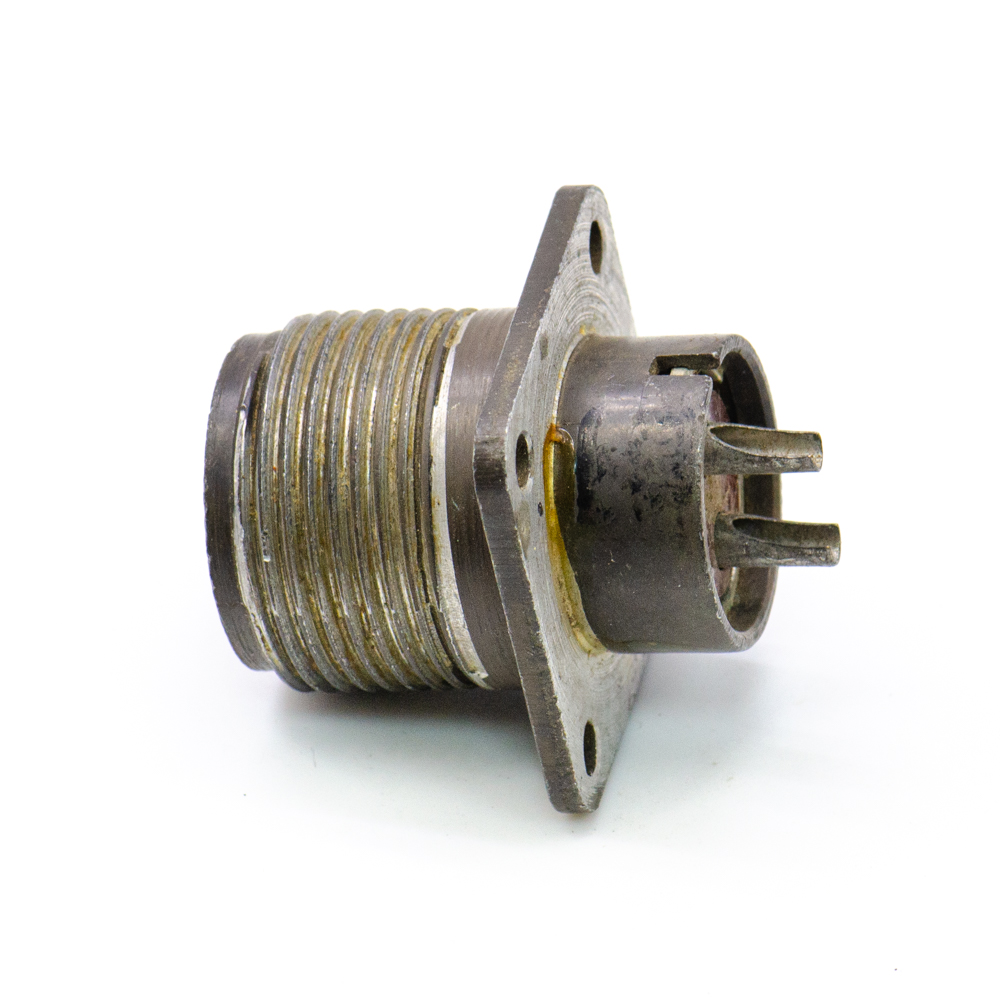

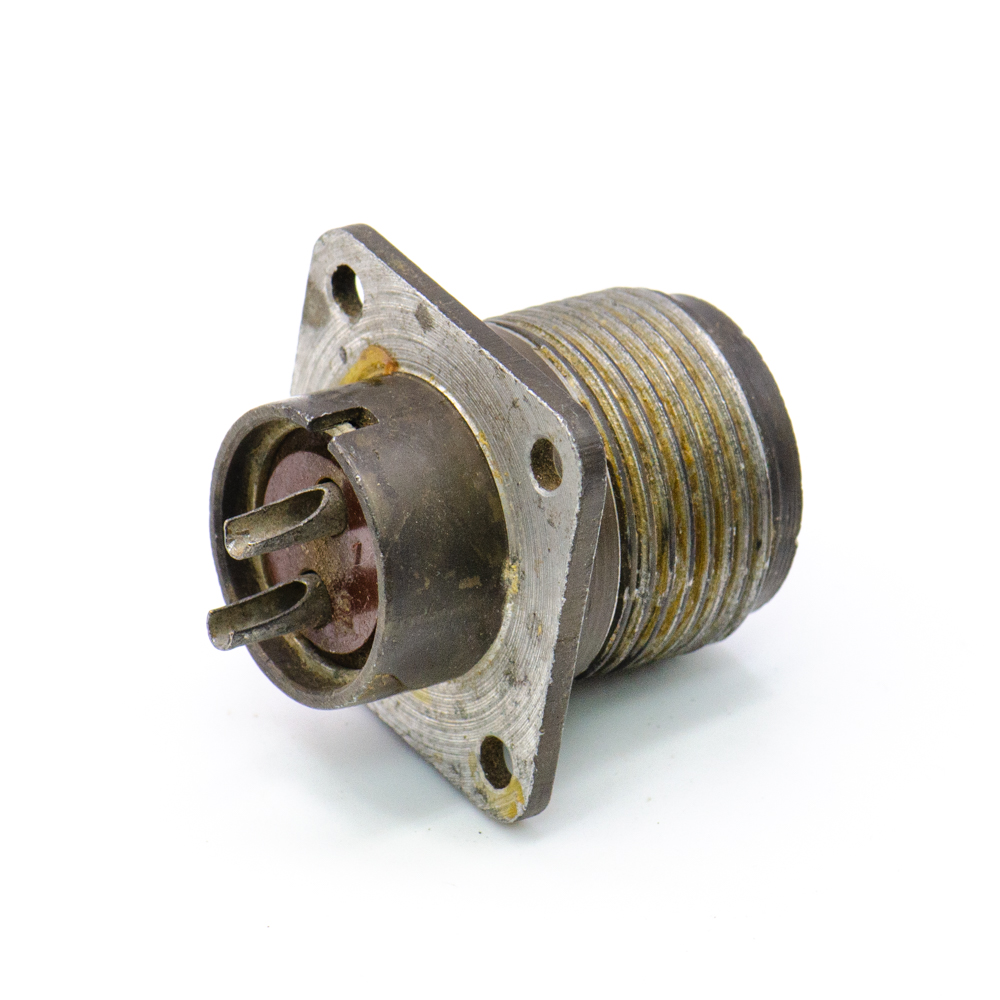

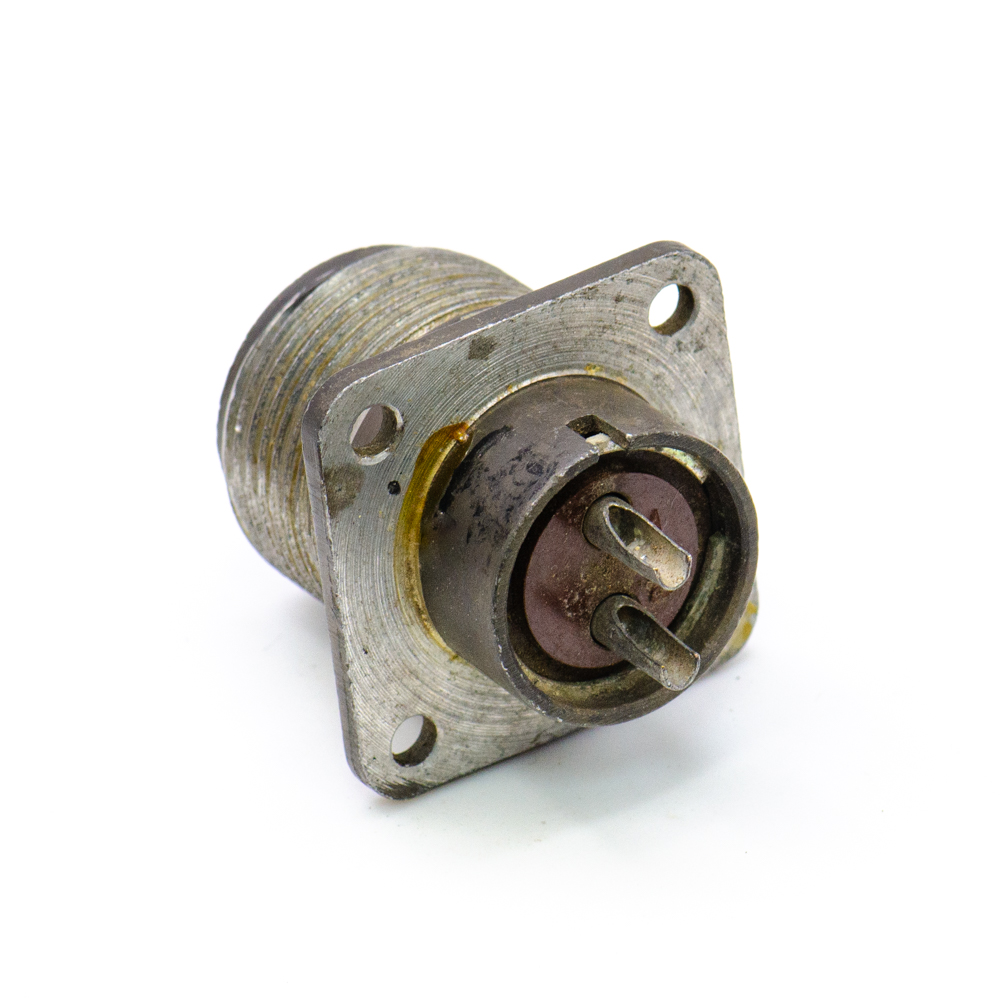

ШР20П2ЭШ6 Вилка блочная, 2011 (арт. KT-2117)

к сравнению отложить

No name Russia

Артикул (ID): KT-2117

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 2010-2019
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования НКЦС.434410.504ТУ

Подробная документация

ID: 506780

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём ШР20П2ЭШ6 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 2 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш - вилка (штырь); 6 - сочетание контактов - 2 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вставка блочная ШР20П2ЭШ6 сочленяется с кабельными колодками ШР20П(У)2Э(Н)Ш6. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	No name Russia
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	21
Дата изготовленияi	2010-2019
Транслитерация	SR20P2ESH6 Block fork, 2011
Состояние упаковки	самоупаковка
Нормы и требования	НКЦС.434410.504ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический низкочастотный
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	20
Количество выводов или контактов	2
Условный номер контактного набора	6 - 2 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР20П2ЭШ6
Цвет изделия	темно-серый

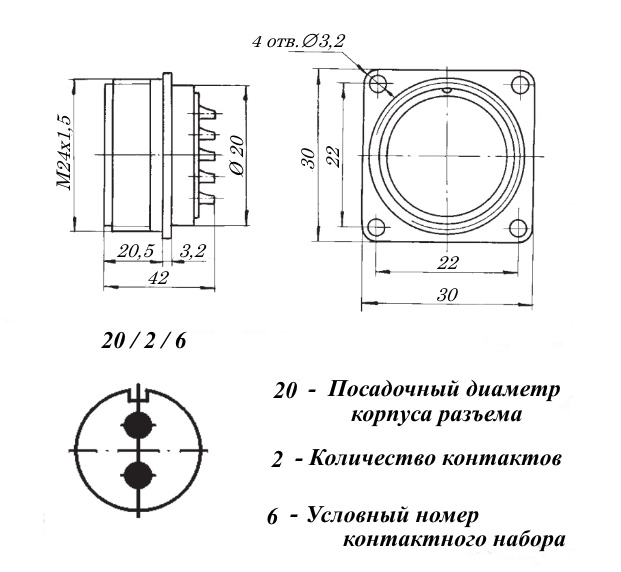

Габаритные размеры LWH	30х30х42 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	нет
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	1 mΩ
Номинальное напряжение	850 V
Рабочий ток	35 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/c²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Срок отгрузки со склада	1 день (в наличии)
