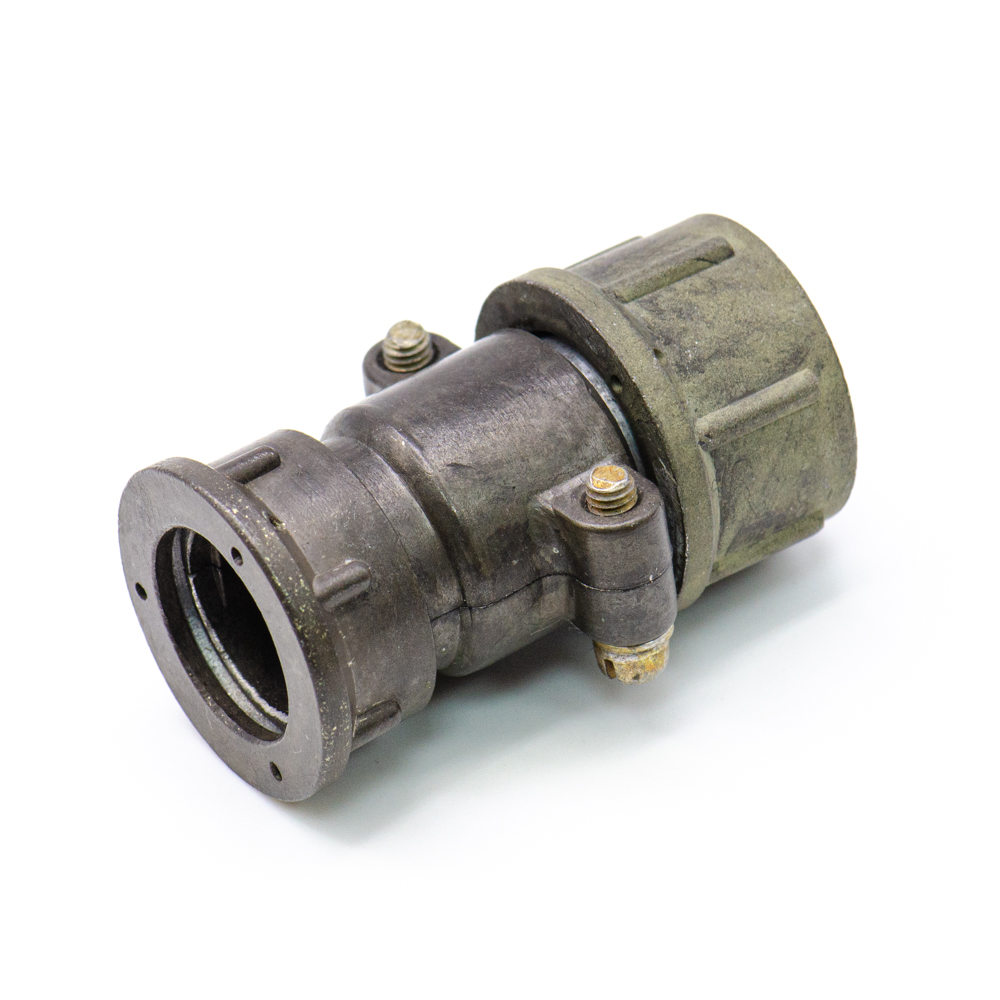

Р20П4ЭШ4 Розетка кабельная, "1" (арт. TN-1942)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

ОАО «Каскад», г. Черкесск

Артикул (ID): TN-1942

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1990
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ бР0.364.034 ТУ

Подробная документация

ID: 232496

На складе 1 шт

Цена от
Включая НДС
138 ₽
1 шт. 138 ₽

Количество

Быстрый заказ

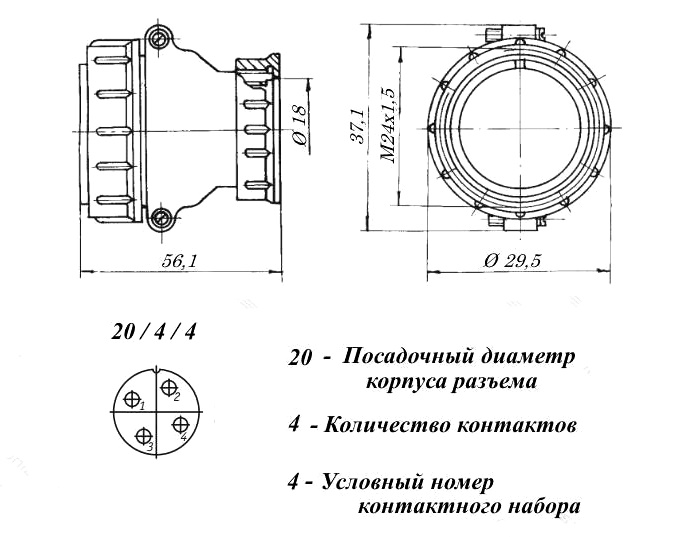

Разъём Р20П4ЭШ4 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: Р - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка для крепления кабеля отсутствует,
обозначение "Э" - условное); Ш - вилка (штырь); 4 - сочетание контактов; отсутствие буквы Н - покрытие контактов - серебро. Колодка кабельная Р20П4ЭШ4 сочленяется с блочными вставками Р20П(У)4Э(Н)Ш4. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ОАО «Каскад», г. Черкесск
Страна происхождения
Вид приемки i	"1"- ОТК
Масса изделия, гр	45,6
Дата изготовленияi	1976-1991
Транслитерация	R20P4ESH4
Вид упаковки	самоупаковка
Нормы и требования	бР0.364.034 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	Р
Условный размер корпуса	20
Количество выводов или контактов	4
Условный номер контактного набора	4 - все контакты Ø 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	Р20П4НШ4
Цвет изделия	темно-серый
Габаритные размеры LWH	54х36 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	гнездо
Гайка патрубка	для экранированого кабеля
Герметичность	нет
Дополнительные характеристики	перекрут

Технические характеристики

Сопротивление контактов не более	2,5 mΩ
Номинальное напряжение	не более 2100 V
Рабочий ток	10A(Ампер)
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/c²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +85°C
Относительная влажность	98% при температуре +25°С
Атмосферное давление	1,3х10⁻⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Статус изделия	Выпускает ОАО "НУР", Киргизия
