2РТТ16КПН1Ш2В Вилка кабельная ГЕ0.364.120 ТУ(арт. KT-3878)

к сравнению отложить

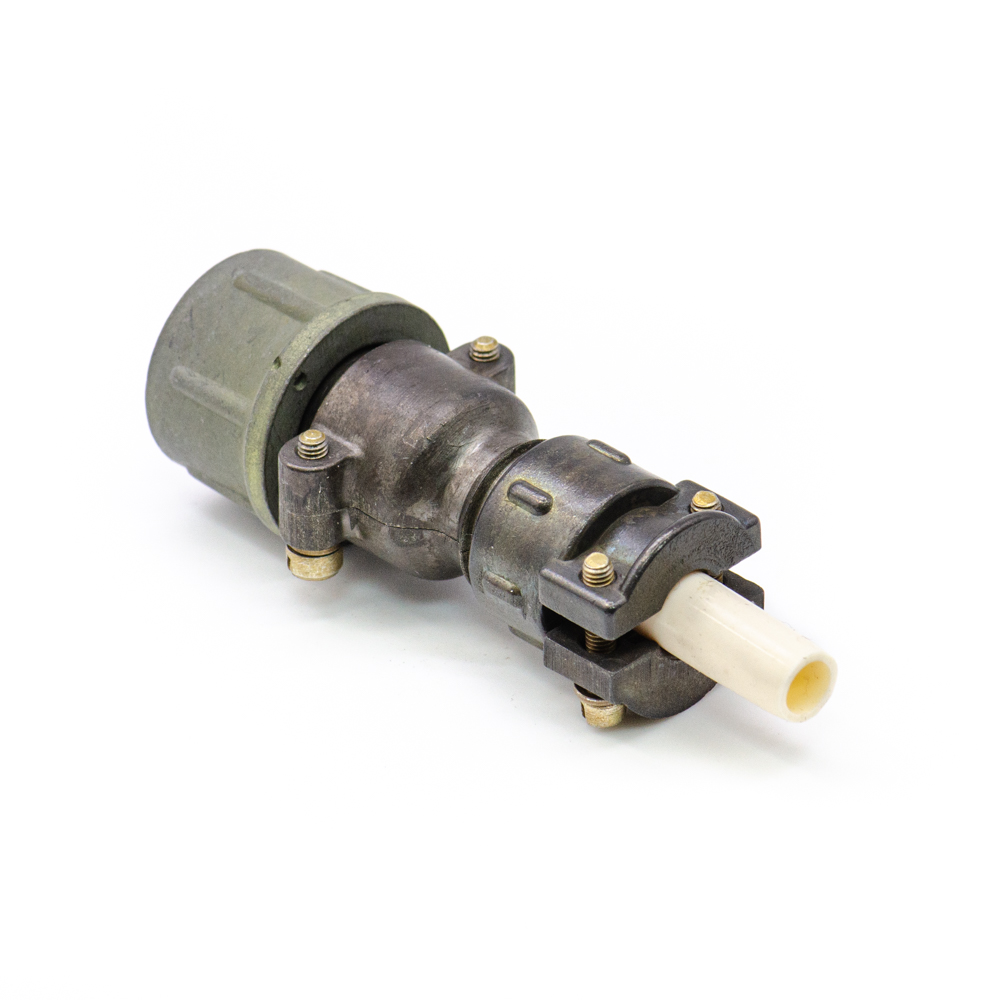

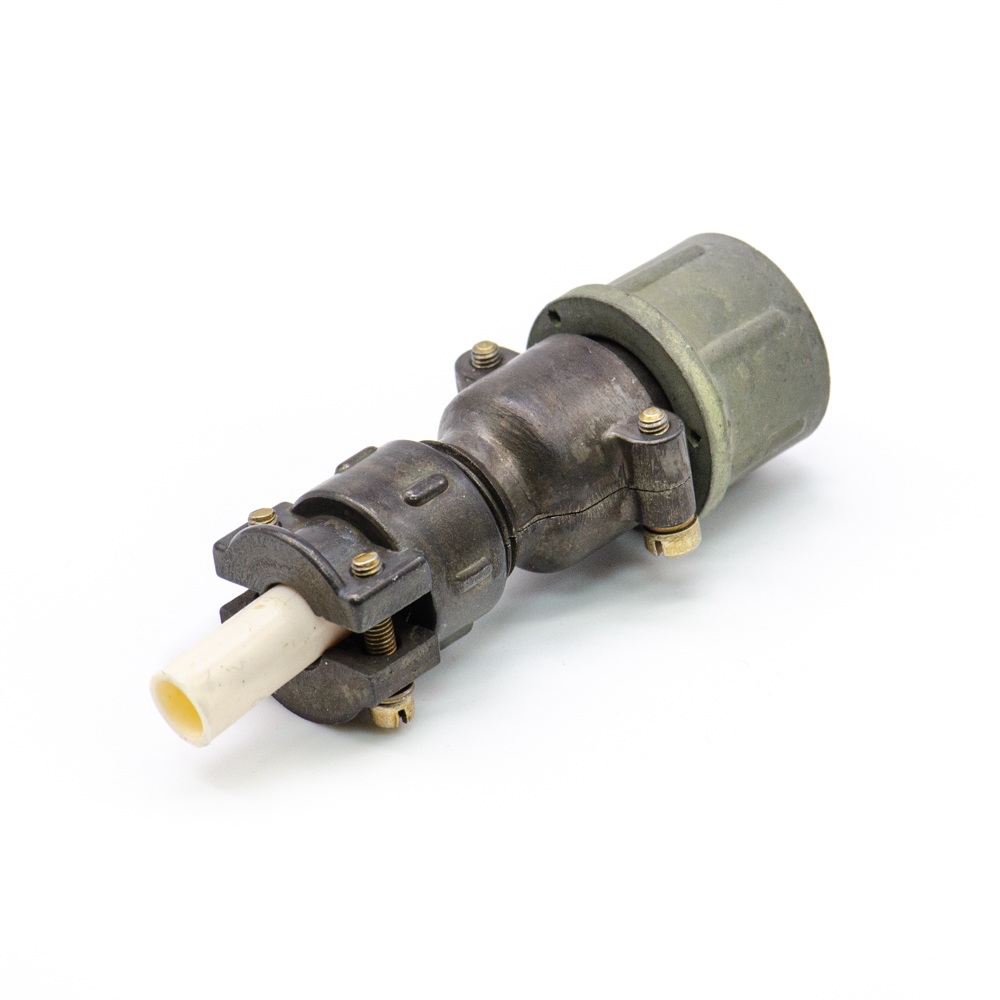

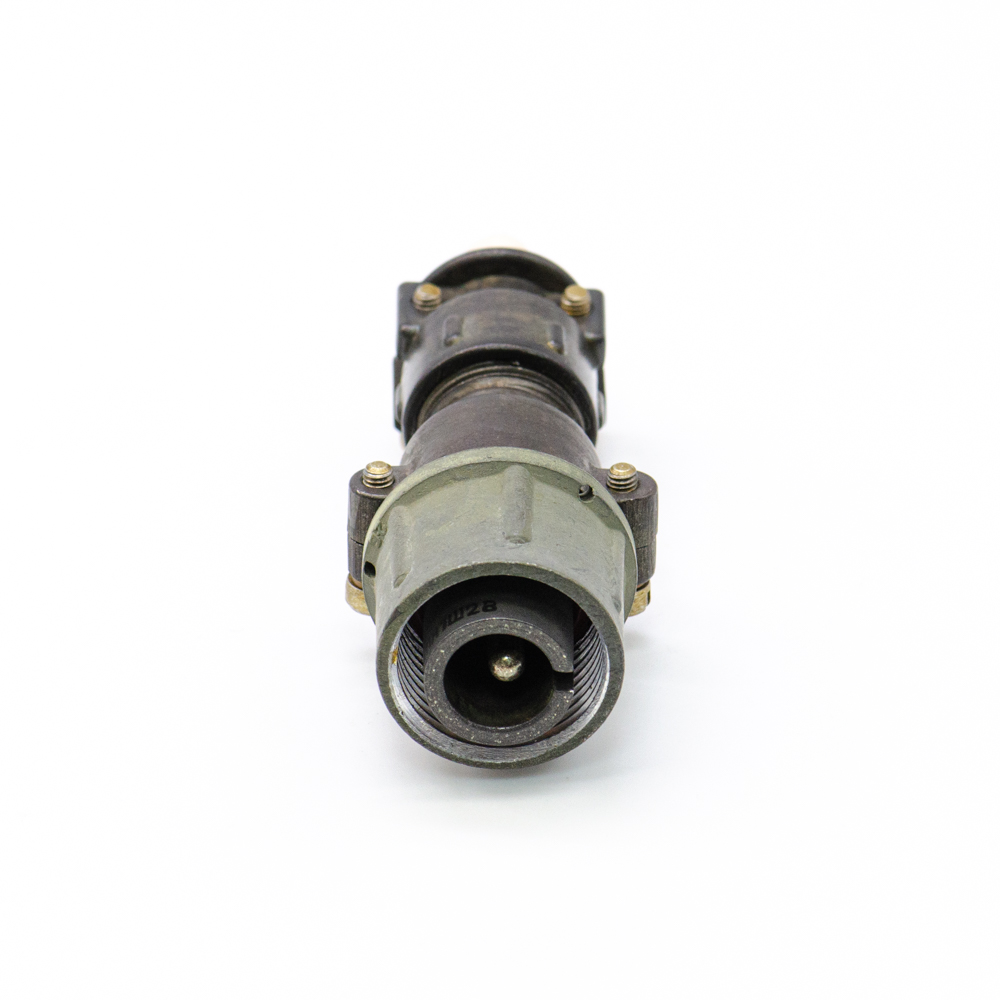

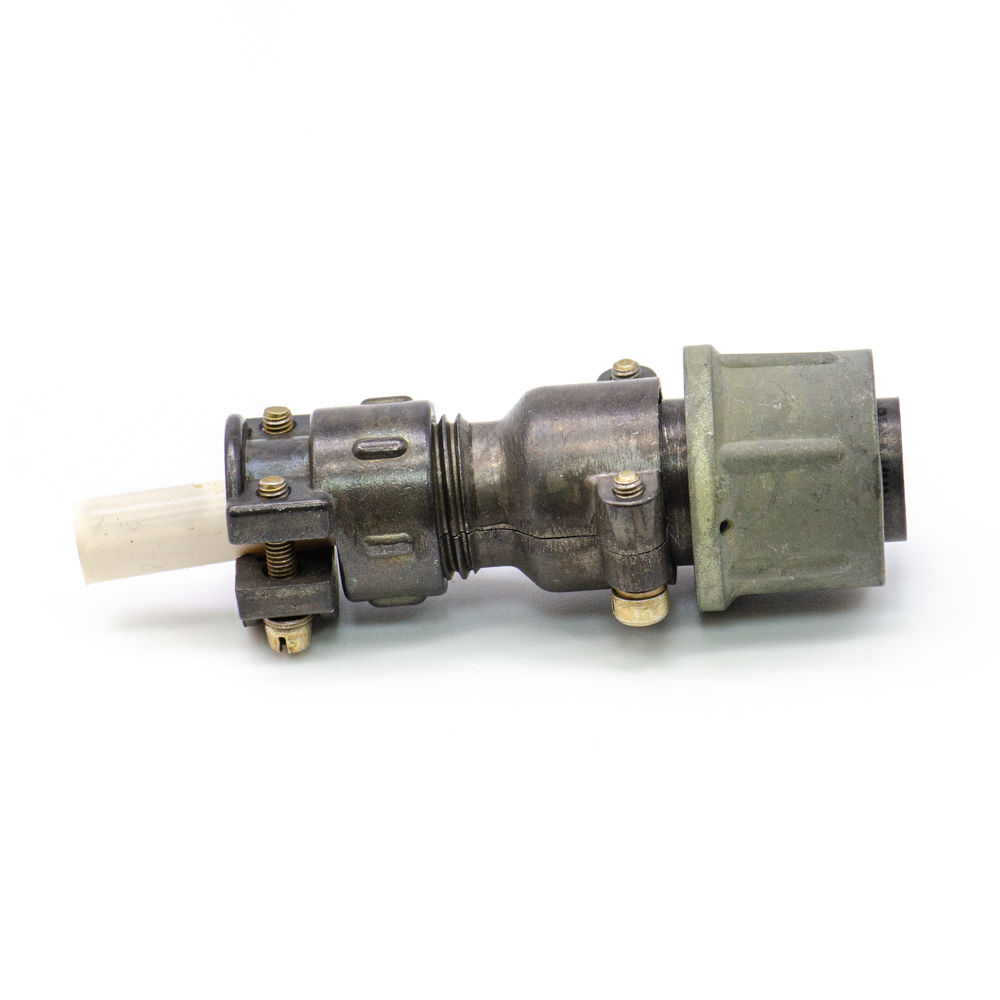

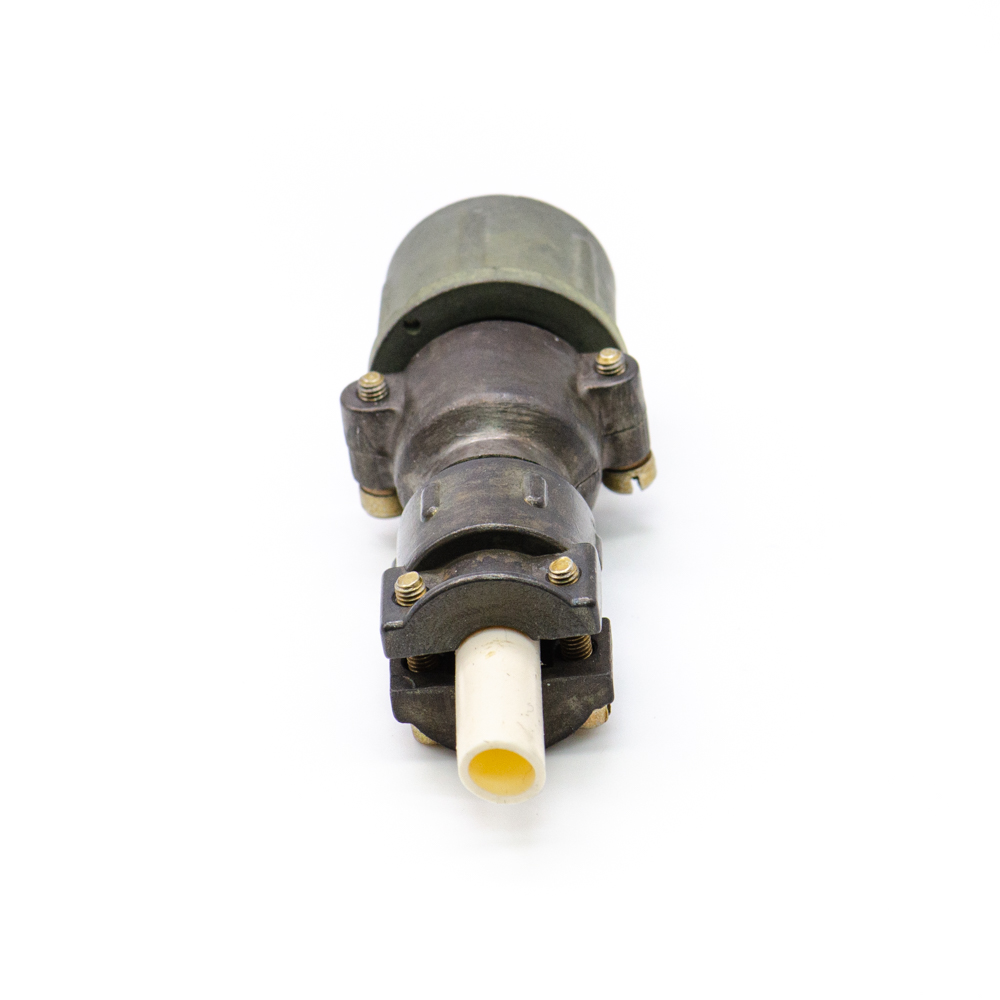

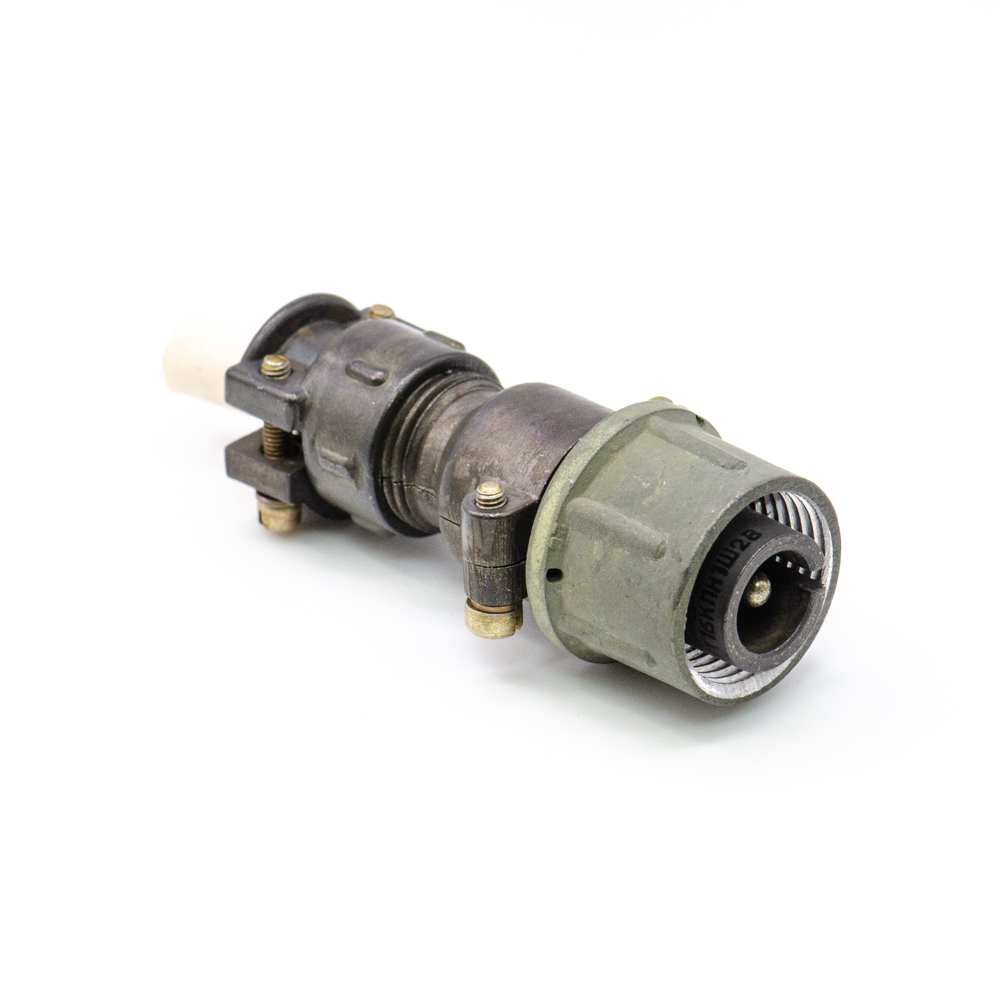

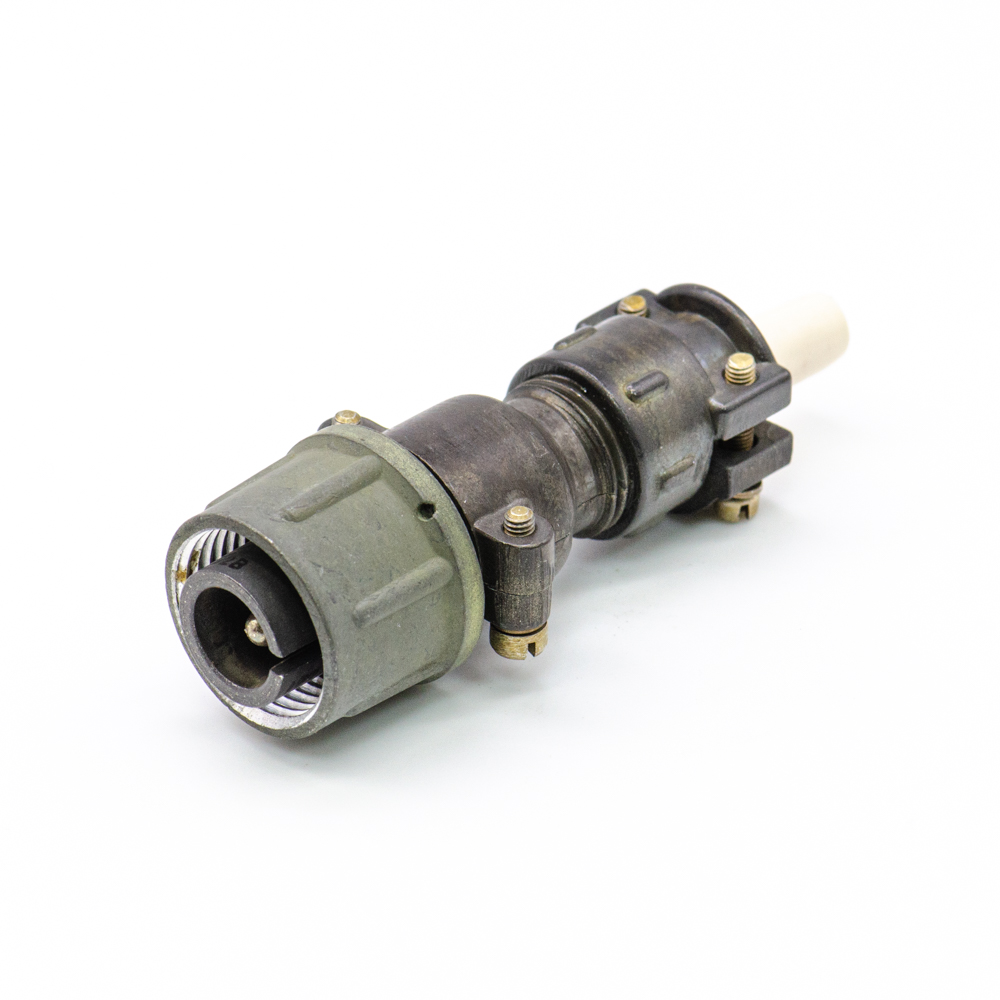

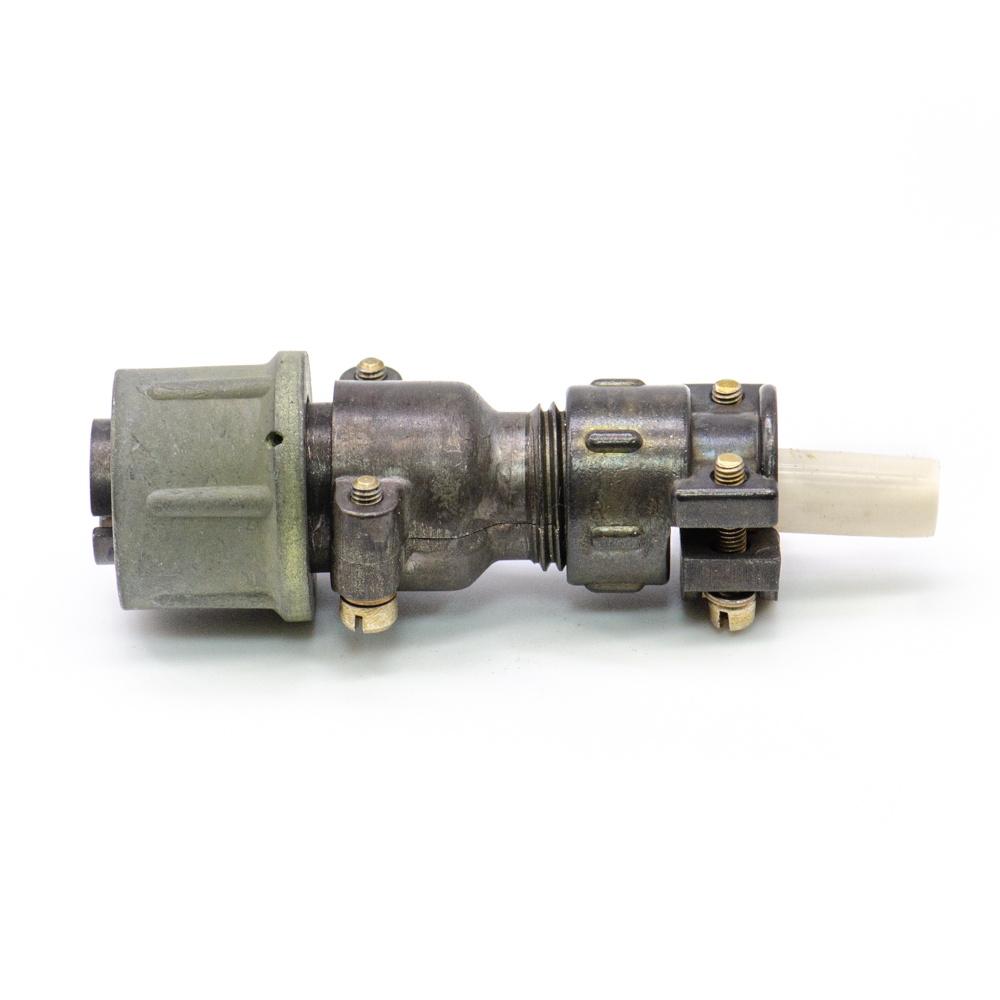

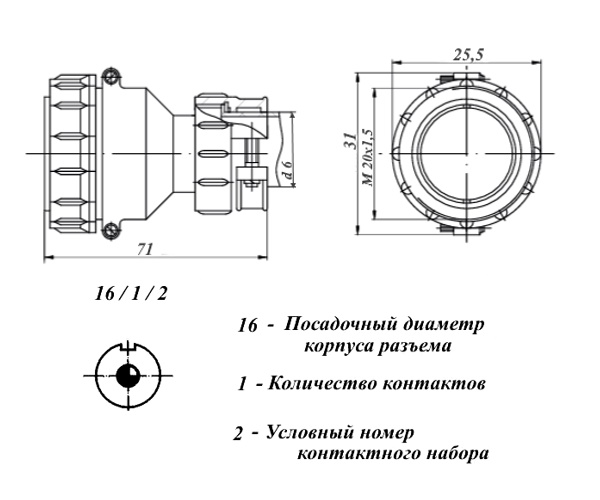

2РТТ16КПН1Ш2В Вилка кабельная ГЕ0.364.120 ТУ фото

АО «Завод Элекон»

Артикул (ID): KT-3878

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 2000-2009
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕ0.364.120 ТУ

Подробная документация

ID: 512328

На складе 8 шт

Цена от 4100 ₽
1 шт. 4100 ₽

Количество

Быстрый заказ

2РТТ16КПН1Ш2В вилка кабельная с прямым патрубком и гайкой для монтажа неэкранированным кабелем Соединитель 2РТТ16КПН1Ш2В низкочастотный цилиндрический объемного монтажа с резьбовой фиксацией сочлененного положения. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электро- и радиоаппаратуры. Расшифровка условного обозначения 2РТТ16КПН1Ш2В: 2РТТ - тип соединителя 16 - условный размер корпуса; К - кабельный; П – прямой патрубок; Н - для неэкранированного кабеля; 1 - количество контактов; Ш - вилка; 2 - обозначение сочетания контактов - условное число; В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	2РТТ16КПН1Ш2В Вилка кабельная ГЕ0.364.120 ТУ
Торговая марка	АО «Завод Элекон»
Страна происхождения
ТУ	ГЕ0.364.120 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	18,25
Дата изготовленияi	2000-2009
Транслитерация	2RTT16KPN1SH2B Cable plug GE0.364.120 TU
Вид упаковки	самоупаковка
Кратность отгрузки	1
Нормы и требования	ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка приборная
Серия низкочастотных соединителей	2РТТ
Условный размер корпуса	16
Количество выводов или контактов	1
Условный номер контактного набора	2 - 1 контакт Ø 3,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РТТ16КПН1Ш2В
Наличие паспорта - этикетки	нет
Цвет изделия	темно-серый
Габаритные размеры LWH	80х28,3х24,3 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Гайка патрубка	для неэкранированого кабеля
Покрытие разъема	оксидирование
Тип контактов	штырь
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	0,75 mΩ
Номинальное напряжение	850 V
Рабочий ток	50 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	10000 m/с²
Ускорение при механическом ударе многокр. действия	1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +20°С
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В - всеклиматическое исполнение
