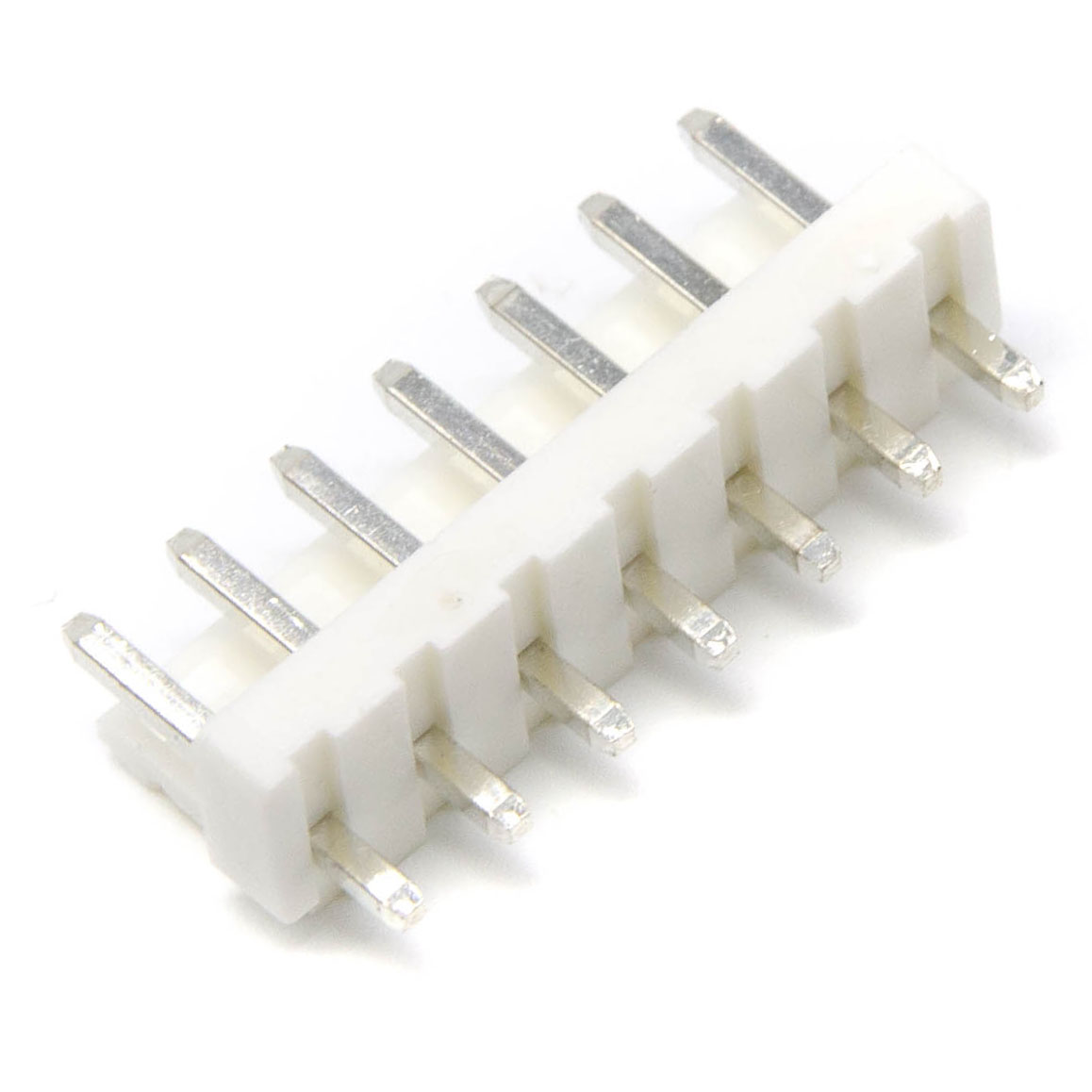

B7P-VH (PWL2-7, PW-7M) Вилка на плату 7 контактов, шаг 3,96 mm(арт. KT-548)

КИТАЙ
Артикул (ID): KT-548
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 501908
На складе 230 шт
  • Цена от
    18.00 ₽
    14.40 ₽
  • Скидка -20%
  • 1 шт 16.80 ₽
    21 ₽
  • от 10 шт 15.20 ₽
    19 ₽
  • от 100 шт 14.40 ₽
    18 ₽
Количество
Быстрый заказ

B7P-VN (PWL2-7, PW-7M) Вилка на плату, шаг 3,96 mm. Разъем питания 7 контактов. Этот небольшой, хорошо зарекомендовавший себя в эксплуатации разъем для печатных плат надежен и обладает высокой пропускной способностью по току. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование B7P-VH (PWL2-7, PW-7M) Вилка на плату 7 контактов, шаг 3,96 mm
Торговая марка CONNFLY
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 1,9
Состояние упаковки самоупаковка
Транслитерация B7P-VH (PWL2-7, PW-7M) Plug to PCB 7 contacts, pitch 3.96 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов BP-VN
Типономинал / Типоконструкция вилка
Метод сочленения врубной
Количество контактов 7
Вид контактов квадратные
Тип контактов штырь
Размер контактов 1,1х1,1 mm
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 3,96 mm
Количество рядов контактов 1
Контакт извлекаемый нет
Метод монтажа механический в плату
Метод монтажа электрический пайка
Сечение кабеля, AWG 18 - 22
Сечение кабеля, мм² 0,33 - 0,8 mm²
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

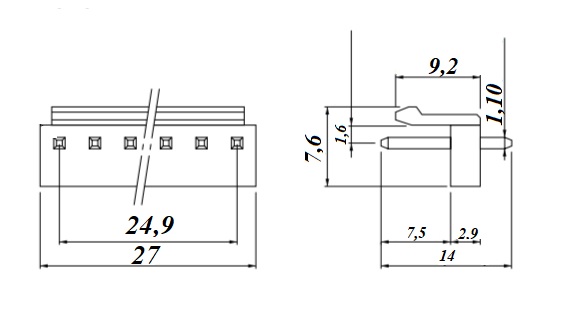

Габаритные размеры L*W*H 27х14х7,6 mm
Длина изолятора 27 mm
Ширина изолятора 14 mm
Высота изолятора 7,6 mm
Цвет изолятора белый
Ответная часть разъема PHU-07
Конструктивное исполнение хвостовика П - прямой хвостовик
Другие наименования вилка, вилка на плату, штыревой соединитель...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 3 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 VAC (1min)

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
B7P-VH (PWL2-7, PW-7M) Вилка на плату 7 контактов, шаг 3,96 mm   (datasheet)
