СНП59-64/94х11В-23-В Вилка угловая, врубная (арт. ZA-5635)

No name USSR; 250 V; 2 A; в плату; " 1" - ОТК; У - угловой хвостовик; Ке0.364.043 ТУ
СССР
Артикул (ID): ZA-5635
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ Ке0.364.043 ТУ
Подробная документация
ID: 229772
На складе 205 шт
  • Цена от
    Включая НДС
     62.83 ₽
  • 1 шт. 72.35 ₽
  • от 10 шт. 66.64 ₽
  • от 100 шт. 62.83 ₽
Количество
Быстрый заказ

СНП59-64/94х11В-23-2-В Вилка угловая – соединитель электрический низкочастотный прямоугольный малогабаритный для печатного монтажа врубного сочленения. Структура условного обозначения: СНП – тип соединителя; 59 – порядковый номер разработки; 64 – количество контактов; 94х11 условный размер корпуса (длина х ширина); В – вилка (штырь); 23 – конструктивное разновидность (вилка косвенного соединения печатной платы, угловая); 2 – покрытие контактов (серебро); В – всеклиматическое исполнение. Соединители СНП59 предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 250В, 400В, 1000В (в зависимости от контактности) и силе тока до 2А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования Ке0.364.043 ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 13
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SNP59-64/94x11V-23-V Angular plug, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНП59
Типономинал / Типоконструкция вилка
Количество контактов 64
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 2,5 mm
Количество рядов контактов 2
Материал изолятора пластик
Цвет изолятора коричневый

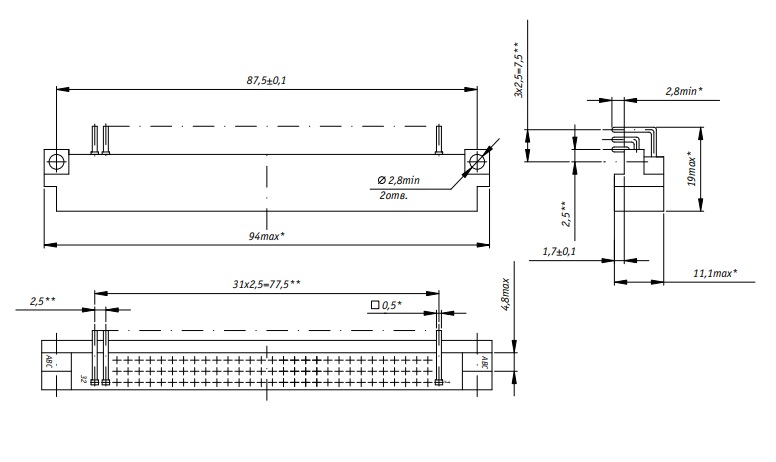

Габаритные размеры L*W*H 94х13х19 mm
Длина изолятора 94 mm
Ширина изолятора 11 mm
Высота изолятора 12 mm
Цвет изолятора коричневый
Конструктивное исполнение хвостовика У - угловой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка, накрутка
Вид контактов плоские
Тип контактов штырь
Установочные размеры 87,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,8 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция блочная
Наличие ориентации выступ, паз
Фактическая маркировка СНП59-63-23
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 2 A
Сопротивление контактов не более 15 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 10 g

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 10 000 час.
Ресурс 500 сочленений-расчленений
СНП59-64/94х11В-23-В Вилка угловая, врубная   (datasheet)
