Артикул (ID): ZA-1687

Срок отгрузки со склада 5-7 дней
Дата выпуска дата не указана
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Вид приемки "5"- ВП, ПЗ
ТУ НЩО.364.028 ТУ

Подробная документация

ID: 419340

На складе 21 шт

Цена от 99.94 ₽
1 шт 108.51 ₽
от 10 шт 99.94 ₽

Количество

Быстрый заказ

РПМ23-56Ш5 Вилка врубная карболит - низкочастотный электрический прямоугольный малогабаритный соединитель. Структура условного обозначения: РПМ – тип соединителя (прямоугольный малогабаритный для объемного монтажа); 23 – порядковый номер разработки; 56 - количество контактов; Ш – часть соединителя - вилка(штырь); 5 – конструктивное исполнение (с прямыми выводами контактов для объемного монтажа); климатическое исполнение – УХЛ. Соединители РПМ23 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов электро- и радиотехнической аппаратуры. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Наименование	РПМ23-56Ш5 Вилка врубная карболит
Торговая марка	No name Russia
Страна изготовления	РОССИЯ
Нормы и требования	НЩО.364.028 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	60
Дата изготовленияi	дата не указана
Транслитерация	RPM23-56SH5 Carbolite plug
Состояние упаковки	самоупаковка
Наличие паспорта - этикетки	нет

Функциональная группа	соединители
Функциональный тип	прямоугольные низкочастотные
Серия прямоугольных соединителей	РПМ23
Вид контактов	круглые
Диаметр контактов	1 mm
Количество контактов	56
Материал контактов	латунь
Покрытие контактов	Ag (серебро)
Тип контактов	штырь
Шаг между рядами контактов	5,0 mm
Шаг контактов в ряду	3,75 mm
Количество рядов контактов	2
Установочные размеры	117,5 mm расстояние между монтажными отверстиями
Наличие ловителей	фиксатор
Наличие замка для фиксации	нет замка
Метод монтажа механический	объемный монтаж
Метод монтажа электрический	пайка
Материал изолятора	карболит
Метод сочленения	врубной

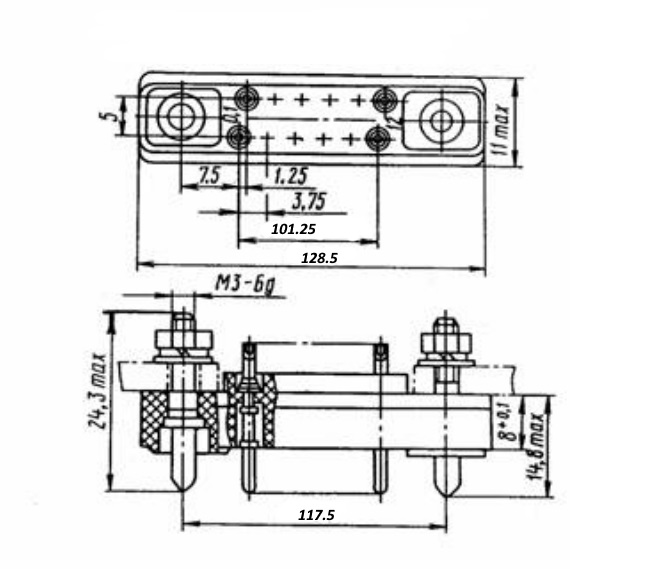

Габаритные размеры LWH	128,5х11х24,3 mm
Длина изолятора	128,5 mm
Ширина изолятора	11 mm
Высота изолятора	11 mm
Цвет изолятора	коричневый
Наличие кожуха	нет кожуха
Материал кожуха	нет кожуха
Конструктивное исполнение хвостовика	прямые контакты под пайку
Наличие ориентации	фиксатор, расположение контактов
Фактическая маркировка	РПМ23-56Ш5

Рабочее напряжение, max	250 V
Рабочий ток, max	2 A
Сопротивление контактов не более	7,5 mΩ
Сопротивление изоляции	5000 MΩ

Интервал рабочих температур	от -60 до +115°C
Относительная влажность	98% при температуре +35°С
Атмосферное давление	1,3х10⁻⁴ Pa - 303 kPa
Климатическое исполнениеi	УХЛ
Минимальный срок сохраняемости, лет	15
