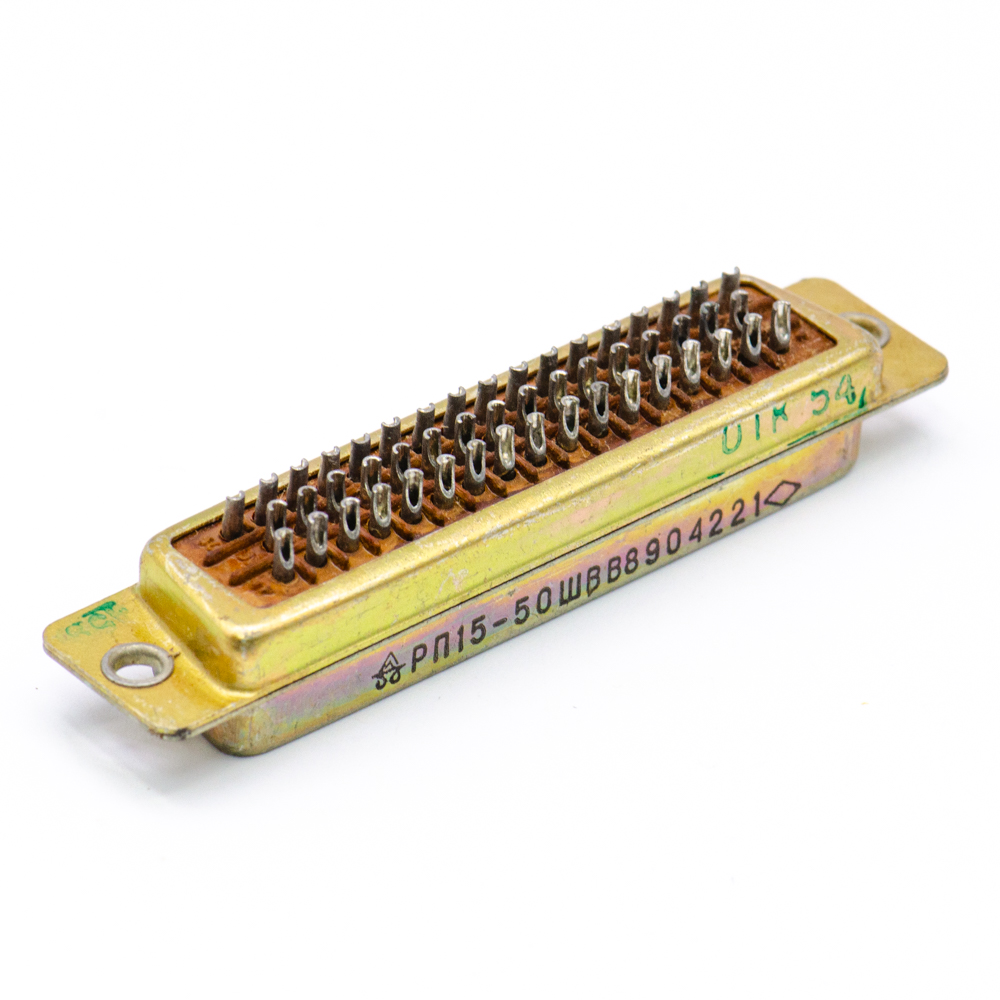

РП15-50ШВВ Вилка без кожуха, карболит "5", ГЕО.364.160ТУ(арт. KT-4387)

АО «Нур»; 400 V; 5 A; " 5" - ВП, ПЗ; нет кожуха; ГЕО.364.160ТУ
СССР
Артикул (ID): KT-4387
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ГЕО.364.160ТУ
Подробная документация
Аналоги и альтернативы
ID: 513881
На складе 1 шт
  • Цена от
    590.00 ₽
    472.00 ₽
  • Скидка -20%
  • 1 шт 472.00 ₽
    590 ₽
Количество
Быстрый заказ

РП15-50ШВВ Вилка без кожуха - электрический низкочастотный прямоугольный малогабаритный соединитель для внутреннего монтажа. Структура условного обозначения: РП15 - тип соединителя, 50 - количество (низкочастотные) контактов, Ш - вилка, В – покрытие контактов серебром, В - всеклиматическое исполнение. Соединители РП15 применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения. Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП15-50ШВВ Вилка без кожуха, карболит "5", ГЕО.364.160ТУ
Торговая марка АО «Нур»
Страна изготовления СССР
Нормы и требования ГЕО.364.160ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 35,11
Состояние упаковки самоупаковка
Транслитерация RP15-50SHVV Fork without casing, carbolite "5", GEO.364.160TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП15
Типономинал / Типоконструкция вилка
Количество контактов 50
Вид контактов круглые
Диаметр контактов 1 mm
Материал контактов латунь
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие и количество ВЧ контактов нет
Наличие фиксатора нет
Наличие замка для фиксации нет замка
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый

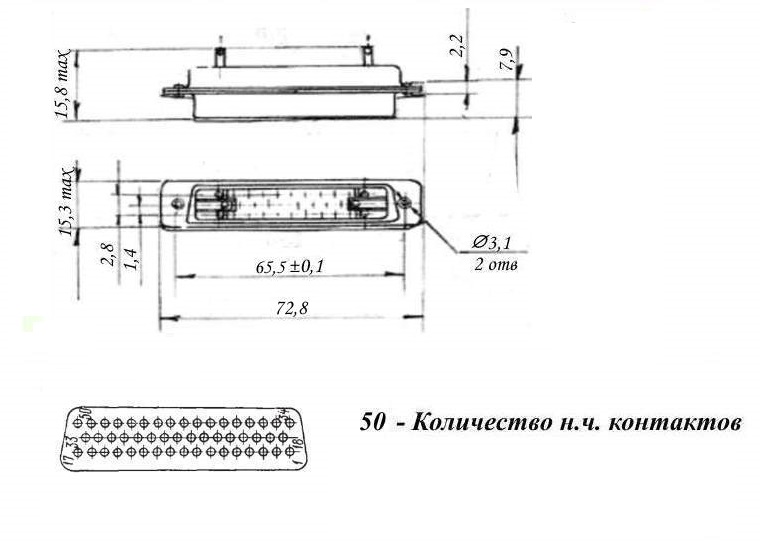

Габаритные размеры L*W*H 72,8х18,5х48,4 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 65,5 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Фактическая маркировка РП15-50ШВВ

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 5 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Атмосферное давление 1,34х10 ˉ⁹ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +40°С
Минимальный срок сохраняемости, лет 15
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
РП15-50ШВВ Вилка без кожуха, карболит "5", ГЕО.364.160ТУ   (datasheet)

Полные аналоги

РП15-50ШВВ Вилка без кожуха, карболит, фото
Артикул (ID): TN-1908
РП15-50ШВВ Вилка без кожуха, карболит
  • 590 ₽ 1 шт.
  • 545 ₽ от 5 шт.

Функциональные аналоги

РП15-50ШВ Вилка без кожуха, карболит., фото
Артикул (ID): ZX-2136
РП15-50ШВ Вилка без кожуха, карболит.
