РП15-32ШВ Вилка без кожуха, карболит "1". (арт. KT-2439)

No name USSR; 400 V; 5 A; " 1" - ОТК; нет кожуха; ГЕО.364.160 ТУ
СССР
Артикул (ID): KT-2439
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1983
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ГЕО.364.160 ТУ
Подробная документация
Аналоги и альтернативы
ID: 507635
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

РП15-32ШВ Вилка без кожуха - электрический низкочастотный прямоугольный малогабаритный соединитель для внутреннего монтажа. Структура условного обозначения: РП15 - тип соединителя, 32 - количество (низкочастотные) контактов, Ш - вилка, В – покрытие контактов серебром. Соединители РП15 применяются для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре специального назначения. Предназначены для работы в низкочастотных электрических цепях постоянного тока, переменного и импульсного токов при напряжении до 400 В и в высокочастотных цепях частотой до 10 ГГц при напряжении до 100 В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГЕО.364.160 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 11,12
Состояние упаковки самоупаковка
Транслитерация RP15-32SHV Plug without casing, carbolite "1"
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП15
Типономинал / Типоконструкция вилка
Количество контактов 32
Вид контактов круглые
Диаметр контактов 1 mm
Материал контактов латунь
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие и количество ВЧ контактов нет
Наличие фиксатора нет
Наличие замка для фиксации нет замка
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Цвет кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 52,3 mm
Ширина изолятора 15,3 mm
Высота изолятора 12 mm
Габаритные размеры L*W*H 52,3х15,3х15,8 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 44 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение РП15-32ГВ
Состояние товара с хранения
Фактическая маркировка РП15-32ШВ

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 5 A
Сопротивление контактов не более 5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 50 g

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Атмосферное давление 1,34х10 ˉ⁹ Pa
Относительная влажность 98% при температуре +40°С
Минимальный срок сохраняемости, лет 15
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
РП15-32ШВ Вилка без кожуха, карболит "1".   (datasheet)

Полные аналоги

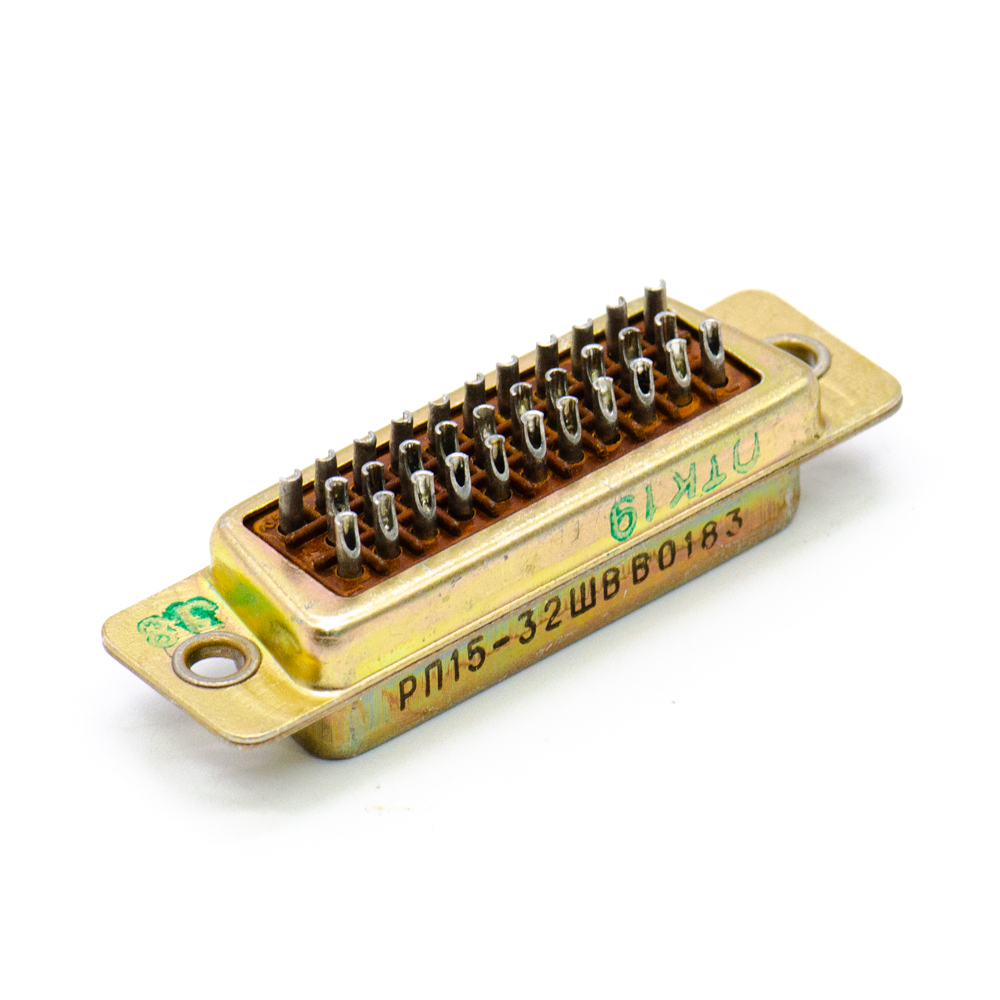

РП15-32ШВВ Вилка без кожуха, карболит "5", фото
