РЭС43 РС4.569.202 2 замык. 27VDC Реле(арт. SN-4440)

к сравнению отложить

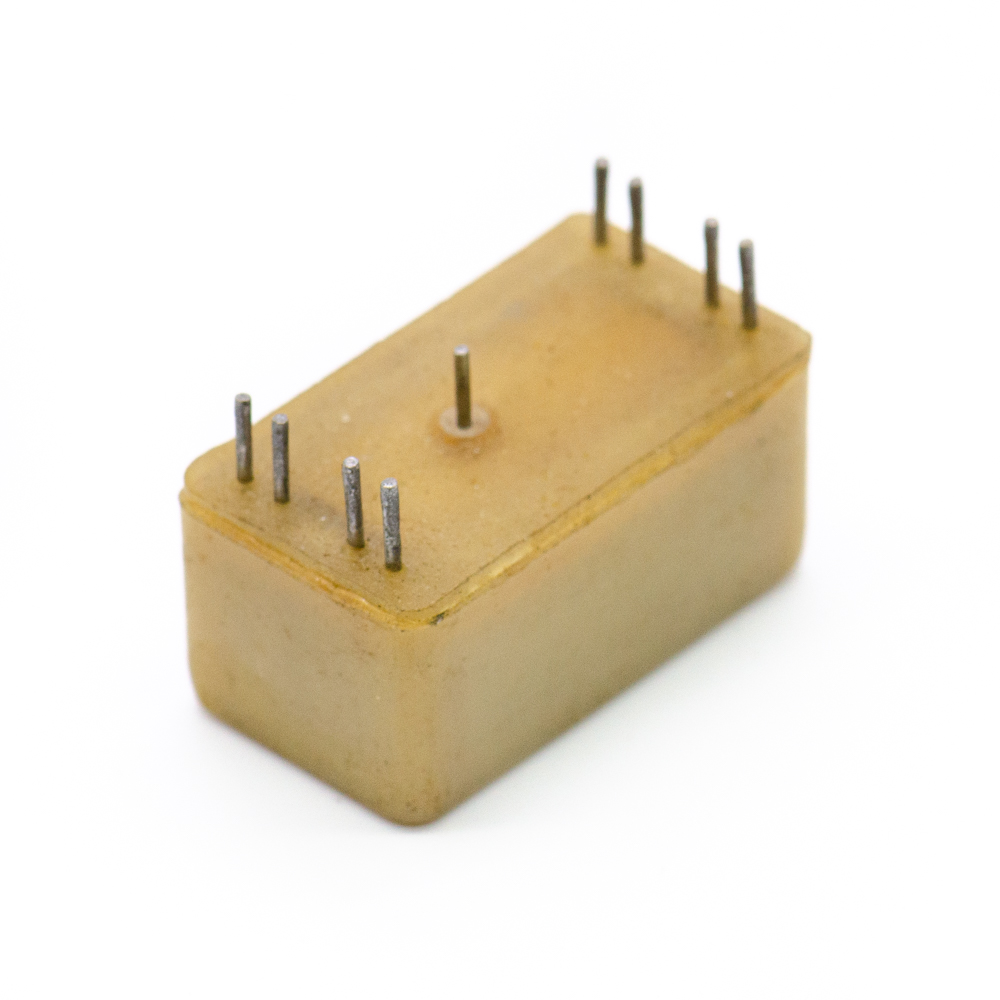

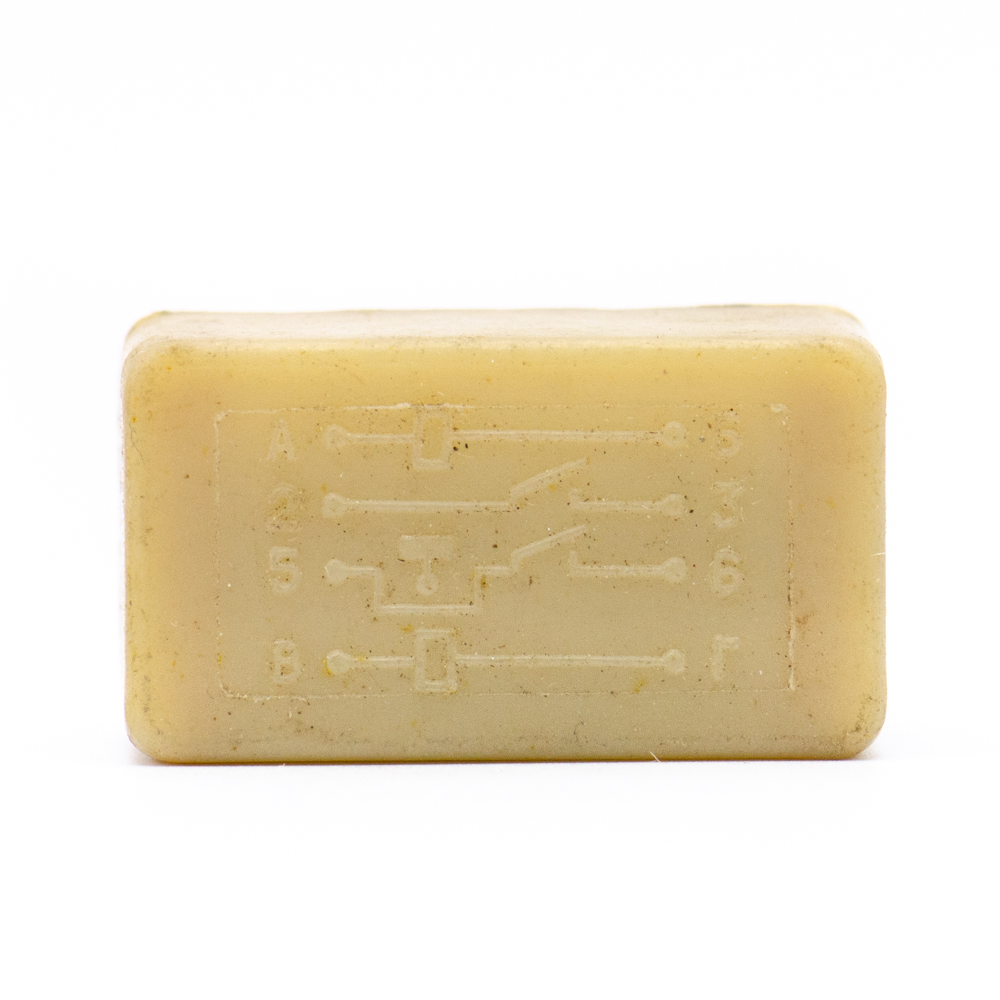

РЭС43 РС4.569.202 2 замык. 27VDC Реле фото

ОАО НПП «Старт», В.Новгород

Артикул (ID): SN-4440

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1988-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ КЩ0.450.014 ТУ
ГОСТ ГОСТ 16121-86

Подробная документация

ID: 282264

На складе 25 шт

Цена от 410 ₽
1 шт 450 ₽
от 5 шт 410 ₽

Количество

Быстрый заказ

Реле РЭС43 РС4.569.202 электромагнитное слаботочное, неполяризованное, герконовое, двухпозиционное, одностабильное, с двумя замыкающими контактами. Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц. Используются для работы в составе электронных схем управления коммутацией в оборудовании общего и специального назначения. Расшифровка условного обозначения РЭС43 РС4.569.202: РЭС - реле электромагнитное неполяризованное слаботочное низкочастотное; 43 - порядковый номер разработки; РС4.569.202 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	РЭС43 РС4.569.202 2 замык. 27VDC Реле
Торговая марка	ОАО НПП «Старт», В.Новгород
Страна происхождения
Дата выпуска	1988-1991
Вид приемки i	"1"- ОТК
Масса изделия, гр	12,64
ТУ	КЩ0.450.014 ТУ
ГОСТ	ГОСТ 16121-86
Транслитерация	res43-rs4.569.202-2-zamyk.-27vdc-rele
Вид упаковки	пенопластовый короб
Кратность упаковки	1
Состояние упаковки	заводская
Наличие паспорта - этикетки	нет

Основные параметры

Функциональная группа	электромагнитное слаботочное
Функциональный тип	реле герконовое
Исполнение	РС4.569.202
Рабочее положение	любое
Метод монтажа	THT (выводной)
Фактическая маркировка	РЭС43 РС4.569.202
Цвет изделия	бежевый

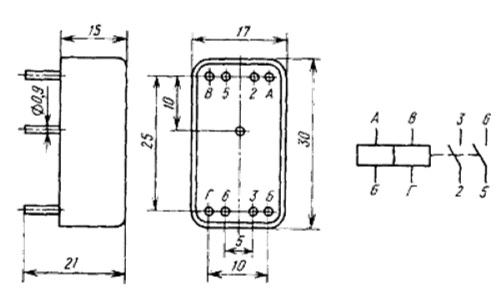

Габаритные размеры LWH	30х17х21 mm
Длина корпуса	30 mm
Высота корпуса	14 mm
Ширина корпуса	17 mm
Материал корпуса	пластмасса
Покрытие корпуса	без покрытия
Количество выводов или контактов	9
Материал выводов, контактов	медь
Покрытие выводов или контактов	Ni (никель)
Конструкция выводов, контактов	аксиальные
Длина выводов	5 mm

Технические характеристики

Диапазон напряжения	20 - 32 V
Номинальное напряжение	27 V
Напряжение срабатывания	6,5 - 14 V
Напряжение отпускания	1,2 - 2,5 V
Сопротивление обмоток	1200±180 Ω; 2400±360 Ω; 600±90 Ω
Время срабатывания	1,3 ms

Условия эксплуатации

Климатическое исполнениеi	УХЛ
Интервал рабочих температур	от -60 до +85°C
Атмосферное давление	от 1,3х10-4 до 2,13х105
Относительная влажность	98% при температуре +35°С
Минимальный срок сохраняемости, лет	25
Ресурс	100000 часов
