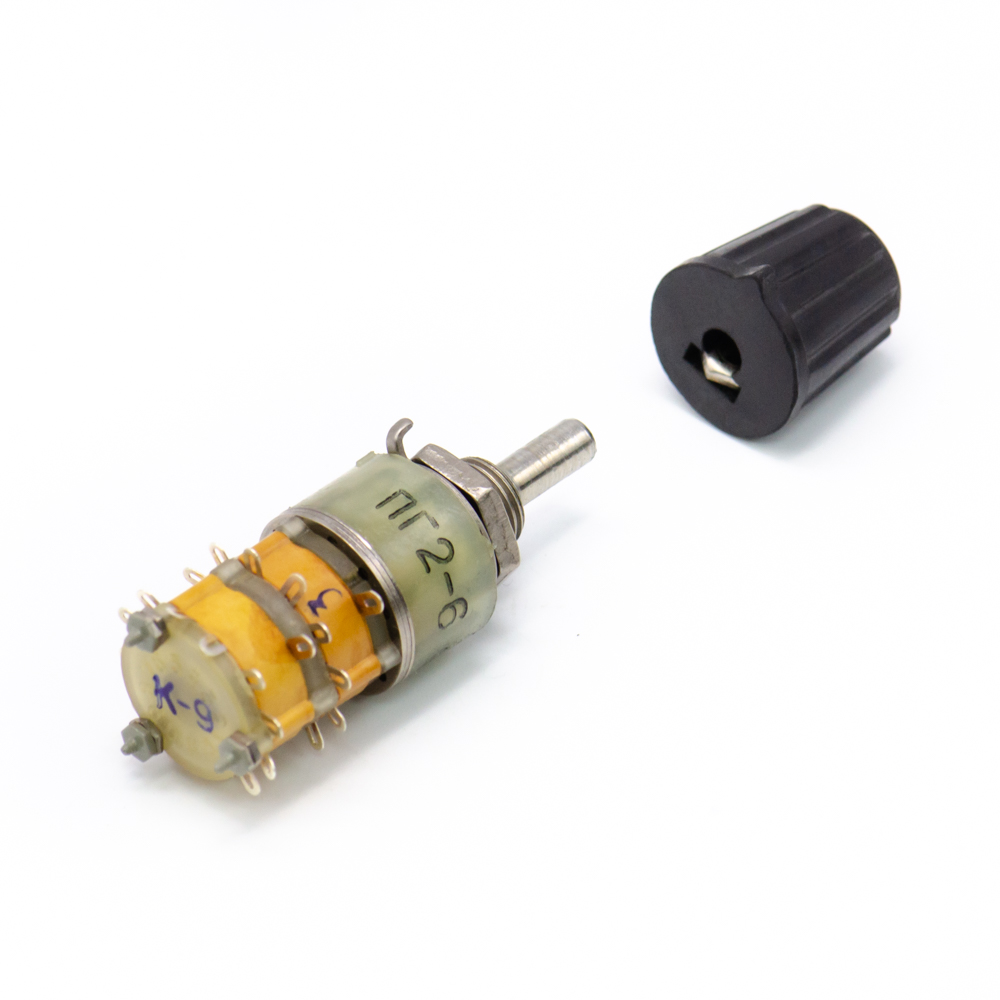

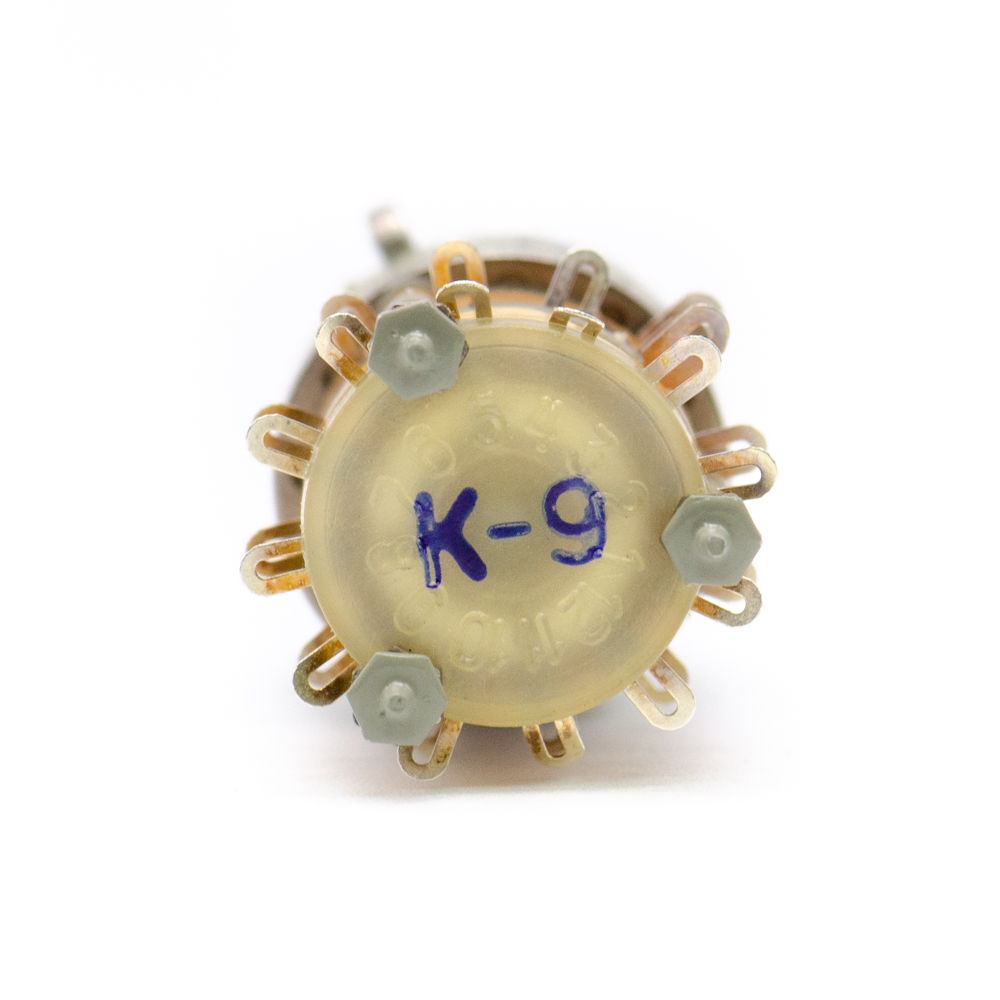

ПГ2-6-12П2Н ВР 12 положений 2 направления 0,5A(Ампер) 130V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный (арт. KP-9381)

2 платы (галеты); 30; АУБК.642110.004 ЭТ; АО «НПП Кузбассрадио»
РОССИЯ
Артикул (ID): KP-9381
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2024
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ АУБК.642110.004 ЭТ
Подробная документация
Аналоги и альтернативы
ID: 498771
На складе 10 шт
  • Цена от
    Включая НДС
     4266 ₽
  • 1 шт. 4740 ₽
  • от 5 шт. 4266 ₽
Количество
Быстрый заказ

Переключатель галетный ПГ2-6-12П2Н ВР малогабаритный. Предназначен для коммутации электрических цепей постоянного и переменного тока. Расшифровка: ПГ - переключатель галетный; 2 - вариант исполнения; 12П - число рабочих положений; 2Н - число направлений; В - всеклиматическое исполнение; Р  - вид ручки переключателя . Количество плат - 2. Комплектуются ручкой круглой либо «клювиком». Возможна поставка без ручки. Максимальная коммутируемая мощность 15 W, номинальное напряжение: не более 130 V, максимальная токовая нагрузка 0,5 A. Вся дополнительная информация находится в pdf - файле.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Кузбассрадио
Страна изготовления РОССИЯ
Дата изготовленияi 2024
Нормы и требования АУБК.642110.004 ЭТ
Вид приемки i "1"- ОТК
Масса изделия, гр 14,68
Наличие паспорта - этикетки этикетка
Транслитерация PG2-8R-12P4N
Вид упаковки картонная коробка (10шт)
Доупаковка запаянные в полиэтилен
Состояние упаковки заводская
ТУ АУБК.642110.004 ЭТ

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель галетный
Серия переключателя ПГ2
Конструкция переключателя закрытого типа (в корпусе)
Количество плат (галет) 2 платы (галеты)
Количество направлений 2
Количество положений 12
Угол поворота, градусы 30
Тип валаi сплошной с прямой лыской (ВС-3)
Форма вала круглая
Диаметр вала (выступающей части) 4 mm
Длина вала (длина выступающей части) 17,5 mm
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов лужение
Габаритные размеры L*W*H 47х18х27 mm
Длина корпуса 31,5 mm
Материал корпуса карболит
Материал галет (плат) пластмасса
Метод монтажа механический на панель
Метод монтажа электрический пайка
Фактическая маркировка ПГ2-6
Установочные размеры Ø 8,2 mm
Режим работы (род тока) постоянный, переменный
Тип ручки ручка D=4/16
Количество выводов 24

Технические характеристики

Коммутируемое напряжение 130 V
Коммутируемый ток 0,5 А
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 1000 MΩ

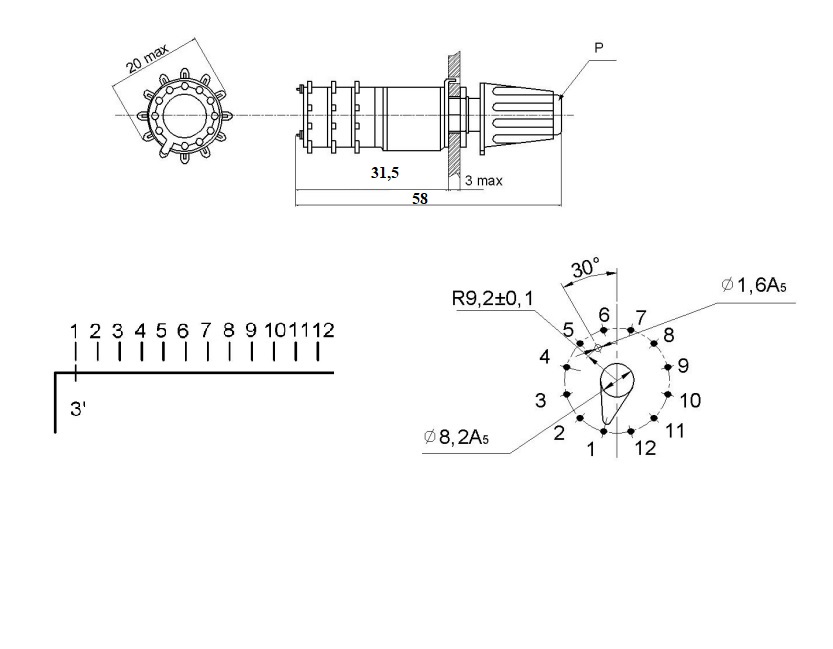

Электрическая схема контактов галетных переключателей 12 положений 2 направления
Максимальная коммутир.мощность 15 W
Электрическая прочность изоляции 550 V
Момент переключения 0,04 – 0,29 N·m

Условия эксплуатации

Гарантийный срок (мес.) 12
Минимальная наработка 10 000 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 0,66 -106,6 kPa
ПГ2-6-12П2Н ВР 12 положений 2 направления 0,5A(Ампер) 130V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный   (datasheet)
ПГ2-6-12П2Н ВР 12 положений 2 направления 0,5A(Ампер) 130V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный

Функциональные аналоги

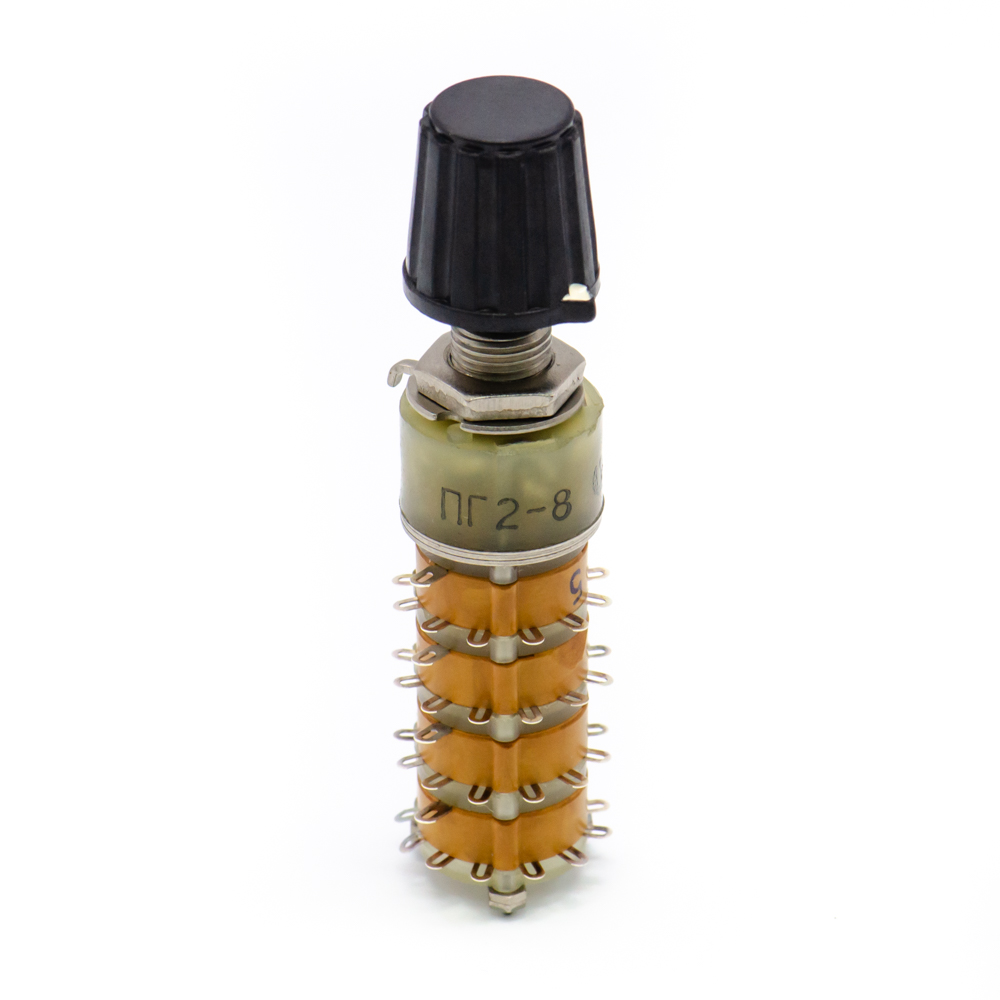

ПГ2-8-12П4Н ВР 12 положений 4 направления 0,5A(Ампер) 130V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, 2024г., фото
Артикул (ID): TN-2768
ПГ2-8-12П4Н ВР 12 положений 4 направления 0,5A(Ампер) 130V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, 2024г.
  • 7500 ₽ 1 шт.
  • 6750 ₽ от 5 шт.

Возможные аналоги

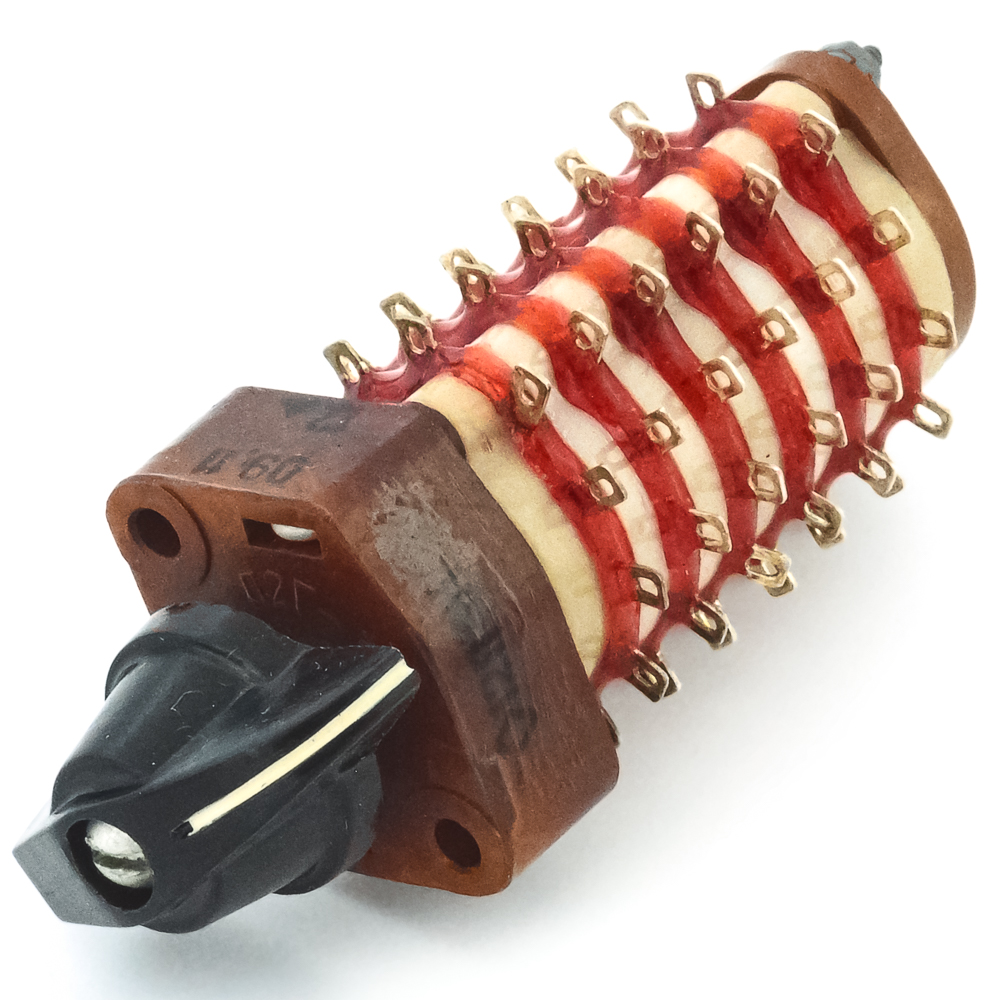

П2Г3-12П3Н 12 положений 3 направления 2A(Ампер) 220V(Вольт) вал ОС-6 (сплошной с косой лыской) Переключатель галетный, "5", фото
