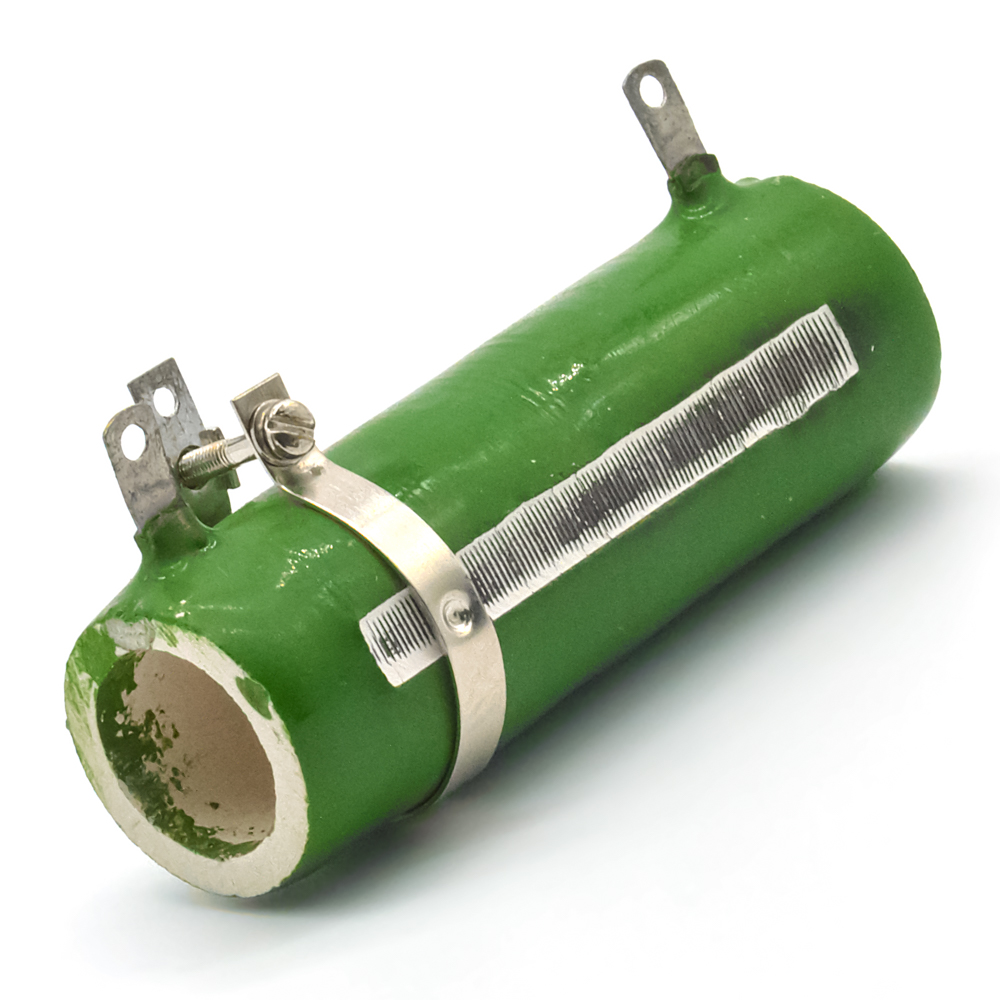

ПЭВР-50 50W(Ватт) 22Ω(Ом)±10% Резистор постоянный с регулировкой.(арт. TN-7571)

" 5" - ВП, ПЗ; Алагирский завод сопротивлений, Северная Осетия; радиальное; ОЖ0.467.546 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-7571
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1973
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.467.546 ТУ
Подробная документация
Аналоги и альтернативы
ID: 243150
На складе 3 шт
  • Цена от 295 ₽
  • 1 шт 295 ₽
Количество
Быстрый заказ

ПЭВР-50 50W(Ватт) 22Ω(Ом)±10% Резистор постоянный с регулировкой, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВР – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий, Р – регулируемый); 50 - номинальная мощность: 50W(Ватт); 22Ω – номинальное сопротивление (Ом), ±10% - допустимое отклонение сопротивления от номинального. Конструкция резистора обеспечивает возможность изменения сопротивления перемещением хомутика. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВР-50 50W(Ватт) 22Ω(Ом)±10% Резистор постоянный с регулировкой.
Торговая марка Алагирский завод сопротивлений, Северная Осетия
Страна изготовления СССР
Нормы и требования ОЖ0.467.546 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 120
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Доупаковка бумага
Состояние упаковки заводская
Транслитерация PEVR-50 22 Om±10% Variable Resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВР
Группа резисторов (в зависимости от условий эксплуатации) II

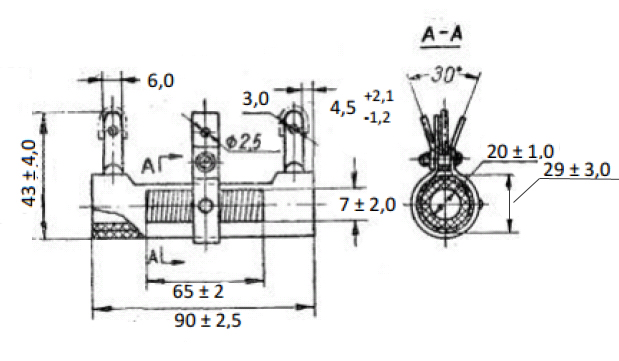

Габаритные размеры L*W*H 90х42х28 mm
Длина корпуса 90 mm
Диаметр корпуса 28 mm
Конструктивные особенности влагостойкий, трубчатый
Наличие регулировки есть
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 3
Расстояние между выводами 75 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВР-50 22 Ом±10%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 22 Ω
Пределы номинального сопротивления 22Ω - 1,5kΩ
Номинальная мощность 50 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±10%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12
Относительная влажность 98% при температуре +35°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВР-50 50W(Ватт) 22Ω(Ом)±10% Резистор постоянный с регулировкой.   (datasheet)

Полные аналоги

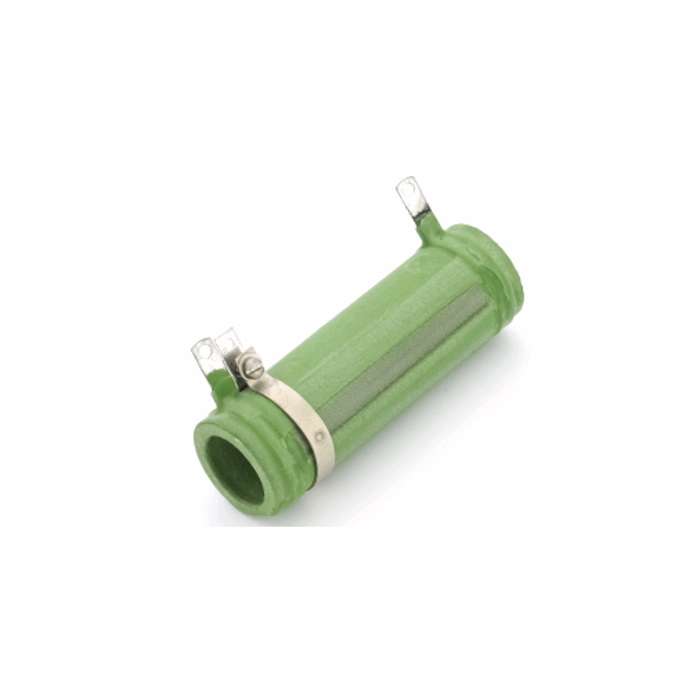

ПЭВР-50 50W(Ватт) 22Ω(Ом)±10% Резистор постоянный с регулировкой, фото
Артикул (ID): TN-7078
ПЭВР-50 50W(Ватт) 22Ω(Ом)±10% Резистор постоянный с регулировкой
  • 295 ₽ 1 шт.
  • 275 ₽ от 5 шт.
  • 265 ₽ от 50 шт.

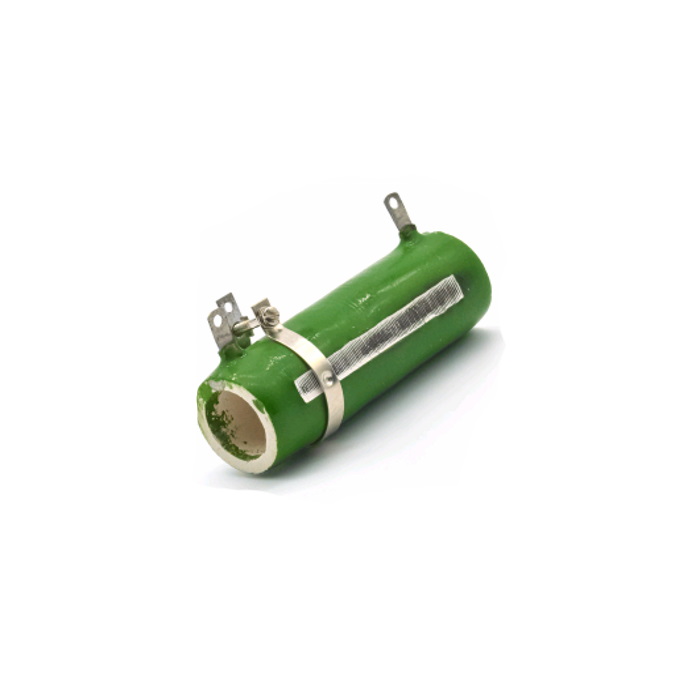

ПЭВР-50 50W(Ватт) 22Ω(Ом)±5% Резистор постоянный с регулировкой, фото
Артикул (ID): TN-7077
ПЭВР-50 50W(Ватт) 22Ω(Ом)±5% Резистор постоянный с регулировкой
  • 295 ₽ 1 шт.
  • 275 ₽ от 5 шт.
С5-36 50Вт 22Ом±10% ОАО "Алагирский Завод Сопротивления", фото
С5-36 50Вт 22Ом±10% ОАО "Алагирский Завод Сопротивления"
С5-36В 50Вт 22Ом±10% АО "Кермет", фото
С5-36В 50Вт 22Ом±10% АО "Кермет"
С5-36В 50Вт 22Ом±10% (аналог) RUICHI, фото
С5-36В 50Вт 22Ом±10% (аналог) RUICHI

Функциональные аналоги

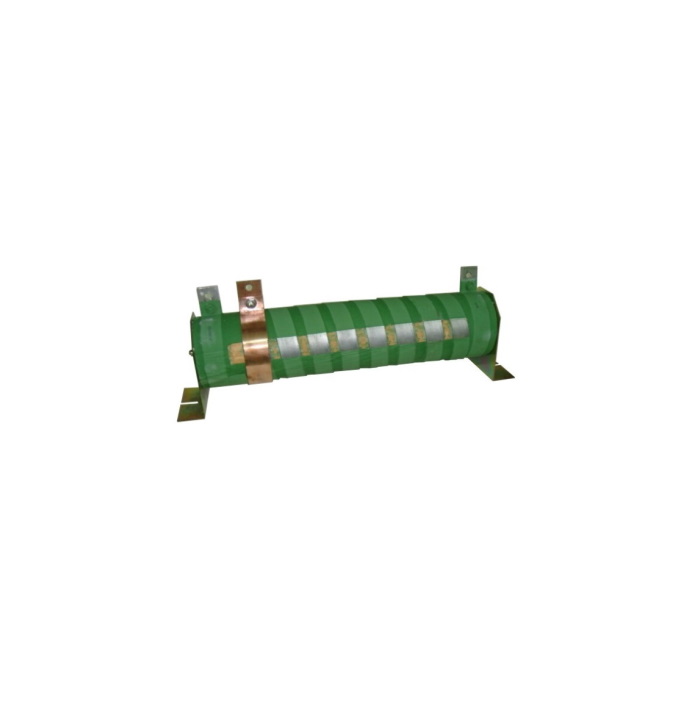

ПЭВР-50 50W(Ватт) 25Ω(Ом)±10% Резистор постоянный с регулировкой, фото
Артикул (ID): TN-5709
ПЭВР-50 50W(Ватт) 25Ω(Ом)±10% Резистор постоянный с регулировкой
  • 295 ₽ 1 шт.

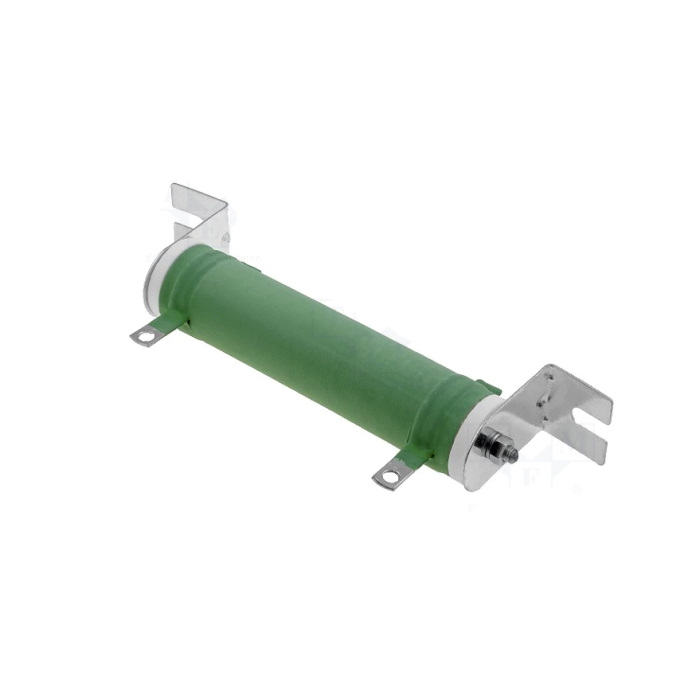

DSR-F 50W 22RJ HKFC Industrial, фото
DSR-F 50W 22RJ HKFC Industrial
ПЭВР-50Вт 22Ом±5% АО "Кермет", фото
ПЭВР-50Вт 22Ом±5% АО "Кермет"
С5-36 50Вт 22Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-36 50Вт 22Ом±5% ОАО "Алагирский Завод Сопротивления"
QL0050J0220000 ROYAL OHM, фото
QL0050J0220000 ROYAL OHM
R50W-22R SR PASSIVES, фото
R50W-22R SR PASSIVES
TE50B22RJ TE, фото
TE50B22RJ TE

Возможные аналоги

С5-35В 50W(Ватт) 22Ω(Ом)±5% Резистор постоянный, фото
Артикул (ID): SN-4944
С5-35В 50W(Ватт) 22Ω(Ом)±5% Резистор постоянный
  • 285 ₽ 1 шт.
  • 265 ₽ от 5 шт.

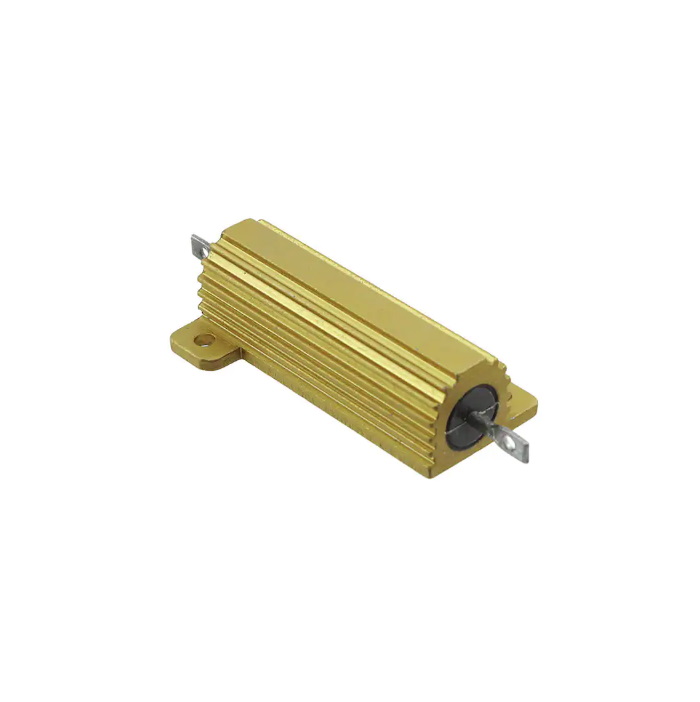

HS50-22RJ ARCOL, фото
HS50-22RJ ARCOL

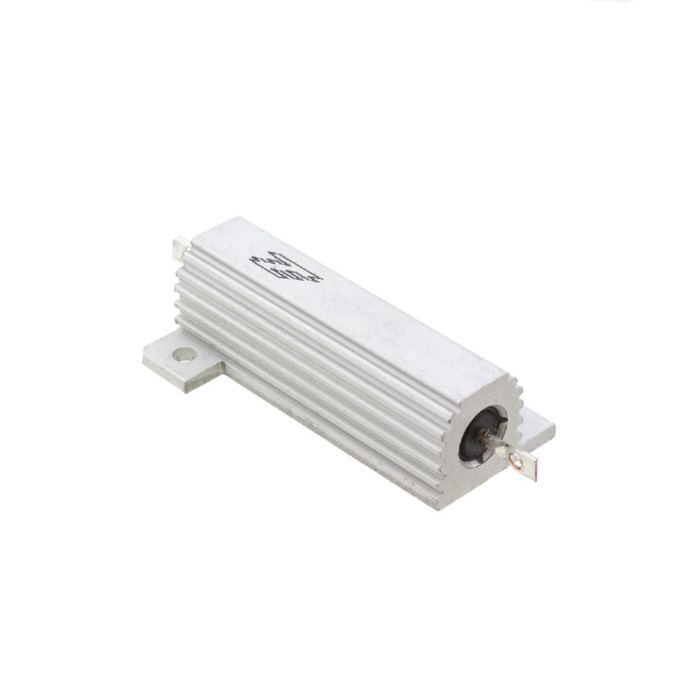

3-1625984-3 TE CONNECTIVITY, фото
3-1625984-3 TE CONNECTIVITY
AHP50W-22RJ SR PASSIVES, фото
AHP50W-22RJ SR PASSIVES

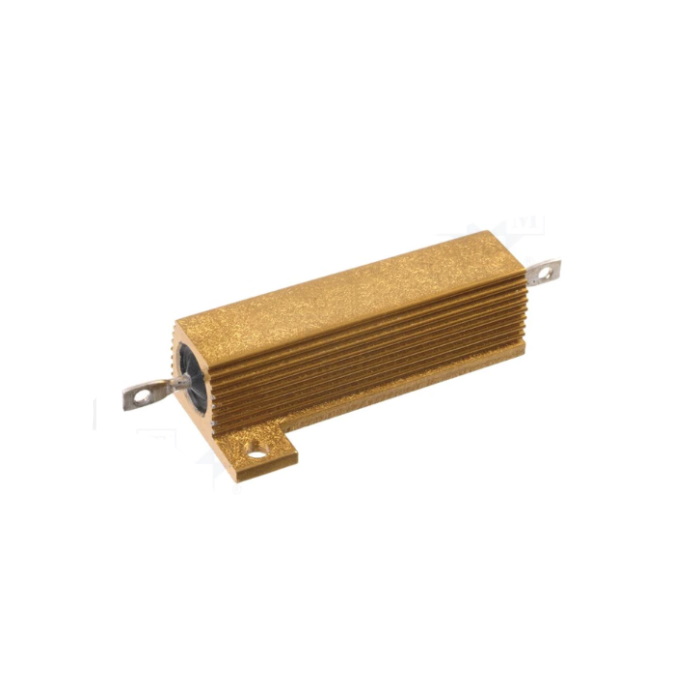

HS50 22R J Ohmite, фото
