ПЭВ-75 75W(Ватт) 680Ω(Ом)±5% Резистор постоянный(арт. TM-1804)

" 1" - ОТК; Алагирский завод сопротивлений, Северная Осетия; радиальное; ОЖ0.467.576 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TM-1804
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1978
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖ0.467.576 ТУ
Подробная документация
Аналоги и альтернативы
ID: 283817
На складе 2 шт
  • Цена от 205 ₽
  • 1 шт 205 ₽
Количество
Быстрый заказ

ПЭВ-75 75W(Ватт) 680Ω(Ом)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 75 - номинальная мощность: 75W(Ватт); 680Ω – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-75 75W(Ватт) 680Ω(Ом)±5% Резистор постоянный
Торговая марка Алагирский завод сопротивлений, Северная Осетия
Страна изготовления СССР
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 157
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Доупаковка бумага
Состояние упаковки заводская
Транслитерация PEV-75 75W(Watt) 680Ω(Ohm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II

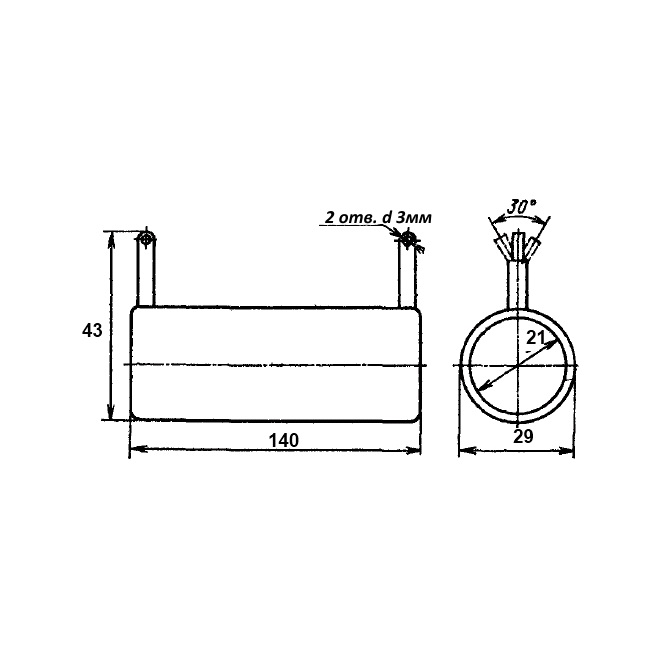

Габаритные размеры L*W*H 140х29х43mm
Длина корпуса 140 mm
Диаметр корпуса 29 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 117 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-75 680Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 680 Ω
Пределы номинального сопротивления 47 Ω - 56 kΩ
Номинальная мощность 75 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12
Относительная влажность 98% при температуре +35°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-75 75W(Ватт) 680Ω(Ом)±5% Резистор постоянный   (datasheet)

Полные аналоги

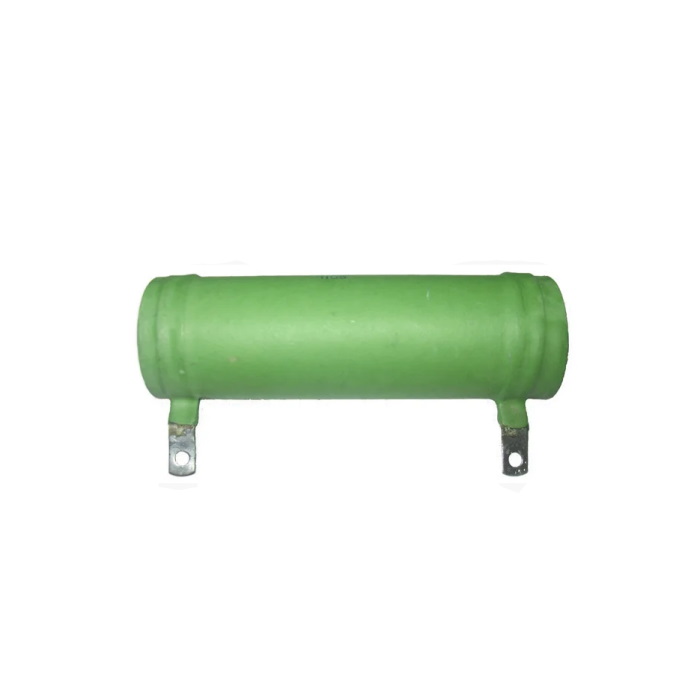

С5-35В 75Вт 680Ом±5% АО "Кермет", фото
С5-35В 75Вт 680Ом±5% АО "Кермет"
С5-35 75Вт 680Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 75Вт 680Ом±5% ОАО "Алагирский Завод Сопротивления"

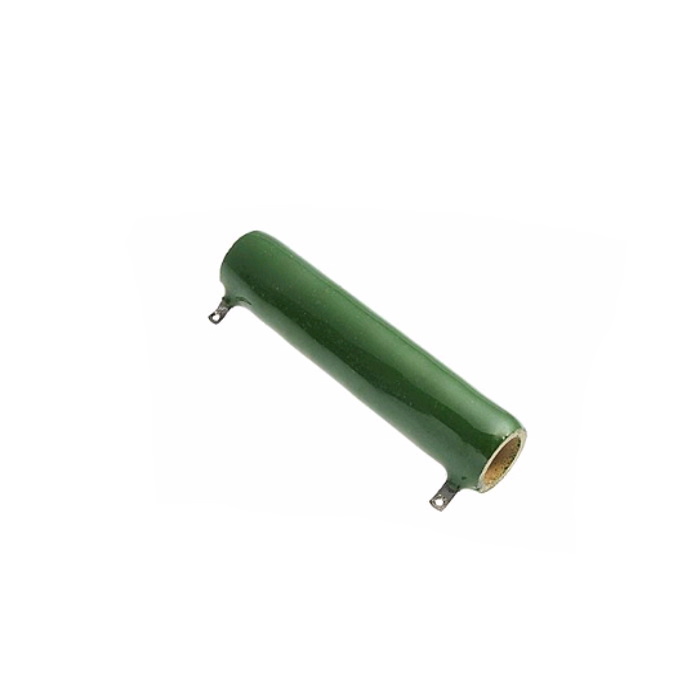

Функциональные аналоги

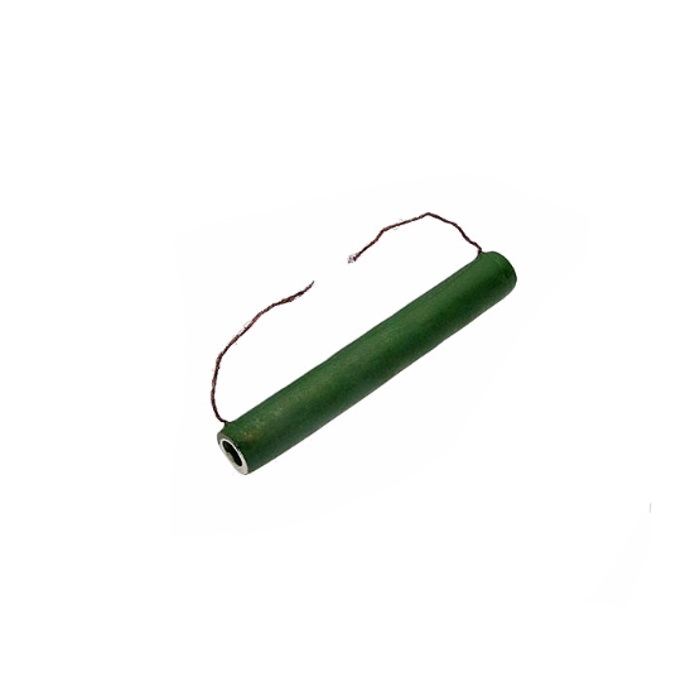

ПЭ-75Вт 680Ом±5% ОАО "Виток", фото
ПЭ-75Вт 680Ом±5% ОАО "Виток"

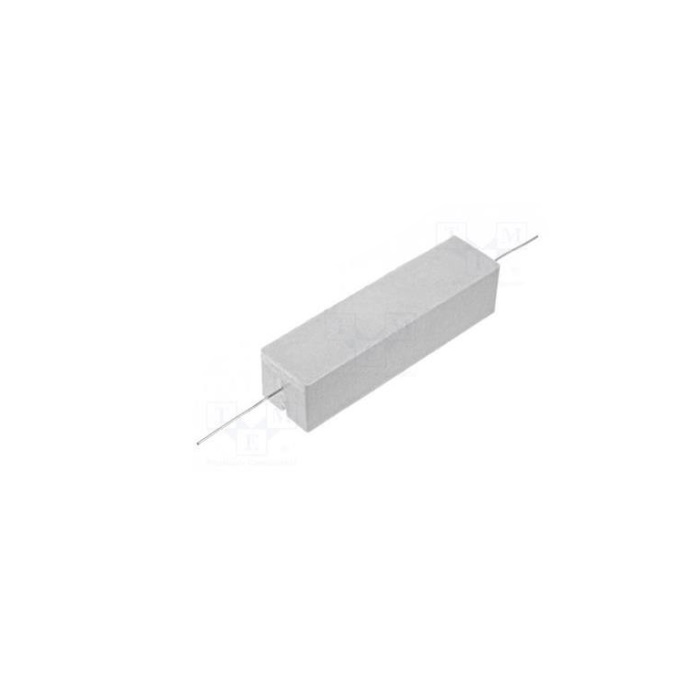

RX27-1 75W 680RJ RUICHI, фото
RX27-1 75W 680RJ RUICHI
ПЭВ-75Вт 1кОм Резистор., фото
ПЭВ-75Вт 1кОм Резистор.
RX27-1 75W 680RJ XIN HUA, фото
RX27-1 75W 680RJ XIN HUA
С5-35В 75Вт 1кОм±5% АО "Кермет", фото
С5-35В 75Вт 1кОм±5% АО "Кермет"

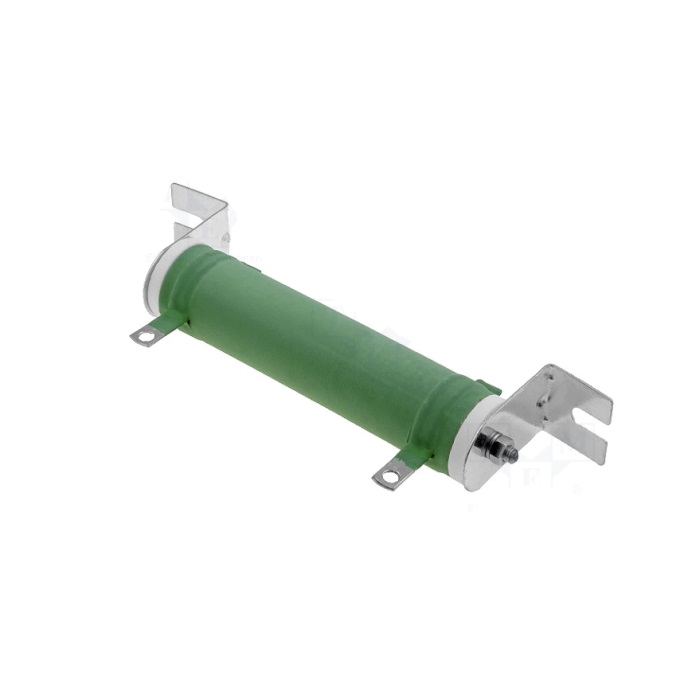

Возможные аналоги

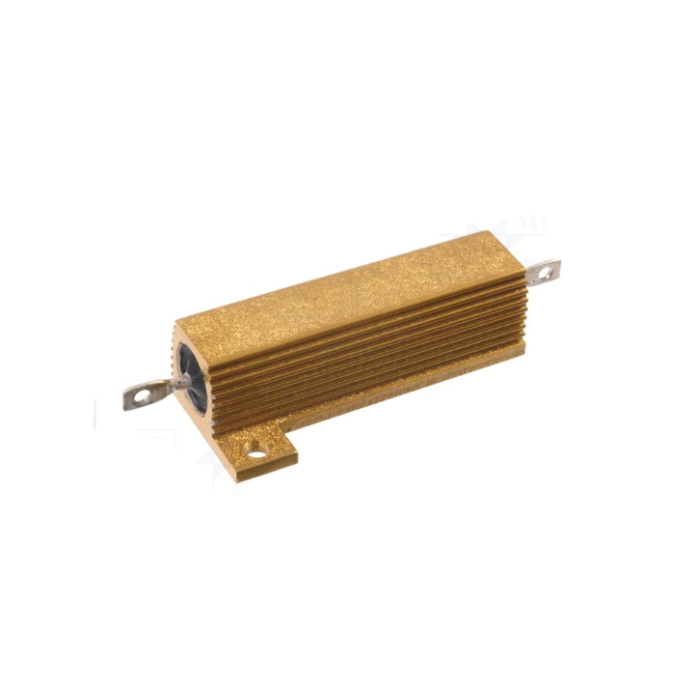

AH 75W 680RJ XIN HUA, фото
AH 75W 680RJ XIN HUA

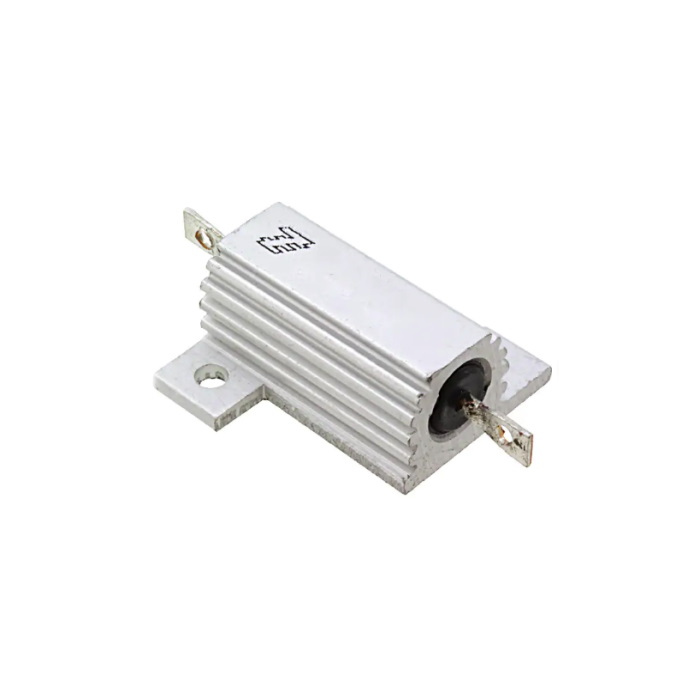

THS75680RJ TE, фото
THS75680RJ TE
HS75 680RJ, фото
HS75 680RJ

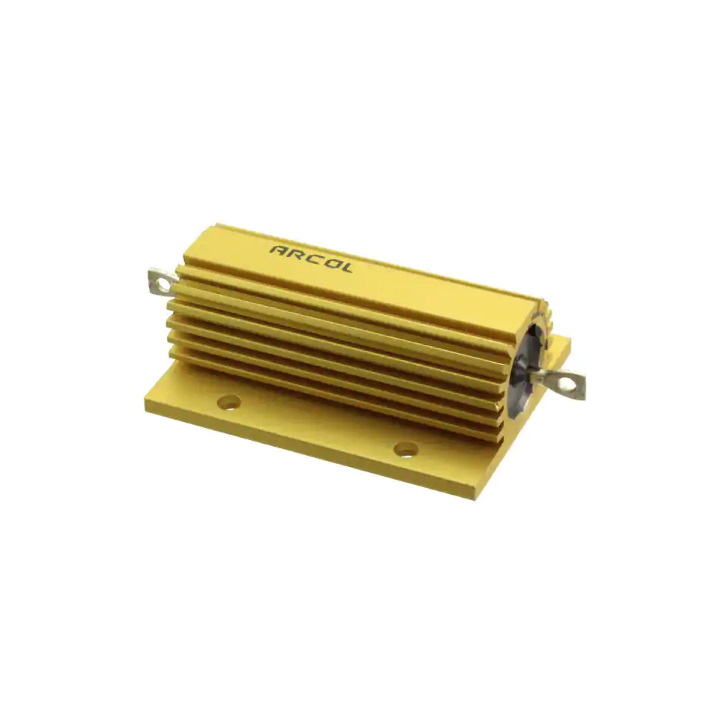

AHA80AFB-681R Yageo, фото
AHA80AFB-681R Yageo
QL0080J0681000 ROYAL OHM, фото
QL0080J0681000 ROYAL OHM

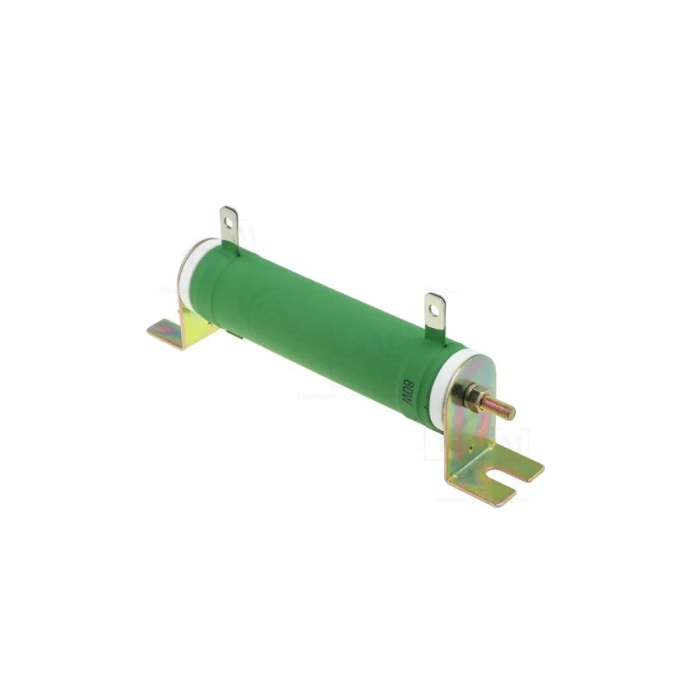

R80W-680R SR PASSIVES, фото
R80W-680R SR PASSIVES
