ПЭВ-30 30W(Ватт) 15kΩ(кОм)±5% Резистор постоянный(арт. TN-1404)

" 1" - ОТК; ПО Эркон, Нижний Новгород; радиальное; ОЖ0.467.576 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-1404
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1962
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖ0.467.576 ТУ
Подробная документация
Аналоги и альтернативы
ID: 279537
На складе 2 шт
  • Цена от 205 ₽
  • 1 шт 205 ₽
Количество
Быстрый заказ

ПЭВ-30 30W(Ватт) 15kΩ(кОм)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 30 - номинальная мощность: 30W(Ватт); 15kΩ – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-30 30W(Ватт) 15kΩ(кОм)±5% Резистор постоянный
Торговая марка ПО Эркон, Нижний Новгород
Страна изготовления СССР
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 49,04
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка
Транслитерация PEV-30 30W(Watt) 15kΩ(kOhm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II

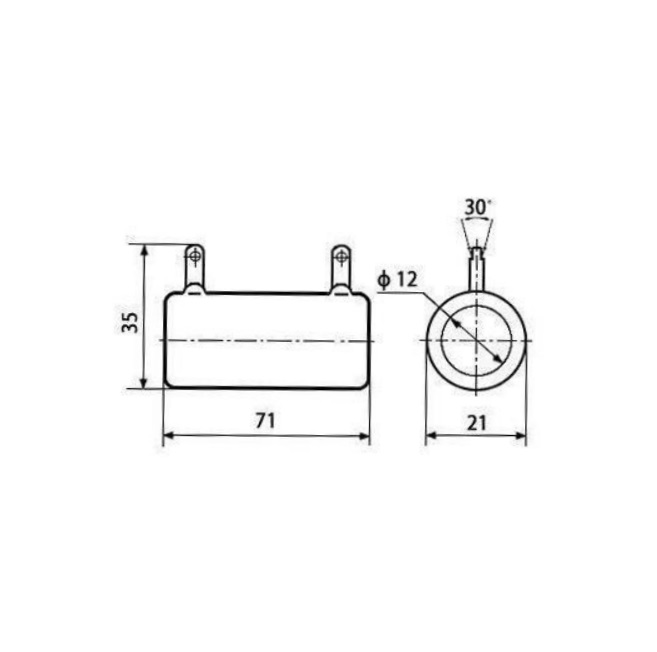

Габаритные размеры L*W*H 71х21х35 mm
Длина корпуса 71 mm
Диаметр корпуса 21 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 53 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-30Вт 15кОм±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления kΩ (кОм)
Номинальное сопротивление 15 kΩ
Пределы номинального сопротивления 10 Ω - 30 kΩ
Номинальная мощность 30 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 20 000 час.
Минимальный срок сохраняемости, лет 20
Относительная влажность 98% при температуре +40°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-30 30W(Ватт) 15kΩ(кОм)±5% Резистор постоянный   (datasheet)

Полные аналоги

С5-35 30Вт 15кОм±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 30Вт 15кОм±5% ОАО "Алагирский Завод Сопротивления"
С5-35В 30Вт 15кОм±5% АО «Кермет», фото
С5-35В 30Вт 15кОм±5% АО «Кермет»

Функциональные аналоги

SQP30AJB-15K Yageo, фото
SQP30AJB-15K Yageo
ПЭВ-30Вт 18кОм ОАО "Алагирский Завод Сопротивления", фото
ПЭВ-30Вт 18кОм ОАО "Алагирский Завод Сопротивления"
ПЭ-30Вт 15кОм±5% ОАО "Виток", фото
ПЭ-30Вт 15кОм±5% ОАО "Виток"
RX27-1 30W 15KJ XIN HUA, фото
RX27-1 30W 15KJ XIN HUA
RX27-1 30W 15KJ RUICHI, фото
RX27-1 30W 15KJ RUICHI

Возможные аналоги

RER75F1502MCSL Vishay Dale, фото
RER75F1502MCSL Vishay Dale
AH 30W 15KJ XIN HUA, фото
AH 30W 15KJ XIN HUA
CRL30W 15KJ CCO, фото
CRL30W 15KJ CCO
RER75F1502RC02 Vishay Dale, фото
RER75F1502RC02 Vishay Dale
RER75F1502MC02 Vishay Dale, фото
RER75F1502MC02 Vishay Dale
SQP 30W 15KJ XIN HUA, фото
SQP 30W 15KJ XIN HUA
