SMA-C316P Разъем субминиатюрный кабельная вилка (арт. ZA-8557)

Артикул (ID): ZA-8557
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
ID: 491083
На складе 250 шт
  • Цена от
    Включая НДС
     49.7 ₽
  • 1 шт. 57.23 ₽
  • от 10 шт. 52.71 ₽
  • от 100 шт. 49.7 ₽
Количество
Быстрый заказ

SMA-C316P Разъем субминиатюрный высокочастотный под гибкий кабель. Кабельная вилка резьбового сочленения. Структура условного обозначения: SMA – субминиатюрный вариант разъема версии «А»; волновое сопротивление 50 Ом (обозначение отсутствует); C – технологический код производителя; 316 – условное обозначение марки кабеля (RG-316); P – вилка. Присоединение провода путем обжима с предварительной зачисткой. Применяется для подключения высокочастотных коаксиальных кабелей, для мобильной GSM и GPS связи и другого коммуникационного оборудования. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования MIL-C-39012, IEC 169-15, CECC22110/111
Дата изготовленияi не указана
Масса изделия, гр 2,6
Вид упаковки полиэт. пакет (50шт)
Состояние упаковки заводская
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов SMA
Тип разъема вилка
Ответная часть разъема SMA-C316F
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Диаметр корпуса 7,8 mm
Материал корпуса латунь
Покрытие корпуса Au (золото)
Тип центрального контакта штырь
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Диаметр центрального контакта 0,9 mm
Количество контактов 1
Метод монтажа механический на кабель
Метод монтажа электрический обжим
Метод сочленения резьбовой (1/4"-36UNS-2A)
Полярность сочленения стандартная
Материал изолятора PTFE (тефлон)
Цвет изолятора белый

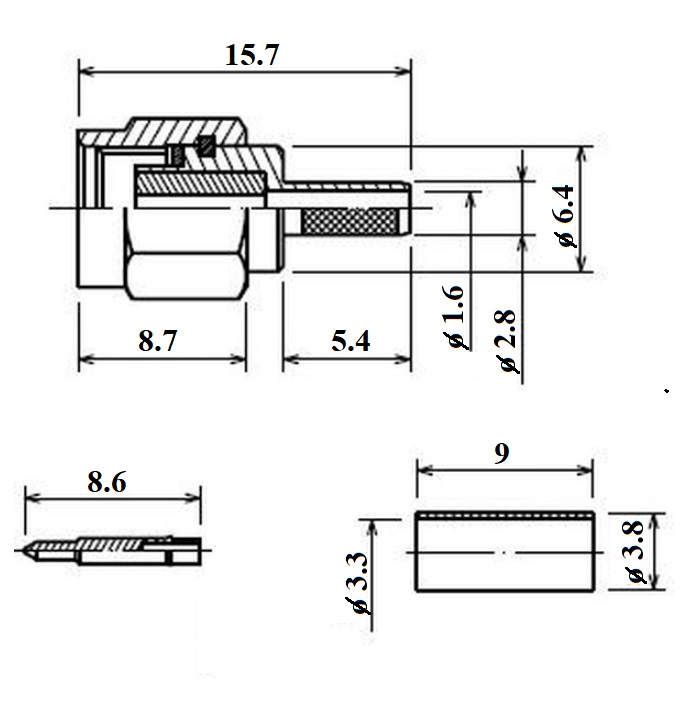

Габаритные размеры L*W*H 7,8х15,7 mm
Марки присоединяемых кабелей RG316
Диаметр присоединяемых кабелей 2,6 mm;
Способ монтажа оплетки кабеля обжим
Спец. инструмент для обжима оплетки WJ-407
Инструмент для затяжки гайки разъема ТА-0397 (динамометрический ключ 5/16)
Коды монтажных отверстий -
Дополнительные характеристики -
Состояние товара -
Статус изделия В настоящее время выпускает Компания RUICHI, Китай
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение 500 V
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 6 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3
Напряжение пробоя диэлектрика 1000 V
Сопротивление центрального контакта < 3 mΩ
Сопротивление внешнего контакта < 2 mΩ
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Степень защиты IPi IP68
Интервал рабочих температур от -55 до +155°C
Ресурс 500 сочленений-расчленений
Минимальная наработка 15 000 час.
