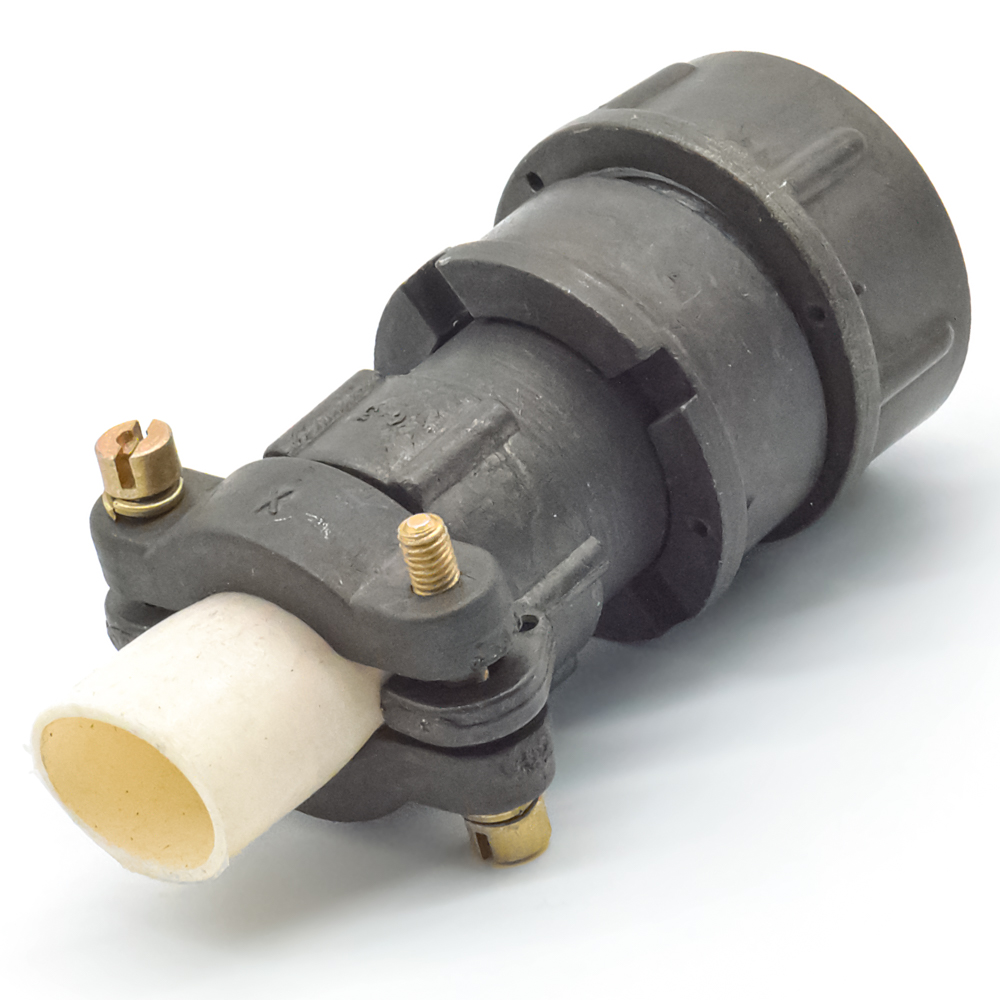

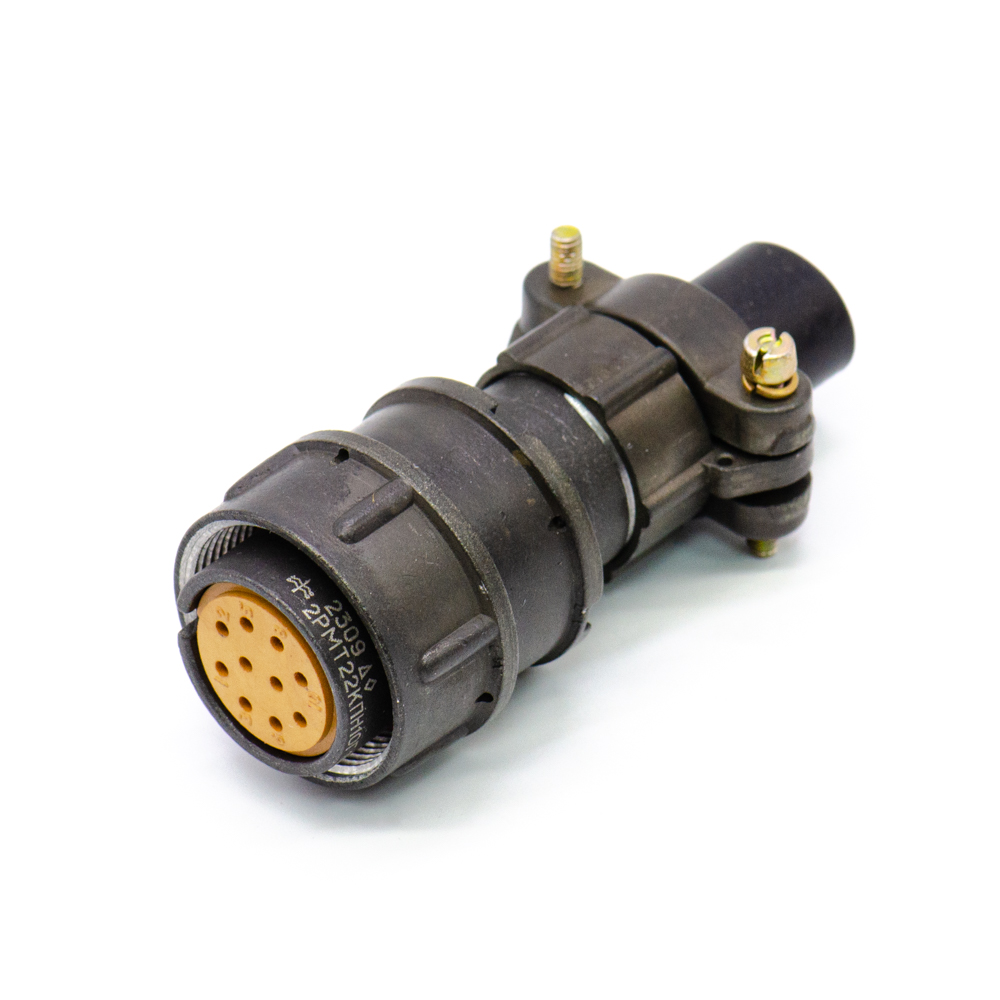

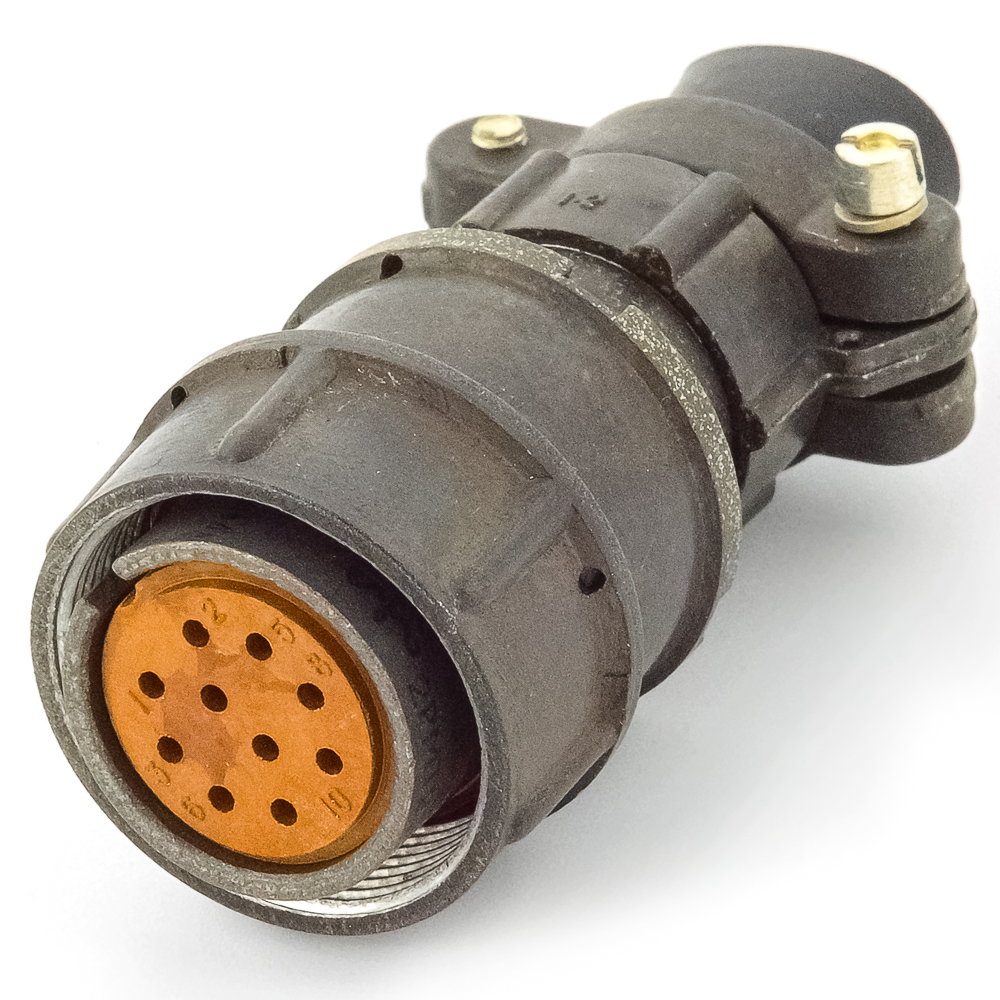

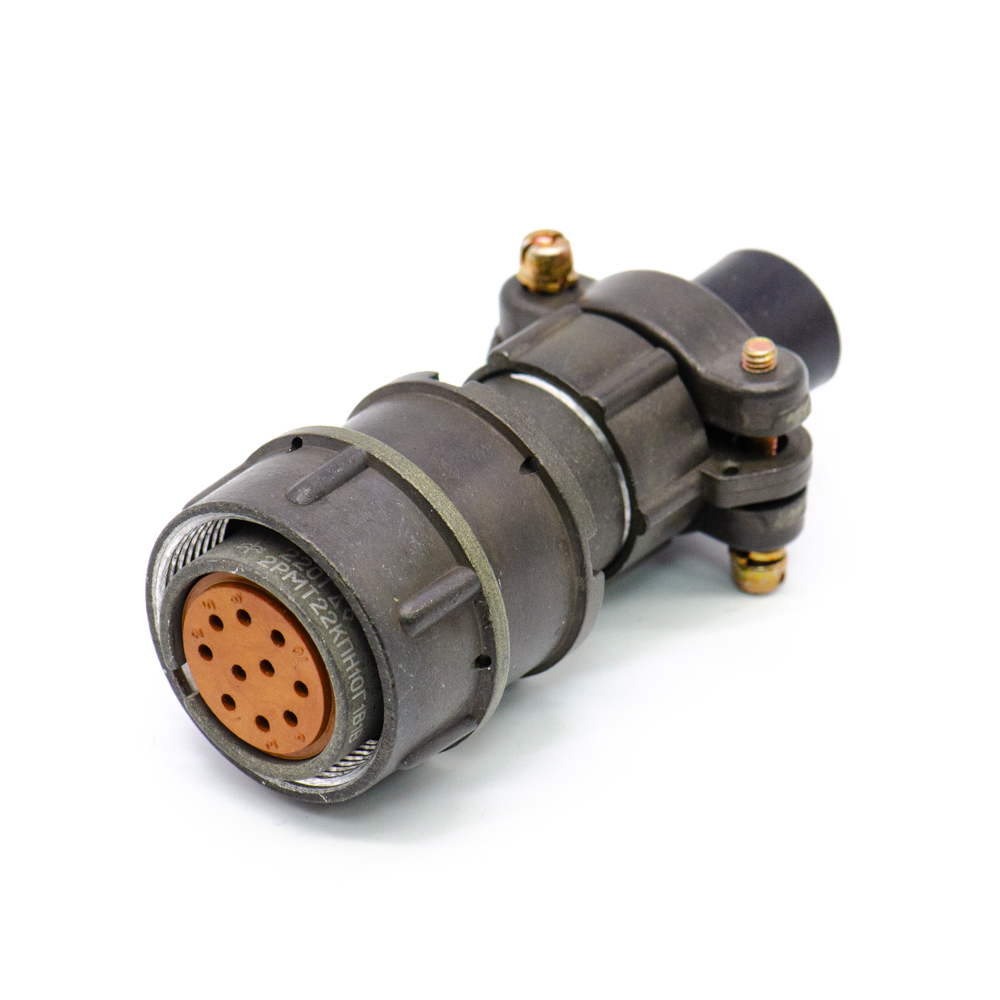

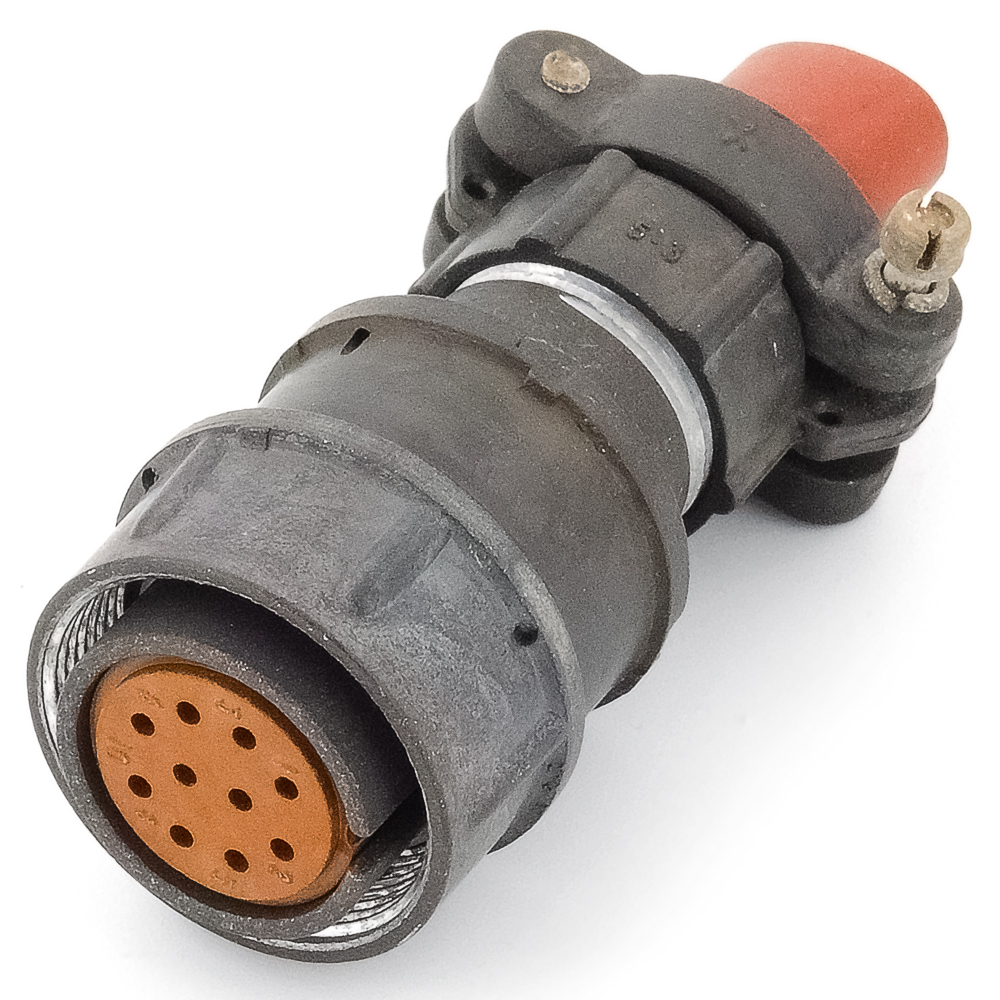

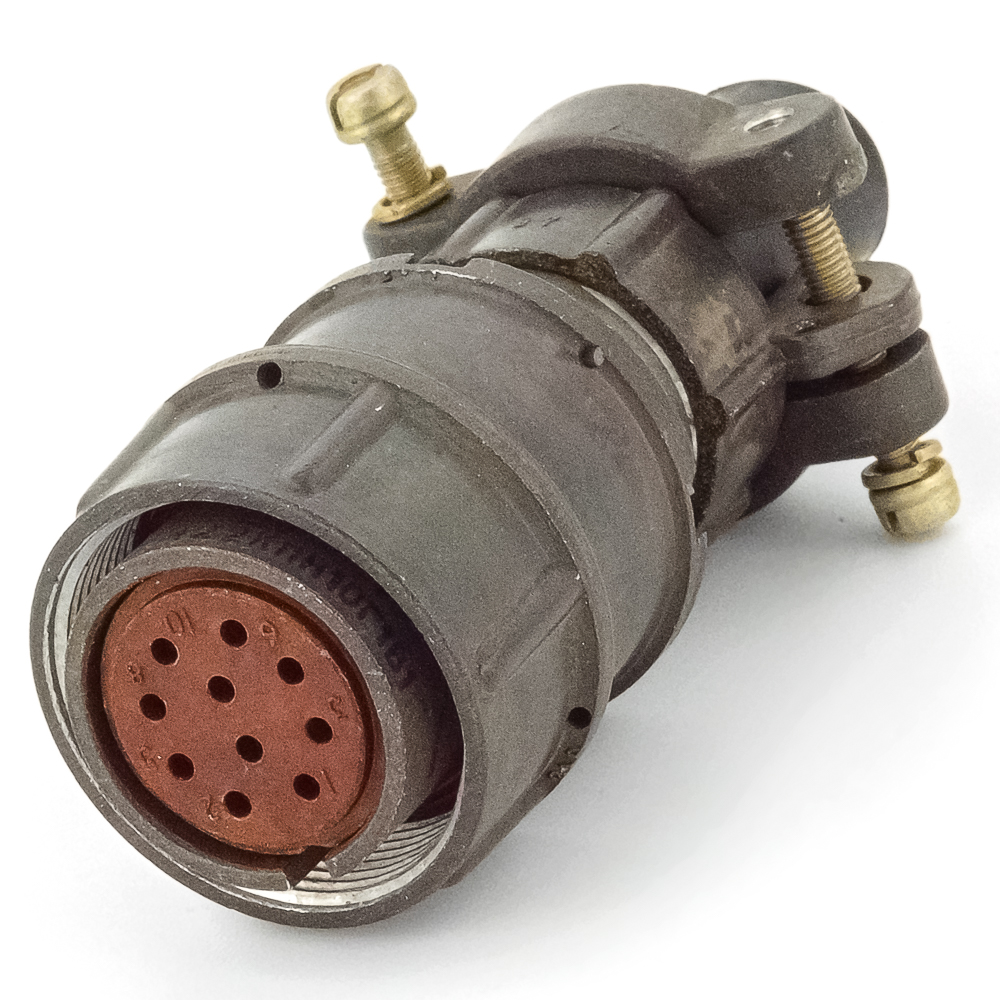

2РМТ22КПН10Г1А1В Розетка кабельная (арт. TN-3570)

к сравнению отложить

НПО «Элекон», г. Казань

Артикул (ID): TN-3570

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 2000
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "9"- ОС
ТУ ГЕ0.364.126ТУ

Подробная документация

Аналоги и альтернативы

ID: 279051

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём низкочастотный цилиндрический малогабаритный 2РМТ22КПН10Г1А1В предназначен для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) токов. Предназначен для объемного монтажа с резьбовой фиксацией сочлененного положения. Расшифровка: 2РМТ - негерметичный тропикоустойчивый тип соединителя; 22 - посадочный диаметр корпуса; К - корпус кабельный; П - прямой вид патрубка; Н - гайка для неэкранированного кабеля; 10 - количество контактов; Г - розетка; 1 - сочетание контактов (10 - контактов диаметром 1 мм) А - покрытие контактов - золото; 1 - теплостойкость 100 °С; В - всеклиматическое исполнение. Ответной частью этого разъема являются блочные вилки 2РМ(Т)22Б10Ш1А1В, 2РМ22бпн(э)10Ш1А1В, 2РМТ22бпн(э)10Ш10А1В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения
ТУ	ГЕ0.364.126ТУ
Вид приемки i	"9"- ОС
Масса изделия, гр	40,5
Дата выпуска	2000
Транслитерация	2RMT22KPN10G1A1V
Состояние упаковки	самоупаковка

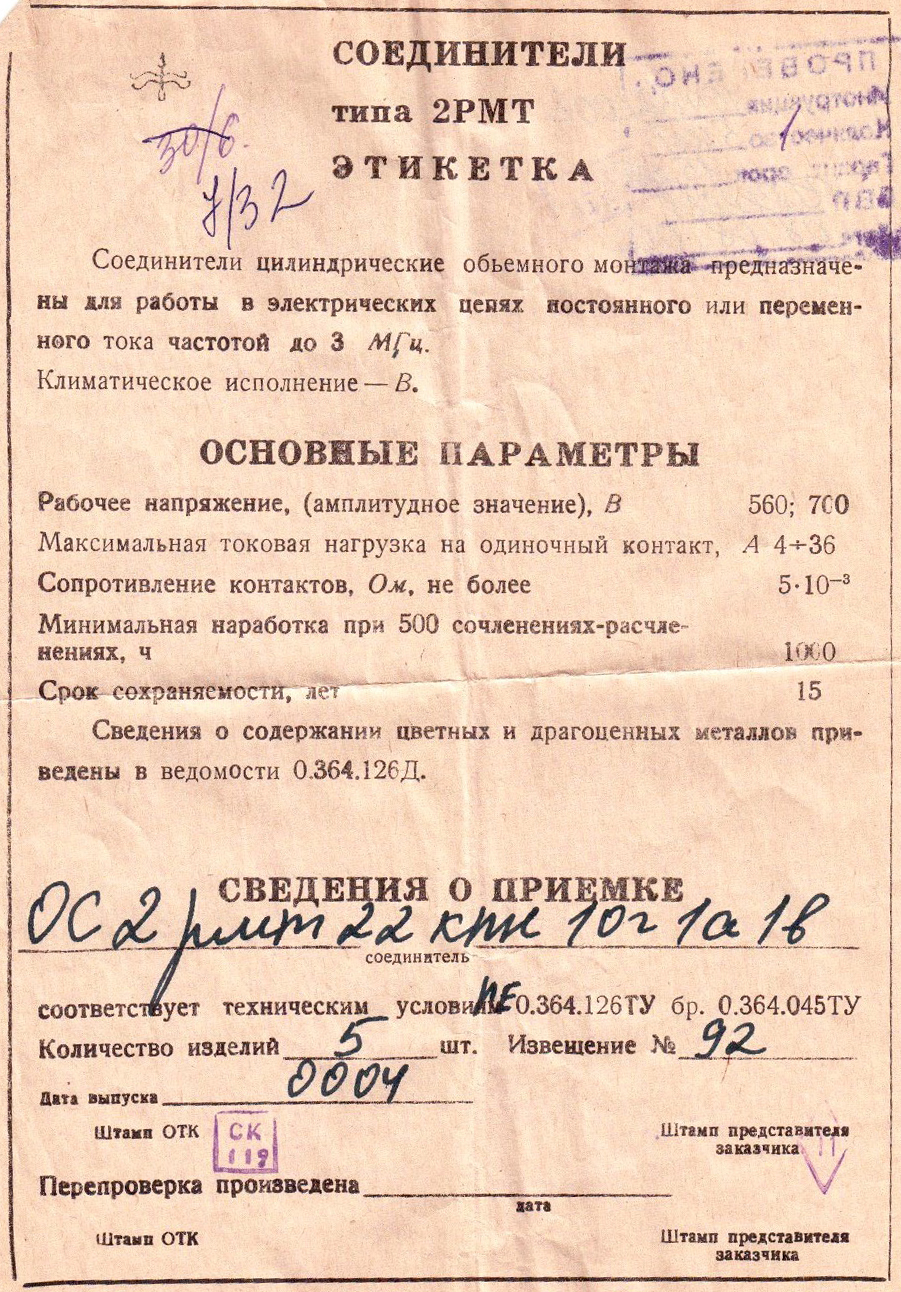

Наличие паспорта - этикетки	этикетка
Нормы и требования	ГЕ0.364.126ТУ
Дата изготовленияi	1992-2017

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	2РМТ
Условный размер корпуса	22
Количество выводов или контактов	10
Условный номер контактного набора	1 - все контакты Ø 1 mm
Покрытие выводов или контактов	Au (золото)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объемный
Фактическая маркировка	ОС 2РМТ22КПН10Г1А1В
Цвет изделия	серый
Габаритные размеры LWH	28х68 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Гайка патрубка	для неэкранированого кабеля
Тип контактов	гнездо
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	5 mΩ
Номинальное напряжение	560 V
Рабочий ток	7 A суммарно 58 A
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	490 m/c²
Акустические шумы:	-
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	1000 MΩ
Однократное действие: Пиковое ударное ускорение	5000 m/c²
Многократное действие: Пиковое ударное ускорение	1000 m/c²

Условия эксплуатации

Минимальная наработка при макс. температуре контакта 80⁰С	175 000 ч.
Интервал рабочих температур	от -60 до +100°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	В - всеклиматическое исполнение
Статус изделия	В настоящее время разъёмы 2РМТ выпускает ОАО "Элекон", г. Казань
