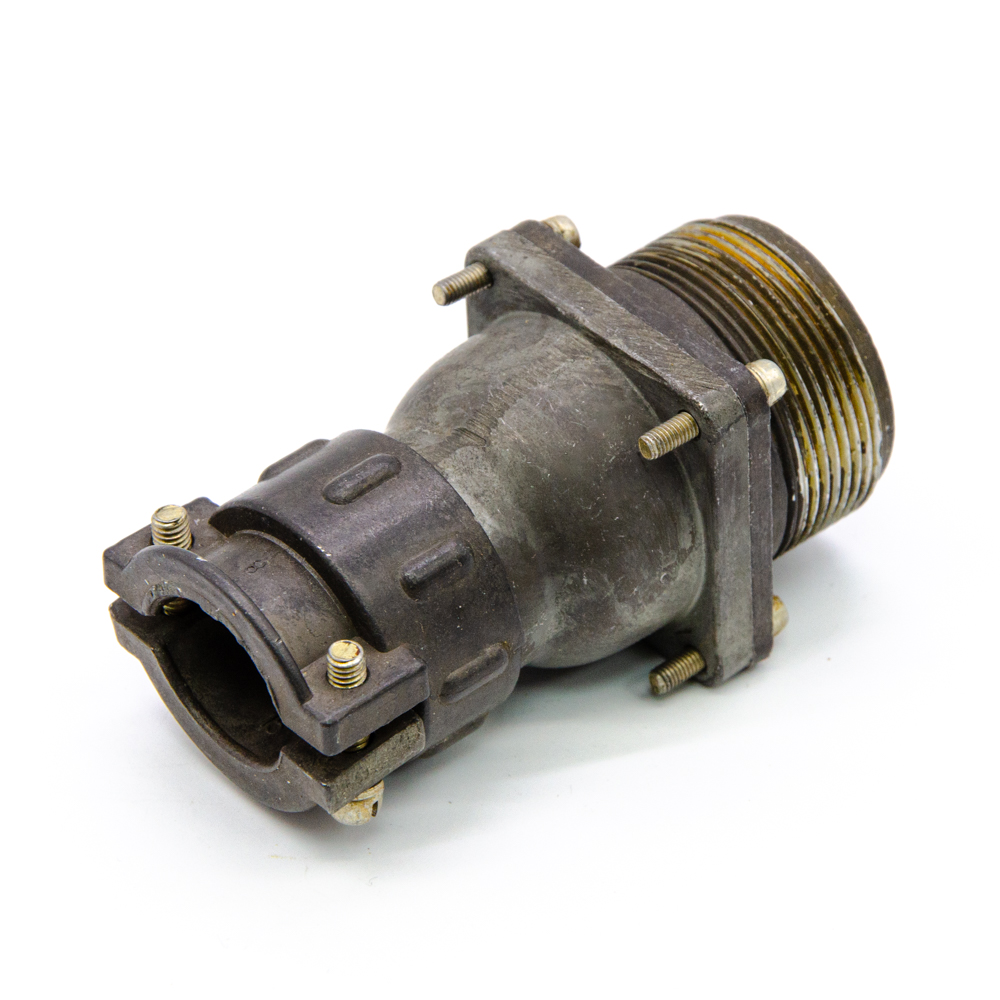

ШР32ПК14НШ5 Вилка блочная (арт. TN-4220)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

АО «Нур»

Артикул (ID): TN-4220

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1986
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕО.364.107 ТУ

Подробная документация

ID: 239872

На складе 3 шт

Цена от
Включая НДС
550 ₽
1 шт. 550 ₽

Количество

Быстрый заказ

Разъём ШР32ПК12НГ1Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 32 - условный размер корпуса; ПК - блочная часть с прямым патрубком ; 12 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г - розетка (гнездо); 1 - сочетание контактов - 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм; Н - покрытие контактов - никель. Колодка блочная ШР32ПК12НГ1Н сочленяется с кабельными вставками ШР32П(У)12Э(Н)Г1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО «Нур»
Страна происхождения
ТУ	ГЕО.364.107 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	120
Дата выпуска	1986
Транслитерация	SHR32PK14NSH5
Вид упаковки	самоупаковка
Дата изготовленияi	1976-1991
Нормы и требования	ГЕО.364.107 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	32
Количество выводов или контактов	14
Условный номер контактного набора	5 - 14 контактов Ø 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР32ПК14НШ5
Цвет изделия	темно-серый

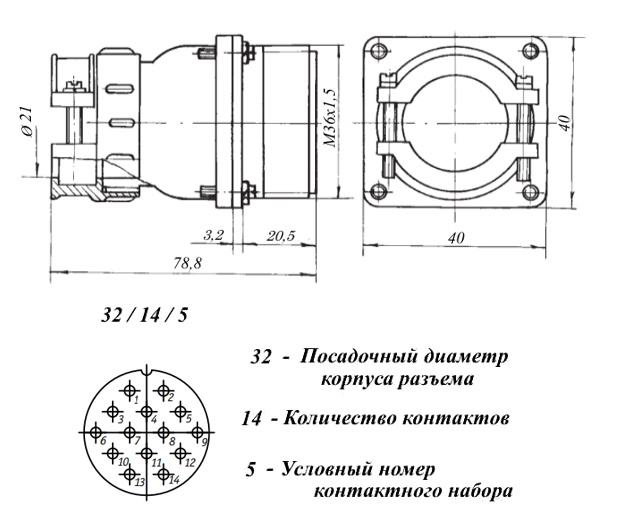

Габаритные размеры LWH	40х40х78 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	для неэкранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	2,5 mΩ
Номинальное напряжение	850 V
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
Акустические шумы:	-
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/с²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада	1 день (в наличии)
