МКУ48-С РА4.500.306 24VDC 4 замык. Реле нейтральное в кожухе, РА0.450.002 ТУ (арт. TM-6919)

ОАО «Иркутский релейный завод»; " 1" - ОТК; -; закрытое; -; в плату, в колодку; неполяризованное реле, нейтральное электромагнитное реле…; МКУ48-С…
СССР
Артикул (ID): TM-6919
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ РА0.450.002 ТУ
  • ГОСТ ГОСТ 16121-86
Подробная документация
ID: 287014
На складе 23 шт
  • Цена от
    Включая НДС
     1161 ₽
  • 1 шт 1161 ₽
Количество
Быстрый заказ

Реле МКУ48-С РА4.500.306 зачехленное, одностабильное, двухпозиционное, с двумя замыкающими контактами. Предназначено для коммутации электрических цепей постоянного и переменного тока чатотой до 50 Гц. Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, в нормальных климатических условиях (обмотка обесточена) - не менее 200 МОм. Номинальное напряжение - 24 В. Род тока - постоянный. Расшифровка условного обозначения МКУ48-С РА4.500.306: МКУ 48-С - тип реле; РА4.500.306-исполнение реле в зависимости от рабочего напряжения и контактной группы.Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МКУ48-С РА4.500.306 24VDC 4 замык. Реле нейтральное в кожухе, РА0.450.002 ТУ
Торговая марка ОАО «Иркутский релейный завод»
Страна изготовления СССР
Нормы и требования РА0.450.002 ТУ; ГОСТ 16121-86
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 430
Транслитерация MKU48-S RA4.500.306 24VDC 4 closed. Neutral relay in casing, RA0.450.002 TU
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные характеристики

Функциональная группа Реле электромагнитное
Функциональный тип Реле нейтральное
Серия реле МКУ48-С
Исполнение РА4.500.306
Поляризация нейтральное
Число и вид контактов 4 замык.
Количество групп контактов две контактные группы
Тип реле (конструктивное исполнение) закрытое
Род тока постоянный
Герметичность нет
Материал выводов латунь

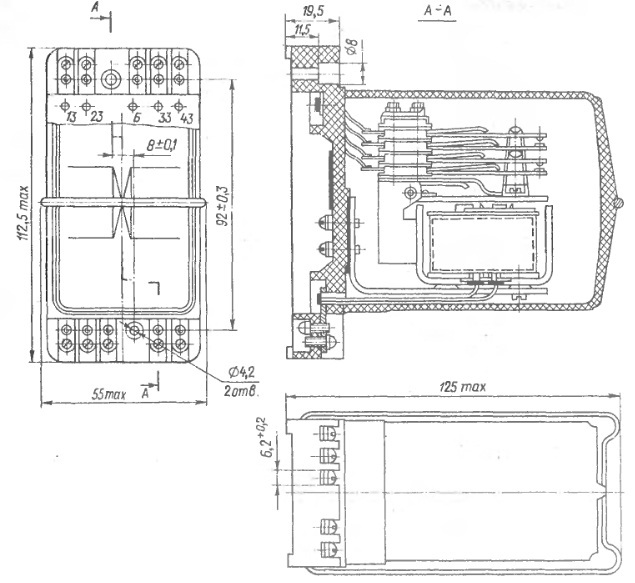

Габаритные размеры L*W*H 112,5х55х125 mm
Материал корпуса металл
Покрытие корпуса без покрытия
Цвет корпуса серый
Длина корпуса 112,5 mm
Ширина корпуса 55 mm
Высота корпуса 125 mm
Метод монтажа механический в плату, в колодку
Метод монтажа электрический пайка
Фактическая маркировка МКУ 48-С РА4.500.306 24В
Рабочее положение горизонтальное, контактным набором сверху
Другие наименования неполяризованное реле, нейтральное электромагнитное реле…
Аналогичные серии МКУ48-С…

Технические характеристики

Номинальное напряжение 24 VDC
Номинальное напряжение контактов 24 V
Номинальное напряжение катушки 24 VDC
Сопротивление обмоток 459 - 561 Ω
Напряжение срабатывания 20 V
Напряжение отпускания 6 V
Время срабатывания 60 ms
Время отпускания 60 ms
Вид нагрузки индуктивная
Коммутируемая мощность, max 50 W
Частота коммутации 50 Hz
Сопротивление изоляции 200 MΩ
Электрическая прочность изоляции 1500 V
Синусоидальная вибрация: :
Механический удар многократное действие: пиковое ударное ускорение 15 g
Механический удар однократное действие: пиковое ударное ускорение 150 g

Условия эксплуатации

Интервал рабочих температур от -50 до +50°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Ресурс 250000 циклов
Минимальный срок сохраняемости, лет 15
МКУ48-С РА4.500.306 24VDC 4 замык. Реле нейтральное в кожухе, РА0.450.002 ТУ   (datasheet)
