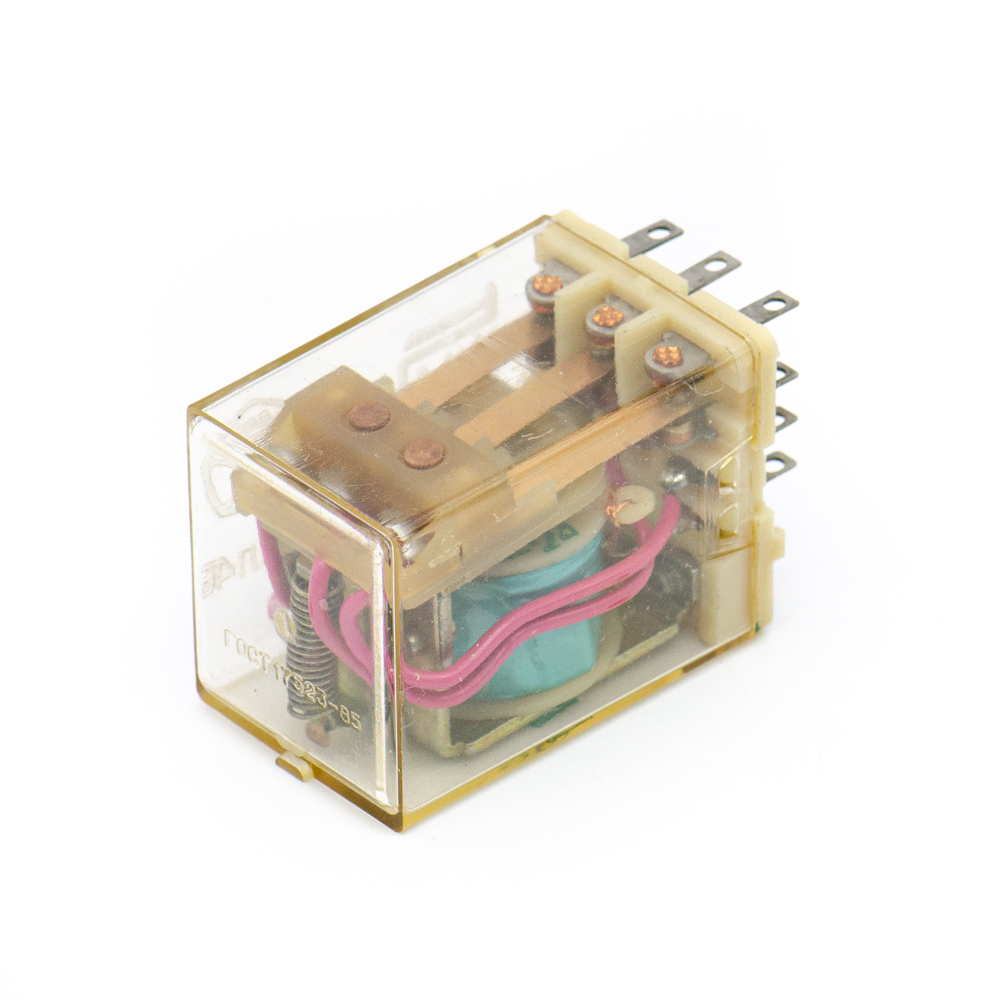

РП21-003-УХЛ4 24VAC 50Hz 3 перекл. Реле промежуточное (арт. TN-1248)

СССР
Артикул (ID): TN-1248
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1988
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТУ 16-523.593-80
Подробная документация
ID: 282604
На складе 4 шт
  • Цена от
    Включая НДС
     225 ₽
  • 1 шт 225 ₽
Количество
Быстрый заказ

Реле РП21-003-УХЛ4 24В электромагнитное промежуточное, низкочастотное, одностабильное, для коммутации электрических цепей постоянного и переменного тока. Используются в различных устройствах промышленной автоматики, низковольтных комплексных устройств различного направления, торговом, медицинском оборудовании и энергетике. Расшифровка условного обозначения РП21-003-УХЛ4 24В: РП - реле промежуточное; 21 - номер серии; М - модернизированное;  003 -  3 переключающих; УХЛ4 - климатическое исполнение (УХЛ, 0) и категория размещения (4); 24В - номинальное напряжением обмотки. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП21-003-УХЛ4 24VAC 50Hz 3 перекл. Реле промежуточное
Торговая марка No name USSR
Страна происхождения СССР
Дата выпуска 1988
Вид приемки i "1"- ОТК
Масса изделия, гр 63
ТУ ТУ 16-523.593-80
Транслитерация rp21-003-uhl4-24vac-50hz-3-perekl.-rele-promezhutochnoe
Вид упаковки картонная коробка (8шт)
Кратность упаковки 8
Состояние упаковки заводская
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа Реле электромагнитное
Функциональный тип промежуточное
Типономинал / Типоконструкция с тремя переключающими контактами
Исполнение по виду возврата одностабильное
Рабочее положение любое
Метод монтажа при помощи разъемного контактного соединения (на розетке)
Фактическая маркировка РП21-003-УХЛ4
Цвет изделия белый

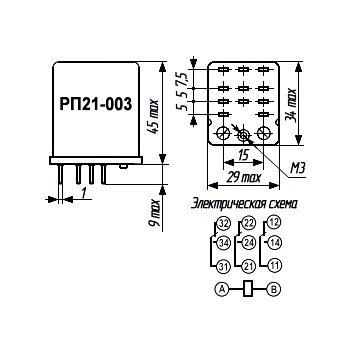

Габаритные размеры L*W*H 34х29х54 mm
Длина корпуса 34 mm
Высота корпуса 45 mm
Ширина корпуса 29 mm
Материал корпуса пластик
Количество выводов или контактов 11
Количество контактов 11
Количество катушек реле 1
Покрытие выводов или контактов лужение

Технические характеристики

Частота коммутации 50 Hz
Род тока постоянный и переменный
Номинальный ток 2 A
Номинальный ток контактов 5 A
Минимальный ток контактов 0,010 A
Номинальное напряжение 24 V
Номинальное напряжение катушки 24 VAC
Номинальное напряжение контактов 0,010 А
Время срабатывания 30 ms
Время отпускания 30 ms

Условия эксплуатации

Климатическое исполнениеi УХЛ4
Интервал рабочих температур от -40 до +55°С
Относительная влажность 98% при температуре +25°С
Ресурс 16 млн.циклов
Минимальная наработка 50000 часов
Срок отгрузки со склада 1 день (в наличии)
РП21-003-УХЛ4 24VAC 50Hz 3 перекл. Реле промежуточное   (datasheet)
