DM1-02D-30G-G под пайку планка 2A 125VAC Микропереключатель (арт. ZN-8868)

on-(on); RUICHI; планка прямая
Артикул (ID): ZN-8868
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
Подробная документация
ID: 255234
На складе 11915 шт
  • Цена от
    Включая НДС
     10.46 ₽
  • 1 шт. 12.05 ₽
  • от 10 шт. 11.1 ₽
  • от 100 шт. 10.46 ₽
Количество
Быстрый заказ

DM1-02D-30G-G Микропереключатель с рычагом RUICHI, ON-(ON) 2 A, 125 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки. Выводы угловые. Вся дополнительная информация находится во вложении на товар, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка RUICHI
Страна происхождения
Дата изготовленияi не указана
Масса изделия, гр 0,75
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Кратность упаковки 20000
Состояние упаковки заводская

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя DM
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 0,7 N
Усилие обратного срабатывания -
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка
Установочные размеры 6,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет

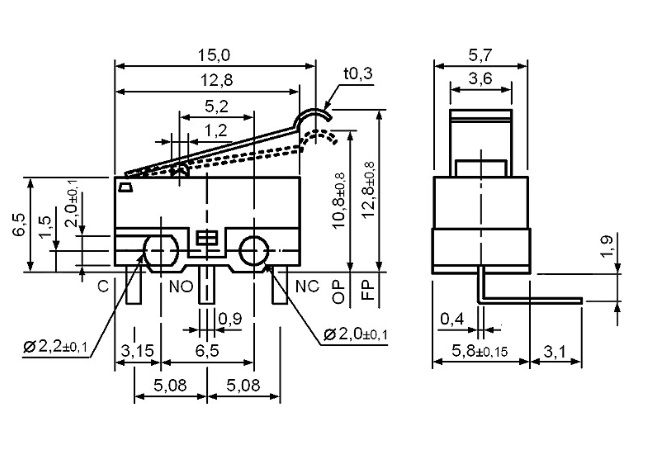

Габаритные размеры L*W*H 15х8,9х14,7 mm
Высота корпуса 6,5 mm
Длина корпуса 12,8 mm
Ширина корпуса 5,8 mm
Материал корпуса пластик
Вид толкателя планка прямая
Рабочий ход толкателя 2 mm
Материал ручки(кнопки)-толкателя металл
Покрытие ручки толкателя (Ni) никель
Цвет толкателя серый
Высота ручки толкателя 6 mm
Вид выводов проволочные
Материал выводов латунь
Покрытие выводов никель (Ni)

Технические характеристики

Номинальный ток 2 A
Номинальное напряжение 125 V
Коммутируемая мощность, max 750 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 100 MΩ

Условия эксплуатации

Интервал рабочих температур от -25 до +65°C
Ресурс 10 000 переключений
Статус изделия В настоящее время выпускает Компания RUICHI, Китай
DM1-02D-30G-G под пайку планка 2A 125VAC Микропереключатель   (datasheet)
DM1-02D-30G-G под пайку планка 2A 125VAC Микропереключатель   (сертификат)
