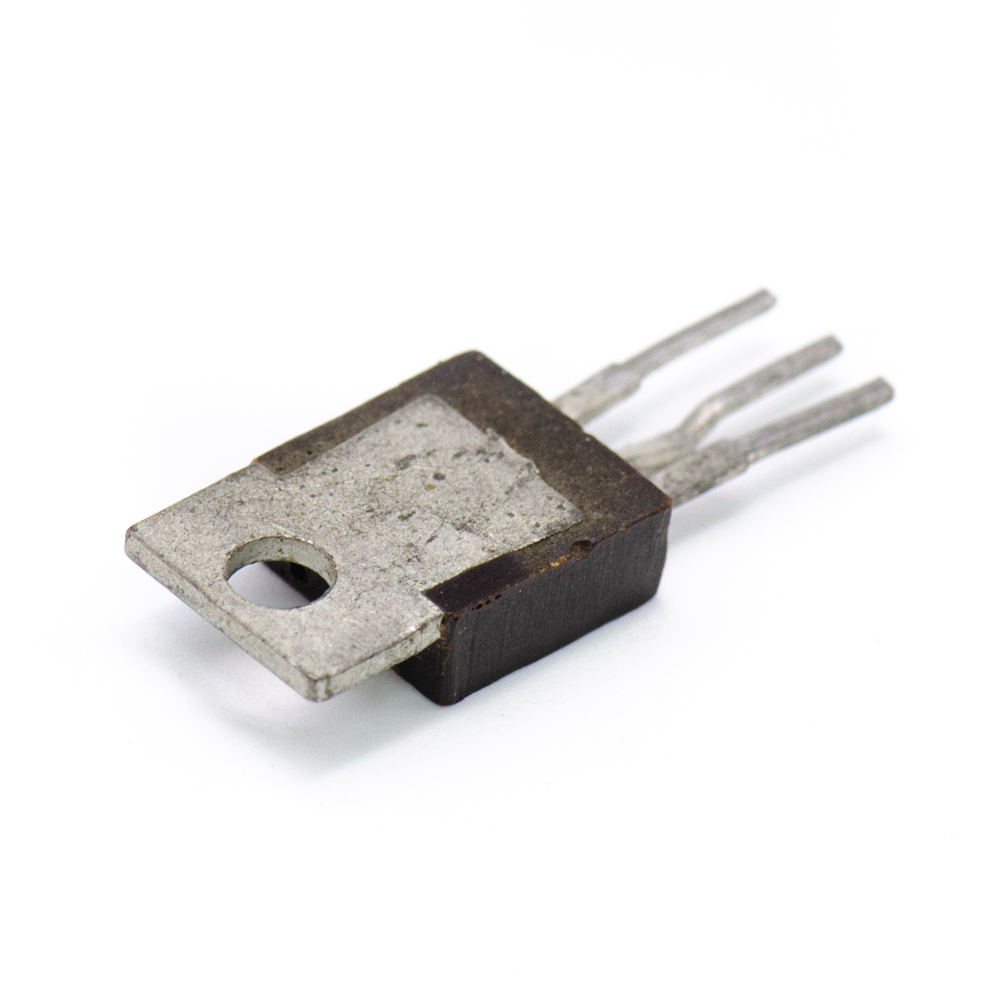

КТ805АМ ТО-220АВ Транзистор, аА0.336.341ТУ/03. (арт. SN-6839)

СССР
Артикул (ID): SN-6839
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ аА0.336.341ТУ/03.
Подробная документация
ID: 280217
На складе 2 шт
  • Цена от
    Включая НДС
     33 ₽
  • 1 шт 33 ₽
Количество
Быстрый заказ

Транзистор КТ805АМ n-p-n  кремниевый эпитаксиально-планарный в пластмассовом корпусе.  Предназначен для применения в выходных каскадах строчной развертки телевизионных приемников и других переключающих устройствах радиоэлектронной аппаратуры широкого применения. Расшифровка: КТ805АМ К - кремниевый транзистор категории качества «ОТК»; Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор; 8 - транзистор большой мощности - с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей частотой от 3 до 300 МГц; 05 - число, указывающее на порядковый номер разработки транзистора; А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу; М - буква, указывается при модернизации приборов, приводящую к изменению его конструкции или электрических параметров. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование КТ805АМ ТО-220АВ Транзистор, аА0.336.341ТУ/03.
Торговая марка No name USSR
Страна происхождения СССР
ТУ аА0.336.341ТУ/03.
Вид приемки i "1"- ОТК
Масса изделия, гр 2
Дата выпуска 1986
Наличие паспорта - этикетки нет
Транслитерация KT805AM TO-220 Transistor, AA0.336.341TU/03.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Полупроводники
Функциональный тип биполярный
Типоразмер корпуса отечественный КТ-28-2
Типоразмер корпуса ТО-220AB
Фактическая маркировка КТ805АМ
Габаритные размеры L*W*H 10,3х4,8х28,9 mm
Высота корпуса 9,5 mm
Тип вывода гибкий
Длина выводов 13,4 mm
Покрытие выводов или контактов Ni (никель)
Материал выводов, контактов (Cu) медь
Материал корпуса пластмасса
Метод монтажа пайка

Технические характеристики

Макс. обратный ток 15 mA
Макс. мощность рассеивания 30 W
Макс. допустимое напряжение эммитер-база Uэб 5 V
Макс. допустимое напряжение коллектор-эмиттер Uкэ 60 V
Макс. допустимый постоянный ток коллектора 5 A
Статический коэффициент передачи тока не менее 15
Структура n-p-n

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ 3.1
КТ805АМ ТО-220АВ Транзистор, аА0.336.341ТУ/03.   (datasheet)
