Скидка на Конденсаторы
-20%

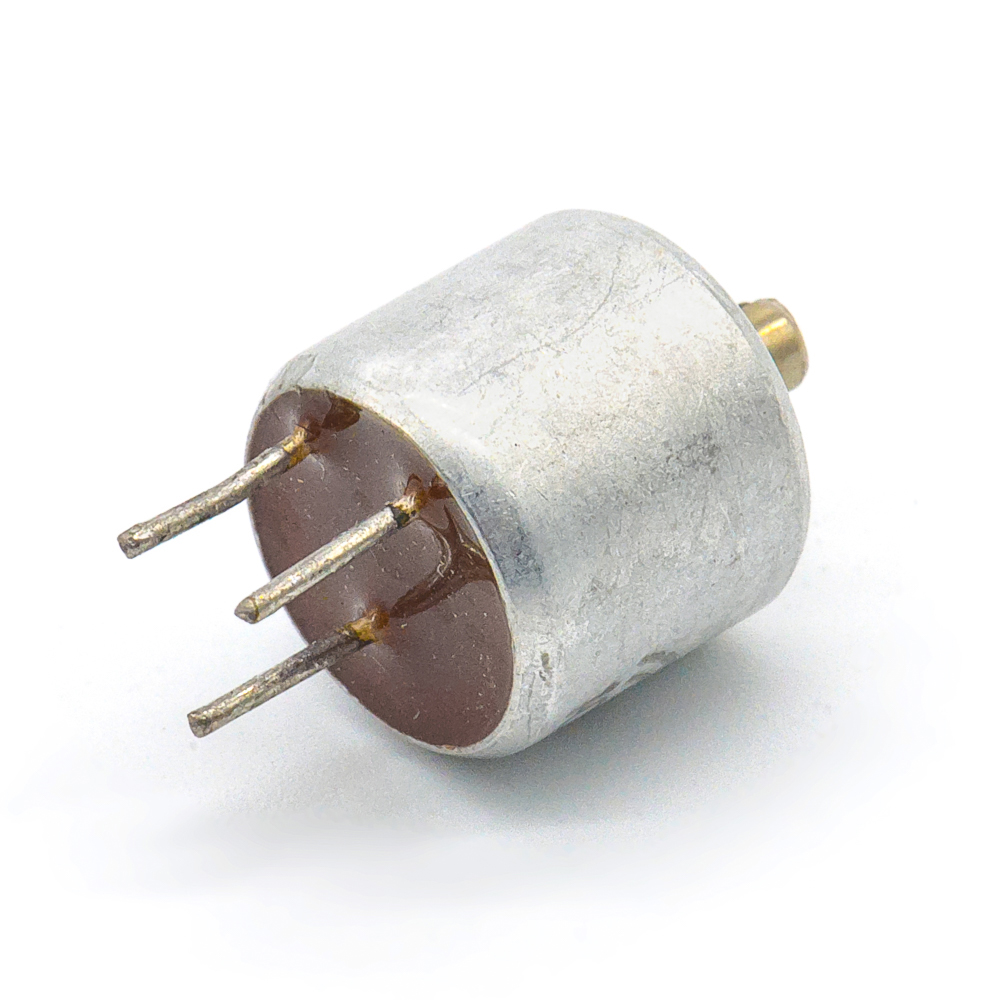

СП4-1в 0,25W(Ватт) 68k Ω(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный, (арт. TM-3147)

ПО Омега, Унеча, Брянская обл.; 250 V; алюминиевый сплав; в плату
РОССИЯ
Артикул (ID): TM-3147
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1993
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖО 468.365 ТУ
Подробная документация
Аналоги и альтернативы
ID: 284685
На складе 210 шт
  • Цена от
    Включая НДС
     33 ₽
  • 1 шт 36 ₽
  • от 10 шт 34 ₽
  • от 50 шт 33 ₽
Количество
Быстрый заказ

СП4-1в 0,25W(Ватт) 68kΩ(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный подстроечный без стопорения вала, для печатного монтажа с круговым перемещением подвижной системы. Структура условного обозначения: СП4-1в-вид и тип резистора, 0,25W-номинальная мощность (Ватт), 68kΩ-номинальное сопротивление (кОм), А-функциональная характеристика (линейная), ±20%-допускаемое отклонение сопротивления, ВС2-Обозначение вида конца вала, 3,5-Длина выступающей части вала. Предназначены для работы в цепях постоянного, переменного и импульсного токов. Вся дополнительная информация находится во влажении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП4-1в 0,25W(Ватт) 68k Ω(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный,
Торговая марка ПО Омега, Унеча, Брянская обл.
Страна изготовления РОССИЯ
Нормы и требования ОЖО 468.365 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 3,5
Дата изготовленияi 1992-1999
Транслитерация SP4-1v 0,25W 68 kΩ±20%
Вид упаковки картонная коробка
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Резисторы подстроечные
Функциональный тип резисторы однооборотные
Серия резисторов СП4-1в
Функциональная характеристика А - линейная
Материал выводов Cu (медь)
Вид выводов жесткие
Покрытие выводов лужение
Количество выводов 4
Расстояние между выводами 4,5; 5,4 mm
Установочные размеры М6

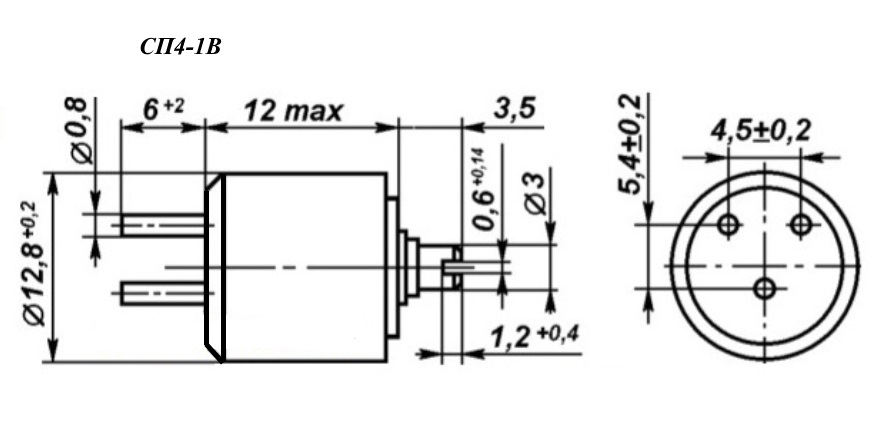

Габаритные размеры L*W*H 12,8х12,8х22 mm
Материал корпуса алюминиевый сплав
Длина корпуса 12,8 mm
Ширина корпуса 12,8 mm
Высота корпуса 12 mm
Метод монтажа механический в плату
Метод монтажа электрический пайка
Вид вала i ВС-2-3,5 сплошной с шлицем
Вид упаковки картонная коробка
Фактическая маркировка СП4-1 0,25Вт 68К
Рабочее положение вертикальное

Технические характеристики

Единицы измерения сопротивления kΩ (кОм)
Номинальное сопротивление 68 kΩ
Предельное сопротивление 100Ω - 4,7MΩ
Номинальная мощность 0,25 W
Допустимое отклонение ±20%
ТКС - температурный коэффициент сопротивления ±2000×10⁻⁶/1°C;
Сопротивление изоляции 5000 MΩ
Угол поворота, градусы 300°
Материал резистивного элемента графит (углерод)

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +35°С
Атмосферное давление 294 kPa
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 15
СП4-1в 0,25W(Ватт) 68k Ω(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный,   (datasheet)

Полные аналоги

СП4-1в 0,25W(Ватт) 68kΩ(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный., фото
Артикул (ID): TP-4396
СП4-1в 0,25W(Ватт) 68kΩ(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный.
  • 36 ₽ 1 шт.
  • 34 ₽ от 10 шт.
  • 33 ₽ от 50 шт.
СП4-1в 0,25W(Ватт) 68kΩ(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный, "5", фото
Артикул (ID): TM-3259
СП4-1в 0,25W(Ватт) 68kΩ(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный, "5"
  • 59 ₽ 1 шт.
  • 54 ₽ от 5 шт.
  • 50 ₽ от 50 шт.
СП4-1в 0,25W(Ватт) 68kΩ(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный, 1992г, фото
Артикул (ID): TM-3148
СП4-1в 0,25W(Ватт) 68kΩ(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный, 1992г
  • 36 ₽ 1 шт.
  • 34 ₽ от 10 шт.
  • 33 ₽ от 50 шт.

Функциональные аналоги

СП4-1в 0,25W(Ватт) 220kΩ(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный, фото
Артикул (ID): TM-3267
СП4-1в 0,25W(Ватт) 220kΩ(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный
  • 36 ₽ 1 шт.
  • 34 ₽ от 10 шт.
  • 33 ₽ от 50 шт.
СП4-1в 0,25W(Ватт) 220kΩ(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный,, фото
Артикул (ID): TM-3146
СП4-1в 0,25W(Ватт) 220kΩ(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный,
  • 36 ₽ 1 шт.
  • 34 ₽ от 10 шт.
  • 33 ₽ от 50 шт.

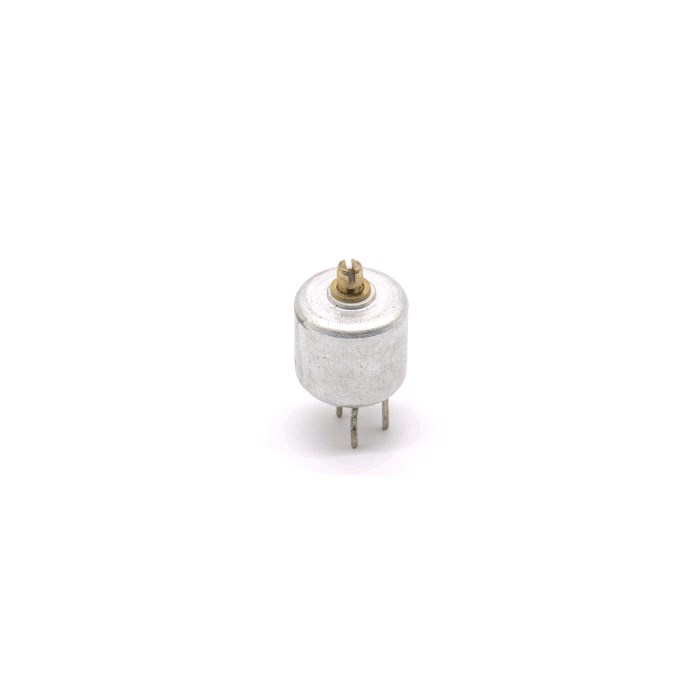

СП4-1в 0,25Вт 100кОм±20%-А, ВС2-3,5 АО "Ресурс", фото
СП4-1в 0,25Вт 100кОм±20%-А, ВС2-3,5 АО "Ресурс"
СП4-1в 0,25Вт 150кОм±20%-А, ВС2-3,5 АО "Ресурс", фото
СП4-1в 0,25Вт 150кОм±20%-А, ВС2-3,5 АО "Ресурс"

Возможные аналоги

СП4-1б 0,5W(Ватт) 100kΩ(кОм)-А±20% ВС2-16(под шлиц) Резистор однооборотный., фото
Артикул (ID): TP-3014
СП4-1б 0,5W(Ватт) 100kΩ(кОм)-А±20% ВС2-16(под шлиц) Резистор однооборотный.
  • 76 ₽ 1 шт.
  • 69 ₽ от 10 шт.

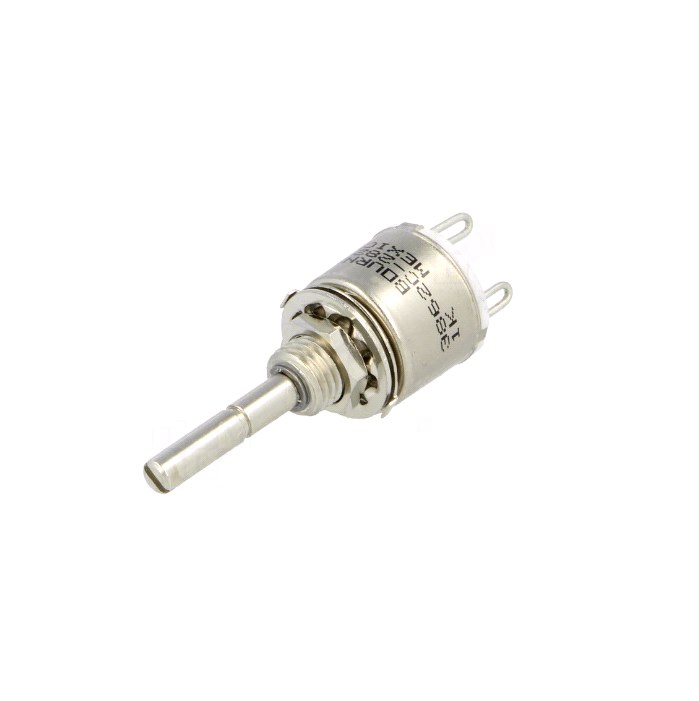

3862C-282-104AL BOURNS, фото
3862C-282-104AL BOURNS
PE30L0FL104MAB VISHAY, фото
PE30L0FL104MAB VISHAY
