СП4-2Ма 1W(Ватт) 6,8kΩ(кОм)±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр)

Скидка на Вентиляторы

-20%

СП4-2Ма 1W(Ватт) 6,8kΩ(кОм)±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр) (арт. TW-9941)

ПО Омега, Унеча, Брянская обл.; ОЖ0.468.365ТУ; А - линейная; однооборотный; в плату

к сравнению отложить

СП4-2Ма 1W(Ватт) 6,8kΩ(кОм)±20%-А, ВС3-20 с прямой лыской Резистор переменный (потенциометр) фото

ПО Омега, Унеча, Брянская обл.

Артикул (ID): TW-9941

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ ОЖ0.468.365ТУ

Подробная документация

Аналоги и альтернативы

ID: 235244

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

СП4-2Ма 1W(Ватт) 6,8kΩ(кОм)±20%-А, ВС3-20 Резисторы переменные регулировочные цилиндрические без стопорения вала, для навесного монтажа, одноэлементные однооборотные с круговым перемещением подвижной системы. Предназначены для работы в цепях постоянного, переменного и импульсного токов. Номинальная мощность 1 Вт. Номинальное сопротивление 6,8кОм. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. ВС3-20: вал 20 мм с прямой лыской. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ПО Омега, Унеча, Брянская обл.
Страна происхождения
ТУ	ОЖ0.468.365ТУ
Нормы и требования	ОЖ0.468.365ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	12
Транслитерация	Potentiometer SP4 2Ma-1W 6,8kOm BC3-20
Вид упаковки	полиэт. пакет
Состояние упаковки	самоупаковка
Страна изготовления	СССР
Дата изготовленияi	1959-1991

Основные параметры

Функциональная группа	Резистор переменный (потенциометр)
Функциональный тип	потенциометр (регулировочный)
Серия резисторов	СП4-2
Функциональная характеристика	А - линейная
Конструктивные особенности	цилиндрический одинарный с комплектом крепления

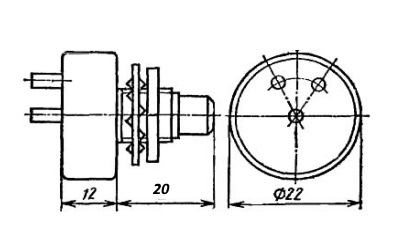

Габаритные размеры LWH	22x22x38 mm
Диаметр корпуса	22 mm
Высота корпуса	12 mm
Длина вала (длина выступающей части)	20 mm
Пределы номинального сопротивления	от 47Ω до 4,7MΩ
Вид вала i	ВС-3-20 (прямая лыска)
Материал выводов	медь
Материал корпуса	металл
Установочные размеры	10,2 mm
Вид выводов	проволочные
Покрытие выводов	серебро (Ag)
Количество выводов	3
Шаг выводов	6,2 mm
Количество оборотов	однооборотный
Метод монтажа механический	в плату
Метод монтажа электрический	пайка
Дополнительные характеристики	цилиндрический одинарный без стопорения оси
Статус изделия	В настоящее время выпускает ОАО "Омега" Унеча
Состояние товара	с хранения
Материал резистивного элемента	графит (углерод)
Диаметр вала (оси) выступающей части	6 mm
Вид потенциометра	вертикальный

Технические характеристики

Номинальное сопротивление	6,8 kΩ
Единицы измерения сопротивления	kΩ (кОм)
Допустимое отклонение	±20%
Номинальная мощность	1 W
Макс. или предельное рабочее напряжение	350 V
ТКС - температурный коэффициент сопротивления	±1000×10⁻⁶/1°C;
Сопротивление изоляции	5000 MΩ
Уровень шумов	не более 5 mkV/V
Полный угол поворота оси	300°

Условия эксплуатации

Минимальная наработка	5 000 час.
Ресурс	12500 циклов
Интервал рабочих температур	от -60 до +125°С
Климатическое исполнениеi	УХЛ
Статус изделия	В настоящее время выпускает ОАО "Омега" Унеча
Степень защиты IPi	-
Минимальный срок сохраняемости, лет	15
