СП3-4аМ 0,25W(Ватт) 1k Ω(кОм)±20%-А, ВС3-12,5 прямая лыска Резистор переменный (потенциометр) (арт. SN-4577)

Пружанский завод радиодеталей, Беларусь; ОЖ0.468.404 ТУ; А - линейная; однооборотный; на панель
СССР
Артикул (ID): SN-4577
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
Подробная документация
Аналоги и альтернативы
ID: 282323
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СП3-4аМ 0,25Вт 1кОм±20%-А, ВС-3-12,5 Резистор переменный (потенциометр) непроволочный, регулировочный лакопленочный композиционный. Одинарный без выключателя, однооборотный с круговым перемещением подвижной системы. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП3-4аМ 0,25W(Ватт) 1k Ω(кОм)±20%-А, ВС3-12,5 прямая лыска Резистор переменный (потенциометр)
Торговая марка Пружанский завод радиодеталей, Беларусь
Страна происхождения СССР
Нормы и требования ОЖ0.468.404 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 7,6
Транслитерация SP3-4aM 0,25W 1kΩ±20%
Вид упаковки картонная коробка
Состояние упаковки заводская
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП3-4
Функциональная характеристика А - линейная
Конструктивные особенности цилиндрический одинарный
Фактическая маркировка СП3-4аМ 1К0М
Габаритные размеры L*W*H 24х23х20 mm
Диаметр корпуса 16 mm
Высота корпуса 15 mm
Длина вала (длина выступающей части) 20 mm
Пределы номинального сопротивления от 100Ω до 4,7MΩ
Вид вала i ВС-3-12,5 (прямая лыска)
Материал выводов латунь
Материал корпуса металл
Установочные размеры 6 mm
Вид выводов лепесток
Покрытие выводов (Ag) серебро
Количество выводов 3
Шаг выводов 6 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики одинарный
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 4 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 1 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 0,25 W
Макс. или предельное рабочее напряжение 150 V
ТКС - температурный коэффициент сопротивления ±1000×10⁻⁶/1°C
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 5 mkV/V

Условия эксплуатации

Минимальная наработка 15 000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -45 до +70°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 400 мм рт.ст.
Минимальный срок сохраняемости, лет 12
СП3-4аМ 0,25W(Ватт) 1k Ω(кОм)±20%-А, ВС3-12,5 прямая лыска Резистор переменный (потенциометр)

Полные аналоги

СП3-4аМ 0,25Вт 1кОм±20%-А Самаркандский завод "Гелион", фото
СП3-4аМ 0,25Вт 1кОм±20%-А Самаркандский завод "Гелион"
СП3-4аМ 0,25Вт 1кОм±20%-А ОАО "Омега" , фото
СП3-4аМ 0,25Вт 1кОм±20%-А ОАО "Омега"
16K1-B-1K L-12.5 F Song Huei, фото
16K1-B-1K L-12.5 F Song Huei

Функциональные аналоги

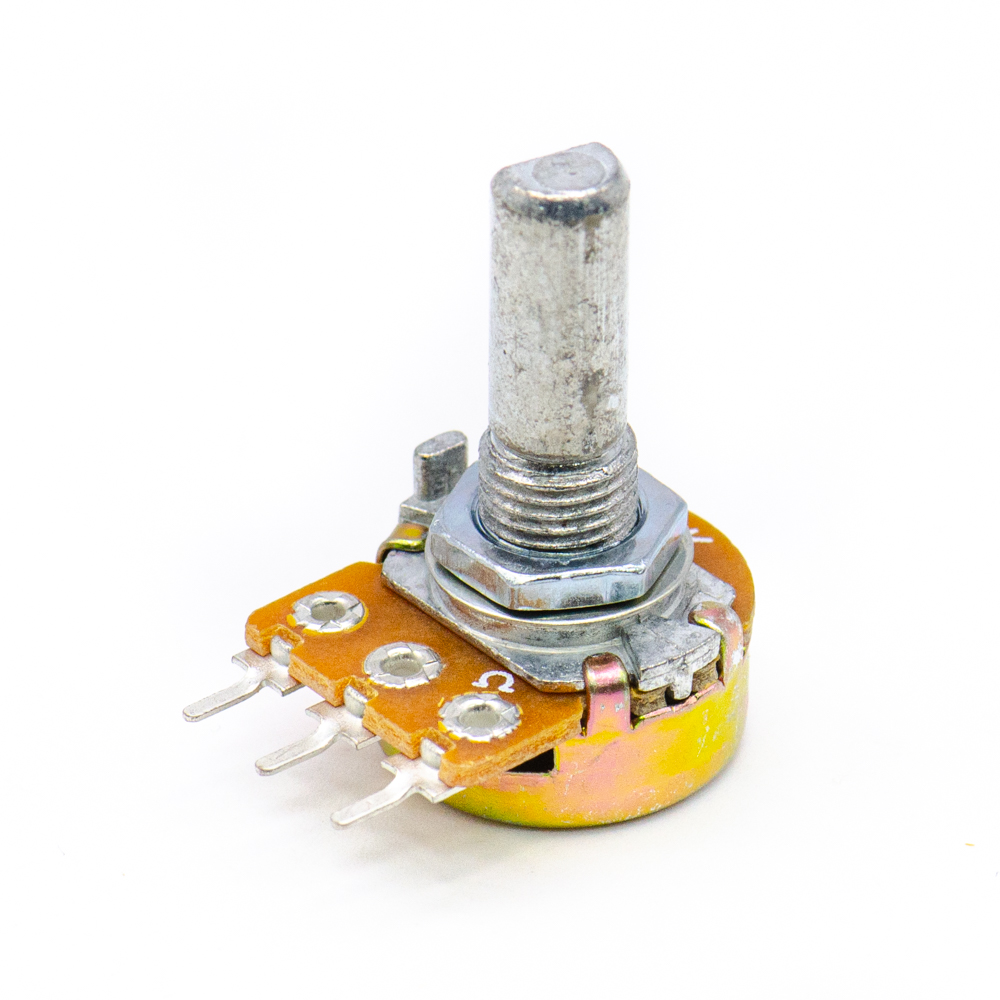

16K1-F 0,125W(Ватт) 1kΩ(кОм)±20%-B, F-20 прямая лыска Резистор переменный (потенциометр)., фото
Артикул (ID): ZT-1309
16K1-F 0,125W(Ватт) 1kΩ(кОм)±20%-B, F-20 прямая лыска Резистор переменный (потенциометр).
  • 18.45 ₽ 1 шт.
  • 18.45 ₽ от 10 шт.
  • 18.45 ₽ от 100 шт.

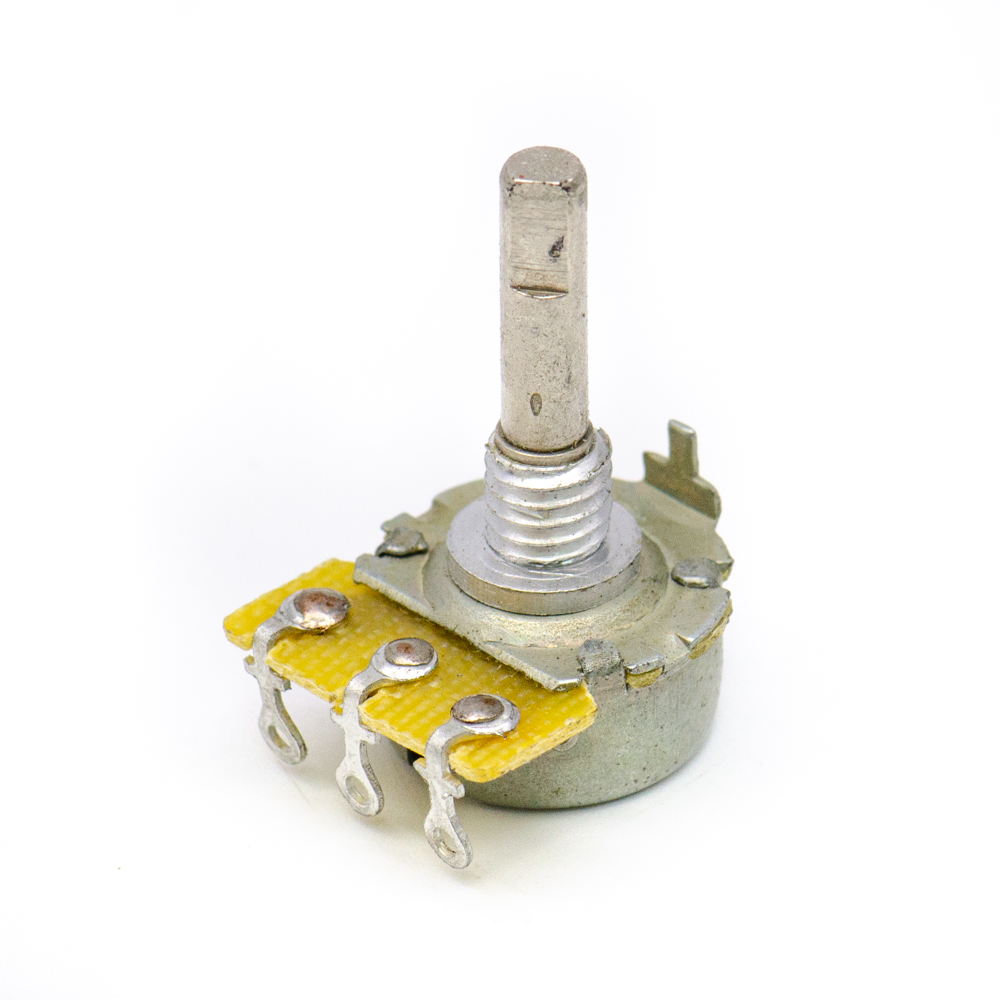

СП3-4аМ 0,25W(Ватт) 2,2kΩ(кОм)±20%-А ВС3-20 прямая лыска Резистор переменный (потенциометр), фото
