ВА47-100 3Р 20А(Ампер) 230VAC(Вольт) 10кА х-ка С Автоматический выключатель (арт. ZP-7259)

230/400 V ; 50 Hz
РОССИЯ
Артикул (ID): ZP-7259
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ ТУ 27.12.22−002−30825695−2017
  • ГОСТ ГОСТ Р 50345-2010
Подробная документация
Аналоги и альтернативы
ID: 404959
На складе 2 шт
  • Цена от
    Включая НДС
     1675.04 ₽
  • 1 шт 1675.04 ₽
Количество
Быстрый заказ

ВА47-100 3P 20A(Ампер) 230VAC(Вольт) 10кА х-ка С Автомат защиты цепи от сверхтоков бытового и аналогичного назначения. Структура условного обозначения: ВА 47-100 - Серия автоматических выключателей; 3Р - количество полюсов; 20А – ток; 10кА - отключающая способность; характеристика C - время-токовая характеристика. Коммутационное положение выключателя указывается положением его ручки и состоянием цветов индикатора: – включенное положение – знаком «I» – индикатор красного цвета; – отключенное положение - знаком «О» – индикатор зеленого цвета. Отключение выключателя при перегрузках, коротких замыканиях происходит независимо от того, удерживается ли ручка во включенном положении или нет. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ВА47-100 3Р 20А(Ампер) 230VAC(Вольт) 10кА х-ка С Автоматический выключатель
Торговая марка TDM Electric
Страна изготовления РОССИЯ
Дата изготовленияi дата не указана
Нормы и требования ТУ 27.12.22−002−30825695−2017; ГОСТ Р 50345-2010
Вид приемки i "1"- ОТК
Масса изделия, гр 542
Наличие паспорта - этикетки есть
Транслитерация VA47-100 3P 20A(Ampere) 230V(Volt) 10kA x-C Circuit breaker
Вид упаковки картонная коробка (1шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Устройства защиты
Функциональный тип автоматические выключатели
Серия автоматических выключателей ВА47-100
Число полюсов трехполюсный
Количество положений 2
Наличие фиксации есть
Режим работы длительный
Наличие перезапуска автомат
Наличие защиты от сверхтоков в полюсах во всех полюсах
Наличие индикации (цвет) красный - включено, зелёный - выключено
Вид толкателя рукоятка
Материал ручки(кнопки)-толкателя термопластик
Материал корпуса термопластик
Габаритные размеры L*W*H 81х75х80 mm
Длина корпуса 81 mm
Ширина корпуса 75 mm
Высота корпуса 80 mm
Метод монтажа механический на DIN-рейку шириной 35 mm
Метод монтажа электрический винт
Цвет корпуса белый
Материал выводов латунь
Вид выводов винтовые
Количество выводов 6
Расстояние между выводами 63 mm
Установочные размеры 35 mm
Рабочее положение вертикальное с возможным отклонением на 90°
Фактическая маркировка ВА47-100 10000 3 С20

Технические характеристики

Номинальный ток 20 A
Номинальное напряжение 230/400 V
Отключающая способность 10 kA
Тип расцепления C
Характеристика срабатывания - кривая тока: С - от 5In до 10In включительно
Тип расцепителя электромагнитный расцепитель "C"; тепловой;
Номинальная частота 50 Hz
Род тока однофазный переменный
Сечение кабеля, мм² max 35 mm² (алюминий или медь)
Время срабатывания теплового расцепителя >=60min (22,6A); <60min (29A); 1s (51A)
Время срабатывания электромагнитного расцепителя <0,1s (100-200A)
Ток срабатывания теплового расцепителя 22,6A (>=60min); 29A (<60min); 51A(1s)
Ток срабатывания электромагнитного расцепителя 100-200A (<0,1s)
Номинальное напряжение (пост. ток) 60 V (на один полюс)
Класс токоограничения 3A

Условия эксплуатации

Степень защиты IPi IP20
Ресурс 20 000 циклов
Климатическое исполнениеi УХЛ4
Интервал рабочих температур от -40 до +50°С
Относительная влажность 80% при температуре 25°С
Минимальный срок сохраняемости, лет 8
ВА47-100 3Р 20А(Ампер) 230VAC(Вольт) 10кА х-ка С Автоматический выключатель   (datasheet)

Функциональные аналоги

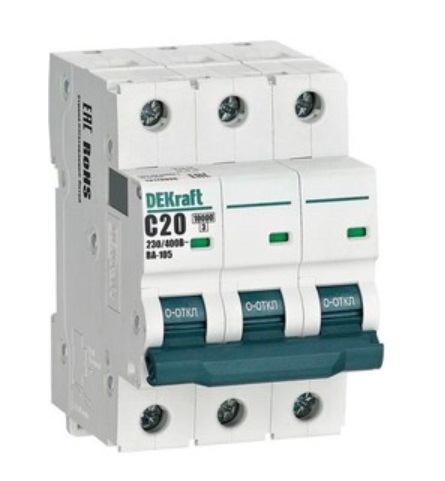

Выключатель автоматический модульный 3п C 20А 10кА ВА-105 DEKraft 13178DEK, фото
Выключатель автоматический модульный 3п C 20А 10кА ВА-105 DEKraft 13178DEK

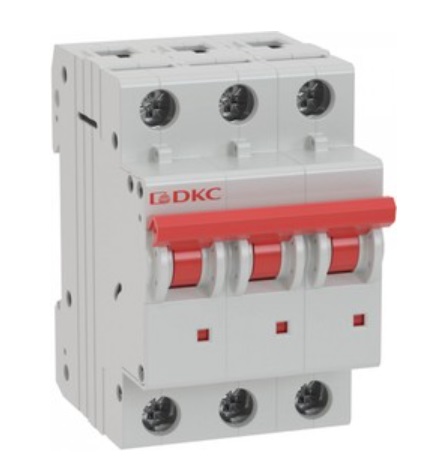

DKC YON pro Автоматический выключатель модульный MD63 3P 20А C 10kA, фото
DKC YON pro Автоматический выключатель модульный MD63 3P 20А C 10kA

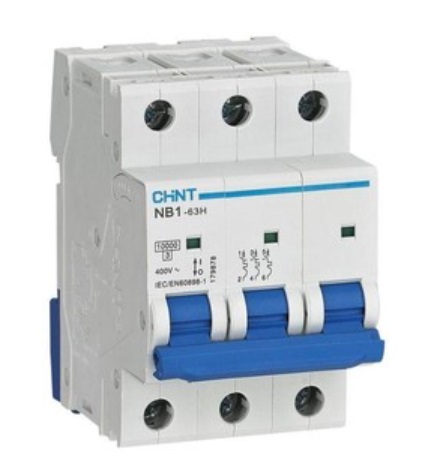

Выключатель автоматический модульный 3п C 20А 10кА NB1-63H (R) CHINT 179870, фото
Выключатель автоматический модульный 3п C 20А 10кА NB1-63H (R) CHINT 179870

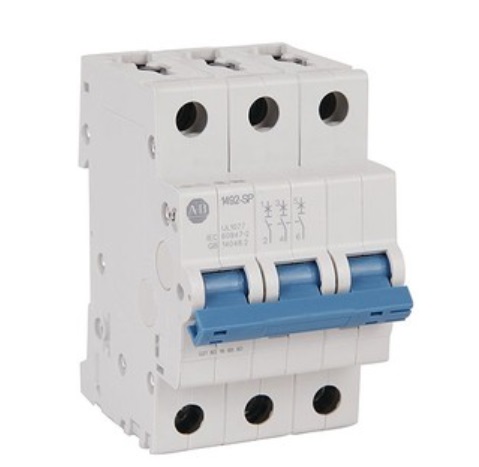

1492-SPM3C200, 1492 1492-SPM MCB, 3P, 20A Curve C, 277V AC, 10 kA Breaking Capacity, фото
1492-SPM3C200, 1492 1492-SPM MCB, 3P, 20A Curve C, 277V AC, 10 kA Breaking Capacity

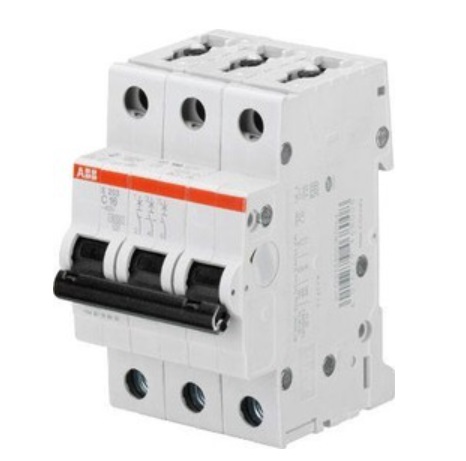

S203M C20 10кА Автоматический выключатель 3-полюсный S203M C20 10кА, фото
S203M C20 10кА Автоматический выключатель 3-полюсный S203M C20 10кА

Возможные аналоги

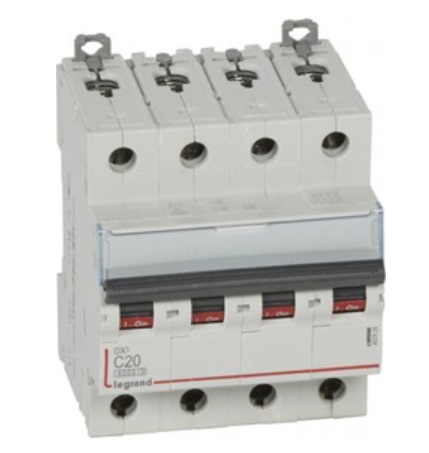

Legrand DX3 Автоматический выключатель 4P 20A (C) 6000/10kA, фото
Legrand DX3 Автоматический выключатель 4P 20A (C) 6000/10kA

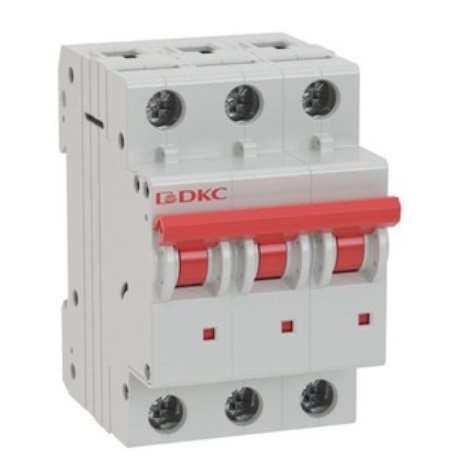

Выключатель автоматический модульный 3п C 20А 10кА MD63 YON MD63-3C20-10, фото
Выключатель автоматический модульный 3п C 20А 10кА MD63 YON MD63-3C20-10
EUC3P20C, EUC3P EUC MCB, 3P Poles, 20A Curve C, 230V AC, 10 kA Breaking Capacity, MCB, фото
EUC3P20C, EUC3P EUC MCB, 3P Poles, 20A Curve C, 230V AC, 10 kA Breaking Capacity, MCB
