ВА47-100 3Р 16А(Ампер) 230VAC(Вольт) 10кА х-ка D Автоматический выключатель (арт. ZP-7144)

230/400 V ; 50 Hz
РОССИЯ
Артикул (ID): ZP-7144
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ ТУ 27.12.22−002−30825695−2017
  • ГОСТ ГОСТ Р 50345-2010
Подробная документация
Аналоги и альтернативы
ID: 404957
На складе 2 шт
  • Цена от
    Включая НДС
     1990.03 ₽
  • 1 шт 1990.03 ₽
Количество
Быстрый заказ

ВА47-100 3P 16A(Ампер) 230VAC(Вольт) 10кА х-ка D Автомат защиты цепи от сверхтоков бытового и аналогичного назначения. Структура условного обозначения: ВА 47-100 - Серия автоматических выключателей; 3Р - количество полюсов; 16А – ток; 10кА - отключающая способность; характеристика D - время-токовая характеристика. Коммутационное положение выключателя указывается положением его ручки и состоянием цветов индикатора: – включенное положение – знаком «I» – индикатор красного цвета; – отключенное положение - знаком «О» – индикатор зеленого цвета. Отключение выключателя при перегрузках, коротких замыканиях происходит независимо от того, удерживается ли ручка во включенном положении или нет. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ВА47-100 3Р 16А(Ампер) 230VAC(Вольт) 10кА х-ка D Автоматический выключатель
Торговая марка TDM Electric
Страна изготовления РОССИЯ
Дата изготовленияi дата не указана
Нормы и требования ТУ 27.12.22−002−30825695−2017; ГОСТ Р 50345-2010
Вид приемки i "1"- ОТК
Масса изделия, гр 517
Наличие паспорта - этикетки есть
Транслитерация VA47-100 3P 16V(Ampere) 230V(Volt) 10kA x-ka D Automatic switch
Вид упаковки картонная коробка (1шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Устройства защиты
Функциональный тип автоматические выключатели
Серия автоматических выключателей ВА47-100
Число полюсов трехполюсный
Количество положений 2
Наличие фиксации есть
Режим работы длительный
Наличие перезапуска автомат
Наличие защиты от сверхтоков в полюсах во всех полюсах
Наличие индикации (цвет) красный - включено, зелёный - выключено
Вид толкателя рукоятка
Материал ручки(кнопки)-толкателя термопластик
Материал корпуса термопластик
Габаритные размеры L*W*H 81х75х80 mm
Длина корпуса 81 mm
Ширина корпуса 75 mm
Высота корпуса 80 mm
Метод монтажа механический на DIN-рейку шириной 35 mm
Метод монтажа электрический винт
Цвет корпуса белый
Материал выводов латунь
Вид выводов винтовые
Количество выводов 6
Расстояние между выводами 63 mm
Установочные размеры 35 mm
Рабочее положение вертикальное с возможным отклонением на 90°
Фактическая маркировка ВА47-100 10000 3 D16

Технические характеристики

Номинальный ток 16 А
Номинальное напряжение 230/400 V
Отключающая способность 10 kA
Тип расцепления D
Характеристика срабатывания - кривая тока: D - от 10In до 14In включительно
Тип расцепителя электромагнитный расцепитель "D"; тепловой;
Номинальная частота 50 Hz
Род тока однофазный переменный
Сечение кабеля, мм² max 35 mm² (алюминий или медь)
Время срабатывания теплового расцепителя >=60min (18,08A); <60min (23,2A); 1s (40,8A)
Время срабатывания электромагнитного расцепителя <0,1s (160-224A)
Ток срабатывания теплового расцепителя 18,08A (>=60min); 23,2A (<60min); 40,8A(1s)
Ток срабатывания электромагнитного расцепителя 160-224A (<0,1s)
Номинальное напряжение (пост. ток) 60 V (на один полюс)
Класс токоограничения 3A

Условия эксплуатации

Степень защиты IPi IP20
Ресурс 20 000 циклов
Климатическое исполнениеi УХЛ4
Интервал рабочих температур от -40 до +50°С
Относительная влажность 80% при температуре 25°С
Минимальный срок сохраняемости, лет 8
ВА47-100 3Р 16А(Ампер) 230VAC(Вольт) 10кА х-ка D Автоматический выключатель   (datasheet)

Функциональные аналоги

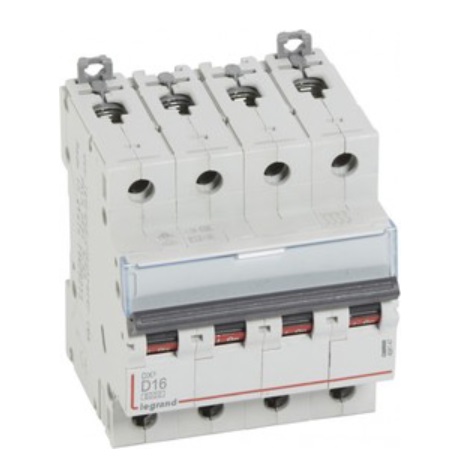

Legrand DX3 6000 Автоматический выключатель 10кА 4P 400В 16А 4 мод (D), фото
Legrand DX3 6000 Автоматический выключатель 10кА 4P 400В 16А 4 мод (D)
Авт. выкл.ВА47-100 3Р 16А 10кА х-ка D MVA40-3-016-D, фото
Авт. выкл.ВА47-100 3Р 16А 10кА х-ка D MVA40-3-016-D
Авт. выкл.ВА47-100 3Р 16А 10кА х-ка D MVA40-3-016-D, фото
Авт. выкл.ВА47-100 3Р 16А 10кА х-ка D MVA40-3-016-D

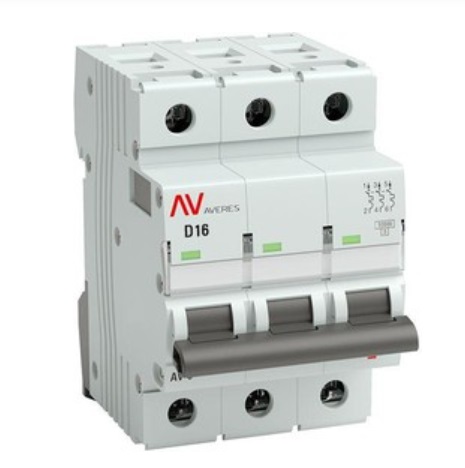

Выключатель автоматический модульный 3п D 16А 10кА AV-10 AVERES EKF mcb10-3-16D-av, фото
Выключатель автоматический модульный 3п D 16А 10кА AV-10 AVERES EKF mcb10-3-16D-av

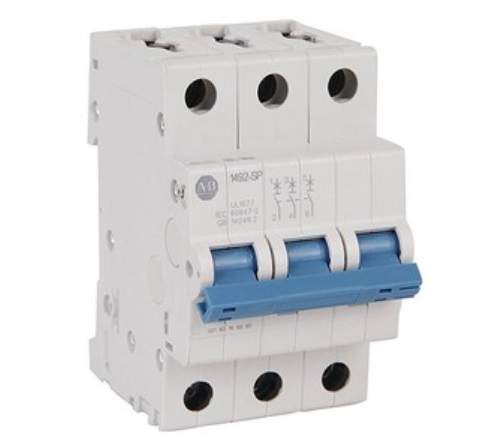

1492-SPM3D160, 1492 1492-SPM MCB, 3P, 16A Curve D, 277V AC, 10 kA Breaking Capacity, фото
1492-SPM3D160, 1492 1492-SPM MCB, 3P, 16A Curve D, 277V AC, 10 kA Breaking Capacity

Возможные аналоги

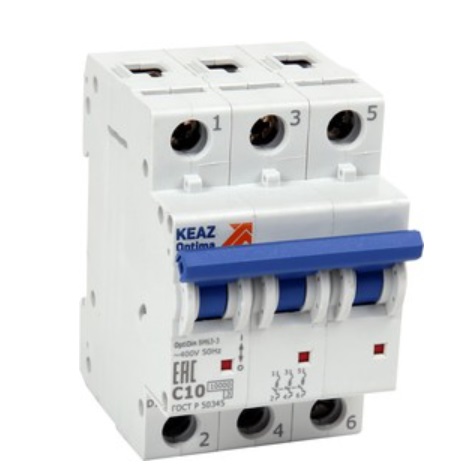

Выключатель автоматический модульный 3п D 16А 10кА OptiDin BM63-3D16-10-УХЛ3 КЭАЗ 262780, фото
Выключатель автоматический модульный 3п D 16А 10кА OptiDin BM63-3D16-10-УХЛ3 КЭАЗ 262780

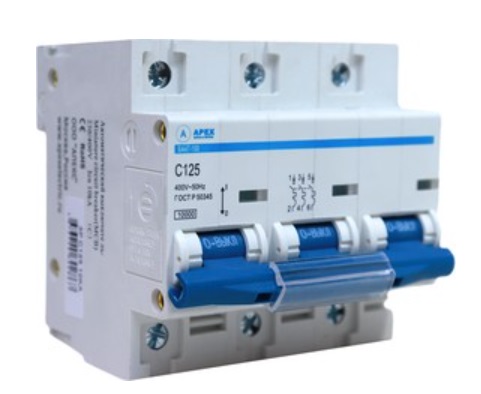

BA47100-3-16-10D-PROFF, Автоматический выключатель 3P 16А (D) 10kA BA 47-100 APEX PROFF, фото
BA47100-3-16-10D-PROFF, Автоматический выключатель 3P 16А (D) 10kA BA 47-100 APEX PROFF

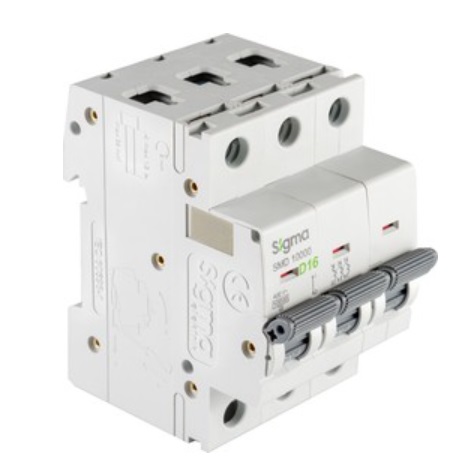

Автоматические выключатели 3P D 16A 10kA, SIGMA ELEKTRIK, фото
Автоматические выключатели 3P D 16A 10kA, SIGMA ELEKTRIK

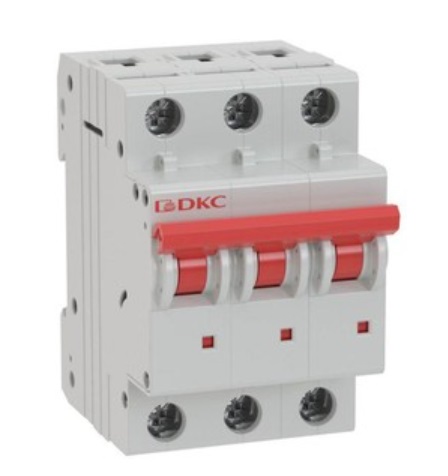

Выключатель автоматический модульный 3п D 16А 10кА MD63 YON MD63-3D16-10, фото
Выключатель автоматический модульный 3п D 16А 10кА MD63 YON MD63-3D16-10

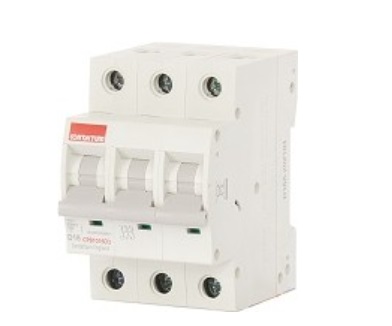

CPB1016D3, MCB, 3P, 16A Curve D, 415V AC, 10 kA Breaking Capacity, фото
CPB1016D3, MCB, 3P, 16A Curve D, 415V AC, 10 kA Breaking Capacity
