ВА47-100 1Р 10А(Ампер) 230VAC(Вольт) 10кА х-ка С Автоматический выключатель (арт. ZP-7184)

230 VAC; 50 Hz
РОССИЯ
Артикул (ID): ZP-7184
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ ТУ 27.12.22−002−30825695−2017
  • ГОСТ ГОСТ Р 50345-2010
Подробная документация
Аналоги и альтернативы
ID: 404951
На складе 6 шт
  • Цена от
    Включая НДС
     599.37 ₽
  • 1 шт 599.37 ₽
Количество
Быстрый заказ

ВА47-100 1P 10A(Ампер) 230VAC(Вольт) 10кА х-ка С Автомат защиты цепи от сверхтоков бытового и аналогичного назначения. Структура условного обозначения: ВА 47-100 - Серия автоматических выключателей; 1Р - количество полюсов; 10А – ток; 10кА - отключающая способность; характеристика C - время-токовая характеристика. Коммутационное положение выключателя указывается положением его ручки и состоянием цветов индикатора: – включенное положение – знаком «I» – индикатор красного цвета; – отключенное положение - знаком «О» – индикатор зеленого цвета. Отключение выключателя при перегрузках, коротких замыканиях происходит независимо от того, удерживается ли ручка во включенном положении или нет. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ВА47-100 1Р 10А(Ампер) 230VAC(Вольт) 10кА х-ка С Автоматический выключатель
Торговая марка TDM Electric
Страна изготовления РОССИЯ
Дата изготовленияi дата не указана
Нормы и требования ТУ 27.12.22−002−30825695−2017; ГОСТ Р 50345-2010
Вид приемки i "1"- ОТК
Масса изделия, гр 181
Наличие паспорта - этикетки есть
Транслитерация VA47-100 1P 10A(Ampere) 230V(Volt) 10kA x-C Circuit breaker
Вид упаковки картонная коробка (1шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Устройства защиты
Функциональный тип автоматические выключатели
Серия автоматических выключателей ВА47-100
Число полюсов однополюсный
Количество положений 2
Наличие фиксации есть
Режим работы длительный
Наличие перезапуска автомат
Наличие защиты от сверхтоков в полюсах во всех полюсах
Наличие индикации (цвет) красный - включено, зелёный - выключено
Вид толкателя рукоятка
Материал ручки(кнопки)-толкателя термопластик
Материал корпуса термопластик
Габаритные размеры L*W*H 27х75х80 mm
Длина корпуса 27 mm
Ширина корпуса 75 mm
Высота корпуса 80 mm
Метод монтажа механический на DIN-рейку шириной 35 mm
Метод монтажа электрический винт
Цвет корпуса белый
Материал выводов латунь
Вид выводов винтовые
Количество выводов 2
Расстояние между выводами 63 mm
Установочные размеры 35 mm
Рабочее положение вертикальное с возможным отклонением на 90°
Фактическая маркировка ВА47-100 10000 3 С10

Технические характеристики

Номинальный ток 10 A
Номинальное напряжение 230 VAC
Отключающая способность 10 kA
Тип расцепления C
Характеристика срабатывания - кривая тока: С - от 5In до 10In включительно
Тип расцепителя электромагнитный расцепитель "C"; тепловой;
Номинальная частота 50 Hz
Род тока однофазный переменный
Сечение кабеля, мм² max 35 mm² (алюминий или медь)
Время срабатывания теплового расцепителя >=60min (11,3A); <60min (14,5A); 1s (25,5A)
Время срабатывания электромагнитного расцепителя <0,1s (50-100A)
Ток срабатывания теплового расцепителя 11,3A (>=60min); 14,5A (<60min); 25,5A(1s)
Ток срабатывания электромагнитного расцепителя 50-100A (<0,1s)
Номинальное напряжение (пост. ток) 60 V (на один полюс)
Класс токоограничения 3A

Условия эксплуатации

Степень защиты IPi IP20
Ресурс 20 000 циклов
Климатическое исполнениеi УХЛ4
Интервал рабочих температур от -40 до +50°С
Относительная влажность 80% при температуре 25°С
ВА47-100 1Р 10А(Ампер) 230VAC(Вольт) 10кА х-ка С Автоматический выключатель   (datasheet)

Полные аналоги

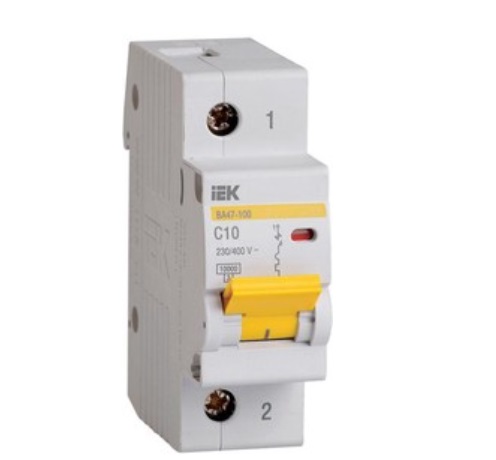

Выключатель автоматический модульный 1п C 10А 10кА ВА47-100 IEK MVA40-1-010-C, фото
Выключатель автоматический модульный 1п C 10А 10кА ВА47-100 IEK MVA40-1-010-C

Функциональные аналоги

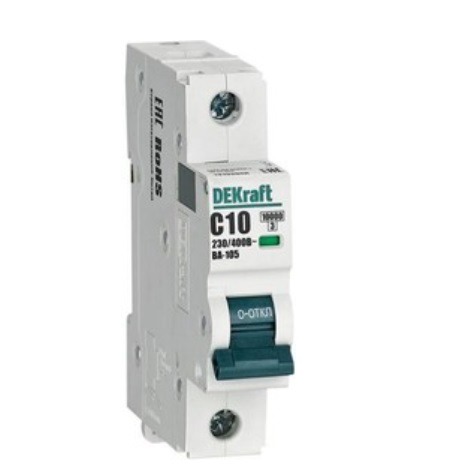

Выключатель автоматический модульный 1п C 10А 10кА ВА-105 DEKraft 13152DEK, фото
Выключатель автоматический модульный 1п C 10А 10кА ВА-105 DEKraft 13152DEK

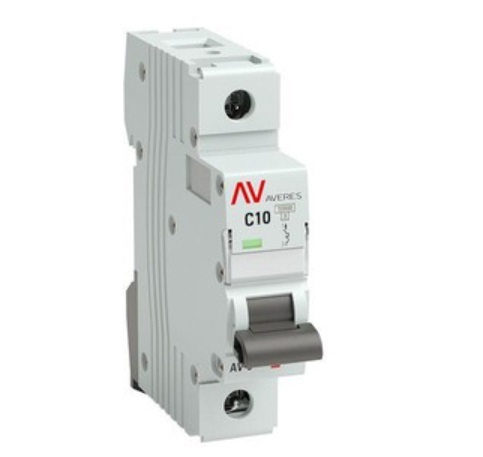

Выключатель автоматический модульный 1п C 10А 10кА AV-10 AVERES EKF mcb10-1-10C-av, фото
Выключатель автоматический модульный 1п C 10А 10кА AV-10 AVERES EKF mcb10-1-10C-av

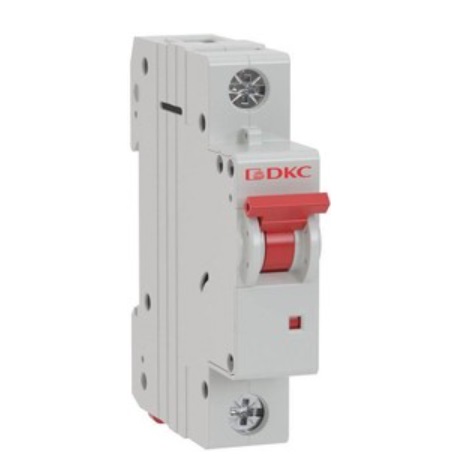

Выключатель автоматический модульный 1п C 10А 10кА MD63 YON MD63-1C10-10, фото
Выключатель автоматический модульный 1п C 10А 10кА MD63 YON MD63-1C10-10

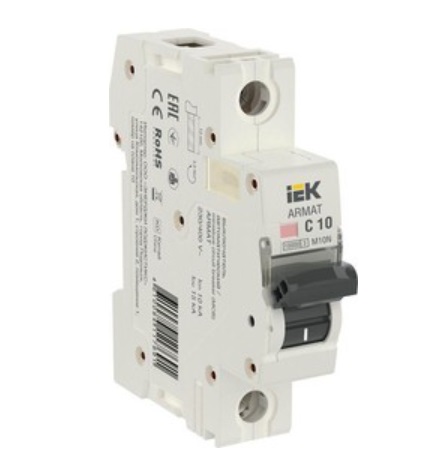

Выключатель автоматический модульный 1п C 10А M10N ARMAT IEK AR-M10N-1-C010, фото
Выключатель автоматический модульный 1п C 10А M10N ARMAT IEK AR-M10N-1-C010

Возможные аналоги

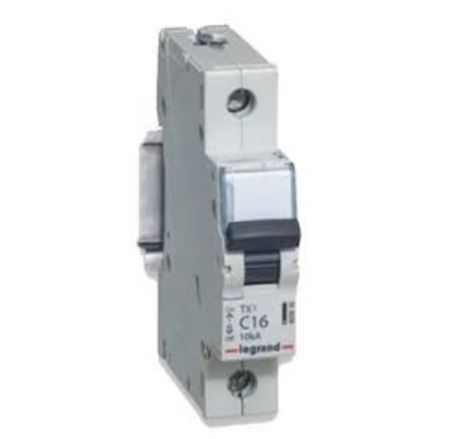

Legrand TX3 Автоматический выключатель 1P 10А (С) 6000/10kA, фото
Legrand TX3 Автоматический выключатель 1P 10А (С) 6000/10kA

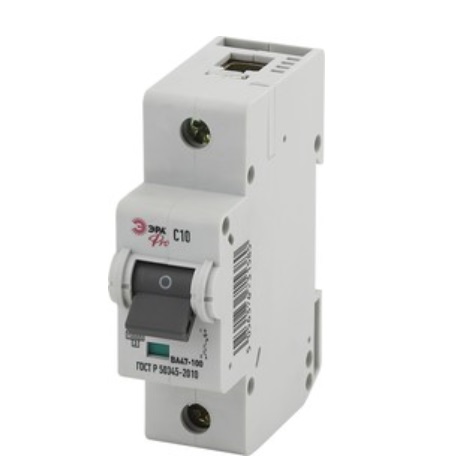

Автоматический выключатель ЭРА PRO NO-902-260 ВА47-100 1Р 10А кривая С 10 кА, фото
Автоматический выключатель ЭРА PRO NO-902-260 ВА47-100 1Р 10А кривая С 10 кА

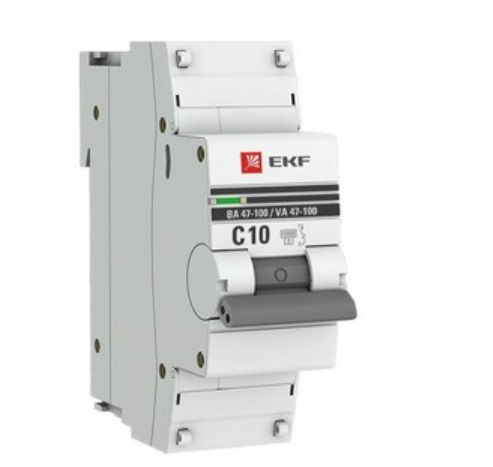

Выключатель автоматический модульный 1п C 10А 10кА ВА 47-100 PROxima EKF mcb47100-1-10C-pro , фото
