АД12 2Р 20A(Ампер) 30mA(Миллиампер) 230VAC(Вольт) тип AC 4.5кА х-ка C 3 мод. Выключатель дифференциального тока (арт. ZP-7172)

230 VAC; 50 Hz
РОССИЯ
Артикул (ID): ZP-7172
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ГОСТ ГОСТ 22789-94
Подробная документация
Аналоги и альтернативы
ID: 404938
На складе 12 шт
  • Цена от
    Включая НДС
     745.75 ₽
  • 1 шт 745.75 ₽
Количество
Быстрый заказ

АД12 2P 20A 30mA 230VAC тип AC 4.5kA х-ка С Выключатель дифференциального тока. Структура условного обозначения: АД12 - Серия автоматических выключателей; 2Р - количество полюсов; 20А – номинальный ток; 30mA – номинальный отключающий дифференциальный ток; 230VAC – номинальное напряжение; тип AС – защищают только от синусоидальных дифференциальных токов утечки; 4,5кА - отключающая способность; х-ка C - время-токовая характеристика. Коммутационное положение выключателя указано на рукоятке управления символами: «O»– отключено, «I» – включено. Выключатель защищает людей от поражения электрическим током в случае непреднамеренного прикосновения к открытой проводке или к электрооборудованию, и предотвращает возникновение пожаров вследствие протекания токов утечки. Отключает при сверхтоках (перегрузке и коротких замыканиях). Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование АД12 2Р 20A(Ампер) 30mA(Миллиампер) 230VAC(Вольт) тип AC 4.5кА х-ка C 3 мод. Выключатель дифференциального тока
Торговая марка TDM Electric
Страна изготовления РОССИЯ
Дата изготовленияi дата не указана
Нормы и требования ГОСТ 22789-94
Вид приемки i "1"- ОТК
Масса изделия, гр 255
Наличие паспорта - этикетки есть
Транслитерация AD12 2P 20A(Ampere) 30mA(Milliampere) 230VAC(Volt) type AC 4.5kA kh-ka -C Residual current switch
Вид упаковки картонная коробка (1шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Устройства защиты
Функциональный тип автоматические выключатели
Серия автоматических выключателей АД12
Число полюсов двухполюсный
Количество положений 2
Наличие фиксации есть
Режим работы длительный
Наличие перезапуска ручной
Наличие защиты от сверхтоков в полюсах в фазных полюсах
Наличие индикации (цвет) есть (красный)
Вид толкателя рычаг
Материал ручки(кнопки)-толкателя термопластик
Материал корпуса термопластик
Габаритные размеры L*W*H 55х75х91 mm
Длина корпуса 55 mm
Ширина корпуса 75 mm
Высота корпуса 91 mm
Метод монтажа механический на DIN-рейку шириной 35 mm
Метод монтажа электрический винт
Цвет корпуса белый
Материал выводов латунь
Вид выводов винтовые
Количество выводов 4
Расстояние между выводами 63 mm
Установочные размеры 35 mm
Рабочее положение вертикальное с возможным отклонением на 30°
Фактическая маркировка АД12 С20 30мА 4500 230В 50Гц
Дополнительные характеристики общее кол-во модульных расстояний: 3

Технические характеристики

Номинальный ток 20 A
Номинальное напряжение 230 VAC
Отключающая способность 4,5 kA
Тип расцепления C
Характеристика срабатывания - кривая тока: С - от 5In до 10In включительно
Тип расцепителя электромагнитный расцепитель "C"; тепловой;
Номинальная частота 50 Hz
Род тока однофазный переменный
Сечение кабеля, мм² max 35 mm²
Время срабатывания теплового расцепителя >=60min (22,6A); <60min (29A); 1s (51A)
Время срабатывания электромагнитного расцепителя <0,1s (100-200A)
Ток срабатывания теплового расцепителя 22,6A (>=60min); 29A (<60min); 51A(1s)
Ток срабатывания электромагнитного расцепителя 100-200A (<0,1s)
Характеристика рабочая при наличии дифференциального тока AC
Номинальный отключающий дифференциальный ток 30 mA
Номинальный неотключающий дифференциальный ток 15 mA
Класс токоограничения 3A
Время срабатывания 0,4 s

Условия эксплуатации

Степень защиты IPi IP20
Ресурс 20 000 циклов
Климатическое исполнениеi УХЛ4
Интервал рабочих температур от -25 до +40°C
Относительная влажность 80% при температуре 25°С
Минимальный срок сохраняемости, лет 8
АД12 2Р 20A(Ампер) 30mA(Миллиампер) 230VAC(Вольт) тип AC 4.5кА х-ка C 3 мод. Выключатель дифференциального тока   (datasheet)

Функциональные аналоги

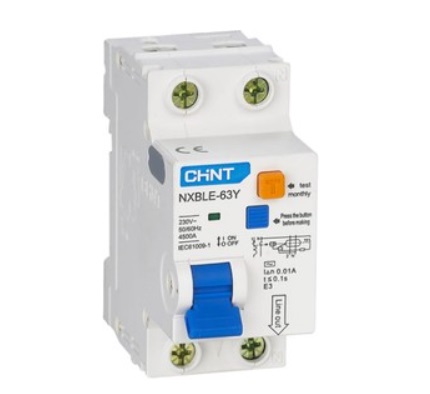

NXBLE-63Y 1P+N 20А 4,5kA 30mA тип AC х-ка C CHINT, фото
NXBLE-63Y 1P+N 20А 4,5kA 30mA тип AC х-ка C CHINT

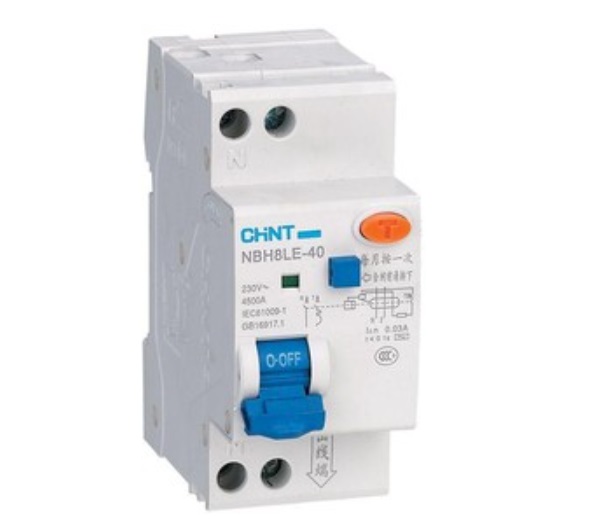

NBH8LE-40 1п+N C 20А 30мА 4.5кА CHINT, фото
NBH8LE-40 1п+N C 20А 30мА 4.5кА CHINT

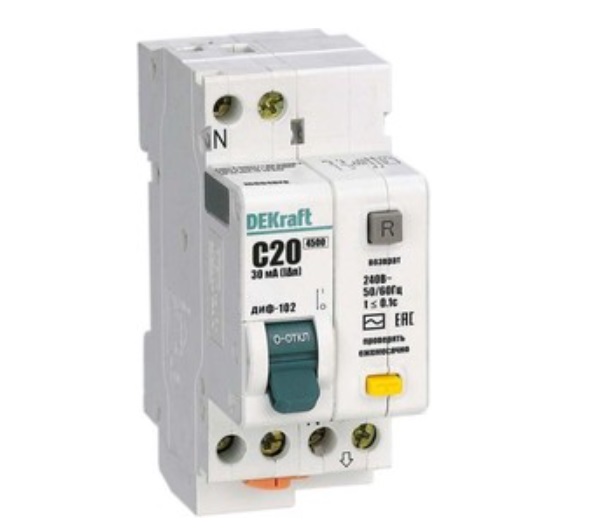

ДИФ-102 2п (1P+N) C 20А 30мА тип AC 4.5кА DEKraft, фото
ДИФ-102 2п (1P+N) C 20А 30мА тип AC 4.5кА DEKraft

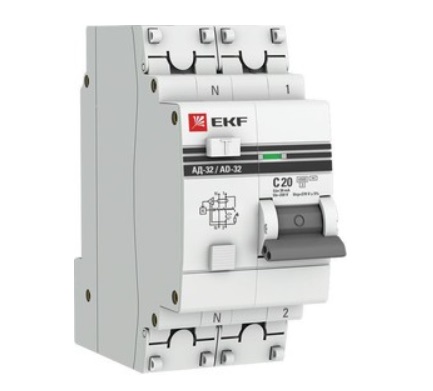

АД-32 2п (1P+N) C 20А 30мА тип AC 4.5кА PROxima EKF, фото
АД-32 2п (1P+N) C 20А 30мА тип AC 4.5кА PROxima EKF

Возможные аналоги

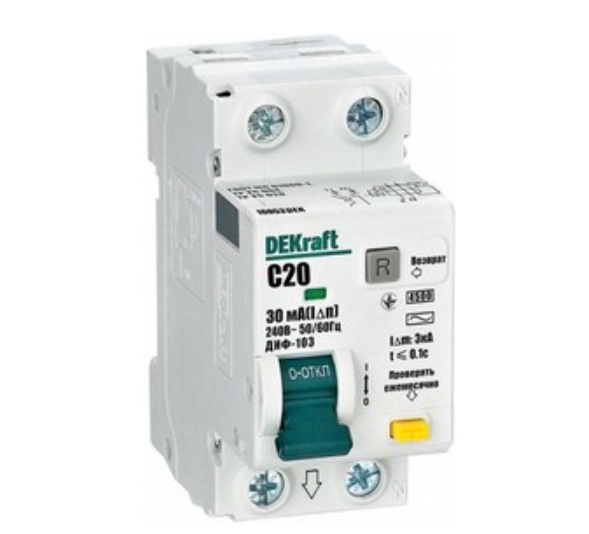

ДИФ-103NEW 2п (1P+N) C 20А 30мА тип AC 4.5кА DEKraft, фото
ДИФ-103NEW 2п (1P+N) C 20А 30мА тип AC 4.5кА DEKraft
ДИФ-101 2п (1P+N) C 20А 30мА тип AC DEKraft, фото
ДИФ-101 2п (1P+N) C 20А 30мА тип AC DEKraft

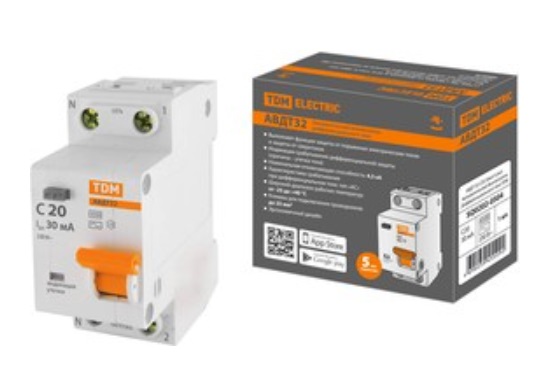

АВДТ 32 2P(1P+N) C20А 30мА 4,5кА тип АС TDM, фото
АВДТ 32 2P(1P+N) C20А 30мА 4,5кА тип АС TDM

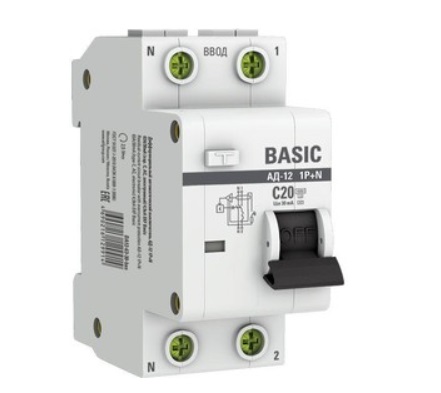

АД-12 2п (1P+N) C 20А 30мА тип AC 4.5кА Basic EKF, фото
АД-12 2п (1P+N) C 20А 30мА тип AC 4.5кА Basic EKF
