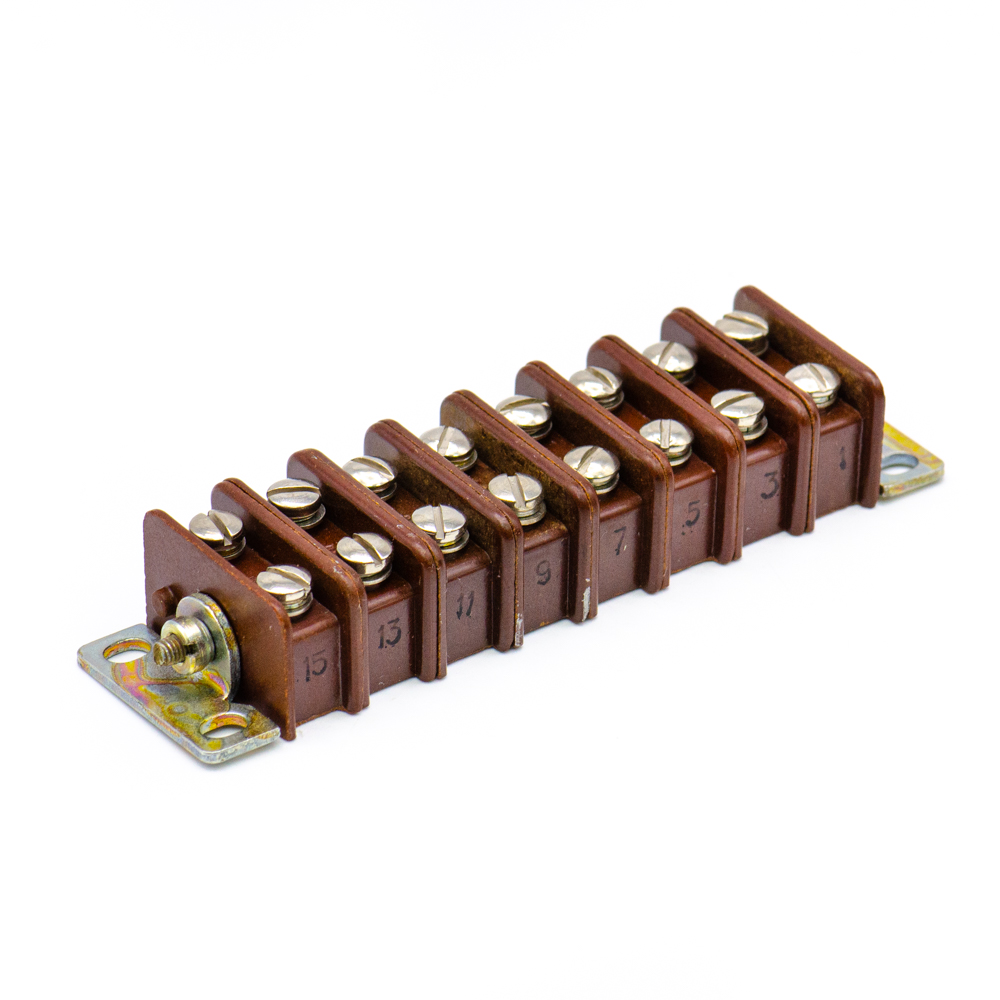

3ПС20-10 10 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90(арт. KP-8722)

No name USSR; " 1" - ОТК; под винт М3; клеммная колодка, клеммная плата; 4ПМ..., 4ПС…, ПС...
СССР
Артикул (ID): KP-8722
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
  • ГОСТ ГОСТ 28821-90
Подробная документация
Аналоги и альтернативы
ID: 495849
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

3ПС20-10 10 контактов - Плата соединительная, карболит. Структура условного обозначения: ЗПС – Плата соединительная; 20 – порядковый номер разработки; 10 – количество контактов. Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и субблоков с коммутационной печатной платой или для соединения коммутационной платы с монтажными проводами. При установке соединительных плат на печатные платы их контакты запаиваются в металлизированные отверстия плат или припаиваются к контактным площадкам плат. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 3ПС20-10 10 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 28821-90, ОСТ 107.680225.001-86
Вид приемки i "1"- ОТК
Масса изделия, гр 71
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 3PS20-10 10 contacts, pitch 9.5mm, 10A (Amps) 600V (Volts) Connection board, carbolite GOST 28821-90
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Установочные изделия
Функциональный тип платы монтажные, соединительные
Серия плат 3ПС20
Способ подключения проводов под винт М3
Вид контактов винт
Количество контактов 10
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 2
Шаг контактов в ряду 9,5 mm
Шаг между рядами контактов 8,95 mm
Метод монтажа механический на панель
Метод монтажа электрический винт

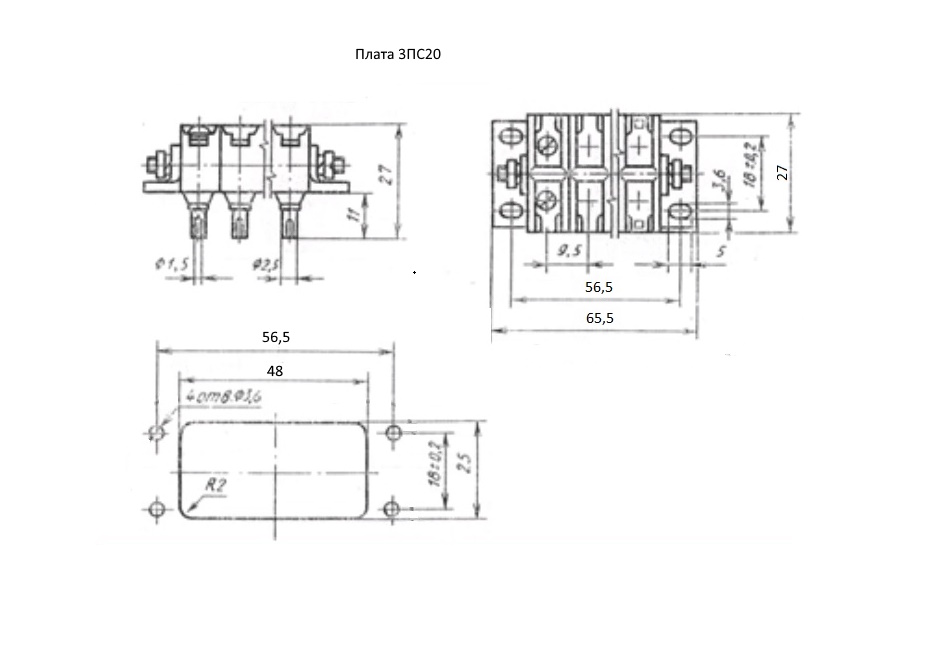

Диаметр установочного отверстия 3,6х5 mm
Установочные размеры 104 mm расстояние между монтажными отверстиями
Материал изолятора карболит (фенопласт)
Габаритные размеры L*W*H 65,5х27х27 mm
Длина корпуса 48 mm
Ширина корпуса 27 mm
Цвет платы коричневый
Тип платы односторонняя
Основание жесткое
Наличие прокладки для платы нет
Фактическая маркировка 3ПС20-10
Рабочее положение любое
Аналогичные серии 4ПМ..., 4ПС…, ПС...
Другие наименования клеммная колодка, клеммная плата

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 10 A

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
3ПС20-10 10 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90   (datasheet)
3ПС20-10 10 контактов, шаг 9,5mm, 10A(Ампер) 600V(Вольт) Плата соединительная, карболит ГОСТ 28821-90   (datasheet)
