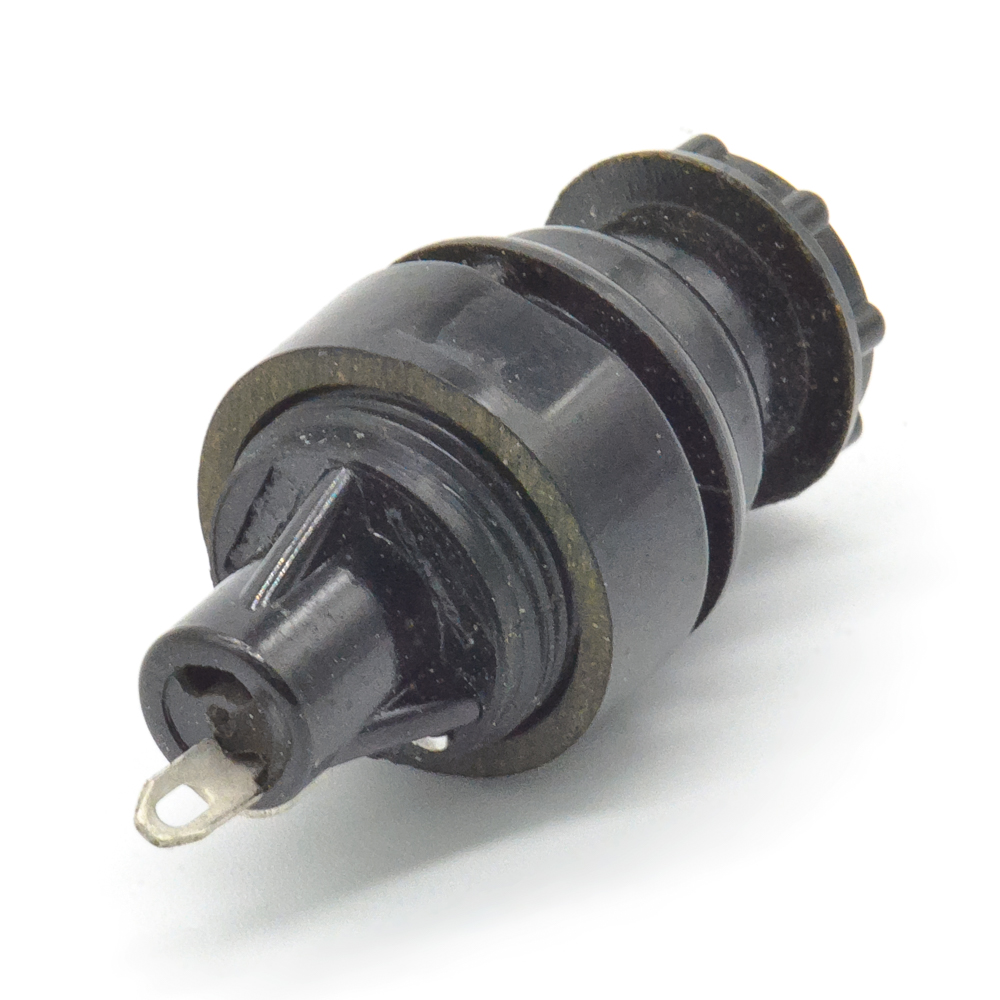

ДП-1М Держатель вставки плавкой (предохранителя) 5,2х20mm, на панель (арт. OP-1372)

ОАО «Сейм» Путивль; 5 A; 250 V; на панель, крепление корпуса винтовое; закрытого типа
СССР
Артикул (ID): OP-1372
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования НЕЭ4.810.007ТУ
Подробная документация
Аналоги и альтернативы
ID: 242618
На складе 351 шт
  • Цена от
    Включая НДС
     41 ₽
  • 1 шт 47 ₽
  • от 100 шт 41 ₽
Количество
Быстрый заказ

Держатель предохранителя ДП-1М предназначен для установки в нём вставки плавкой 5,2х20mm с целью защиты оборудования от токов перегрузки и короткого замыкания. Используется для работы в электрических сетях постоянного и переменного тока напряжением до 250В и током до 5А. Структура условного обозначения: ДП - держатель предохранителя. 1 – Способ крепления: на панель - гайкой. М – Малогабаритный. Держатель предохранителя ДП-1М применяется для работы в радиоэлектронном аппаратуре общепромышленного назначения. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ДП-1М Держатель вставки плавкой (предохранителя) 5,2х20mm, на панель
Торговая марка ОАО «Сейм» Путивль
Страна изготовления СССР
Дата изготовленияi 1976-1991
Нормы и требования НЕЭ4.810.007ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 8
Наличие паспорта - этикетки нет
Транслитерация DP-1M Holder for fuse insert 5.2x20mm, for panel
Вид упаковки картонная коробка (100шт)
Состояние упаковки заводская

Основные характеристики

Функциональная группа Установочные изделия
Функциональный тип держатель вставки плавкой
Вид держателя предохранителя закрытого типа
Серия держателя предохранителя ДП-1
Серия устанавливаемых вставок плавких ВП2Б-1В; ВП2Т-1Ш; ВПБ6-1... 13; ВПТ6-1... 13; ВПТ2
Размер устанавливамых вставок плавких 5(5,2)х20 mm
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Установочные размеры Ø 16,2 mm
Материал корпуса аминопласт
Цвет корпуса черный
Материал контактов латунь
Покрытие контактов Ag (серебро)
Толщина панели 1,5 - 6 mm
Фиксация крышки предохранителя байонетная
Материал гайки пластмасса

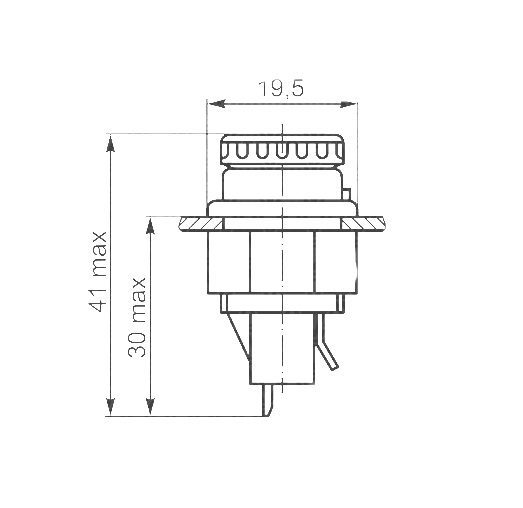

Габаритные размеры L*W*H 41х20 mm
Аналогичные серии ДП-3, ДВП4-2, FH-303S, ZN110, S1052
Другие наименования держатель, держатель предохранителя…
Фактическая маркировка отсутствует

Технические характеристики

Номинальный ток 5 A
Номинальное напряжение 250 V
Сопротивление изоляции 1000 MΩ
Сопротивление контактов не более 10 mΩ
Электрическая прочность изоляции 1500 V
Частота тока 50 - 2000 Hz

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Минимальная наработка 1000 час.
Относительная влажность 98% при температуре +35°С
Атмосферное давление до 5 мм рт.ст.
Макс. срок хранения 15 лет
Минимальный срок сохраняемости, лет 2
ДП-1М Держатель вставки плавкой (предохранителя) 5,2х20mm, на панель   (datasheet)

Полные аналоги

ДП-1М В, фото
ДП-1М В
ДП-1М(аналог) RUCHI, фото
ДП-1М(аналог) RUCHI

Функциональные аналоги

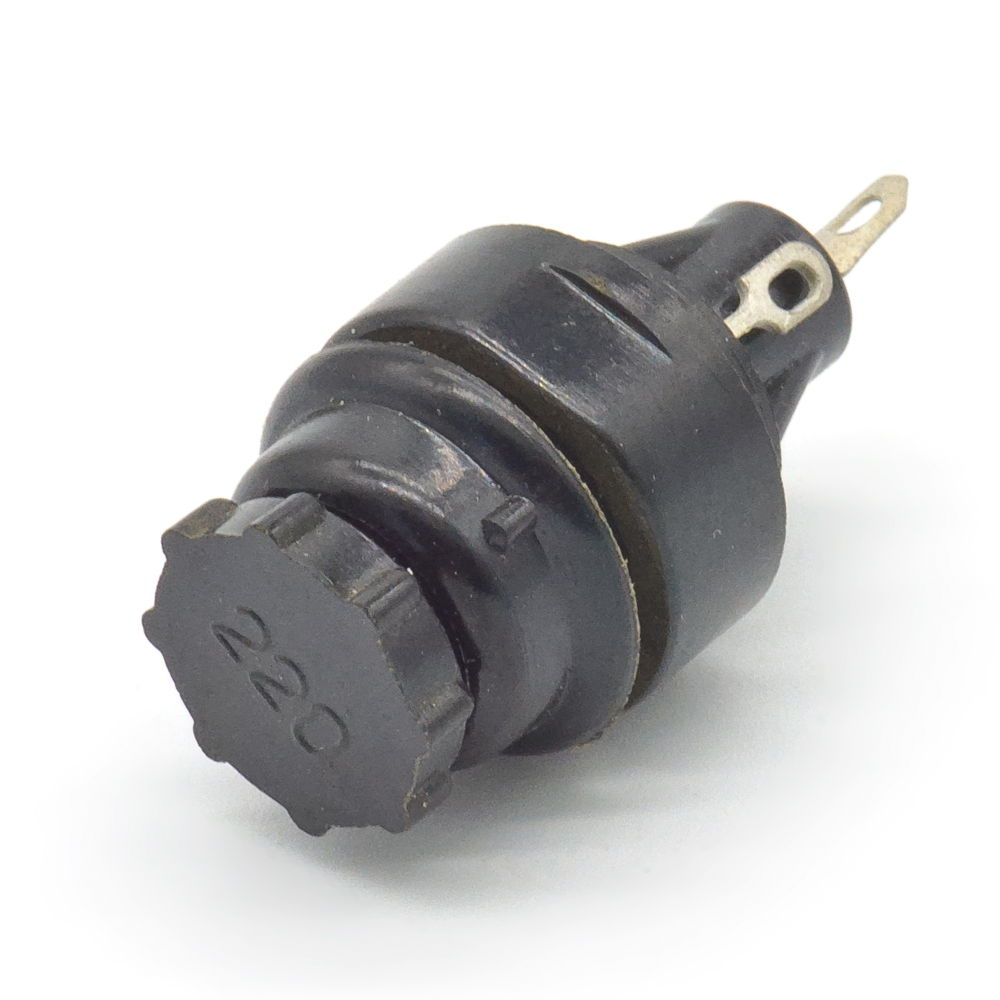

ДП-1ЦМ Держатель вставки плавкой (предохранителя) 5,2х20mm, на панель, фото
